五速手动同步齿轮变速箱传动结构

项目分类:变速器 发布时间:2020-06-30 ID:117875
  • 五速手动同步齿轮变速箱传动结构

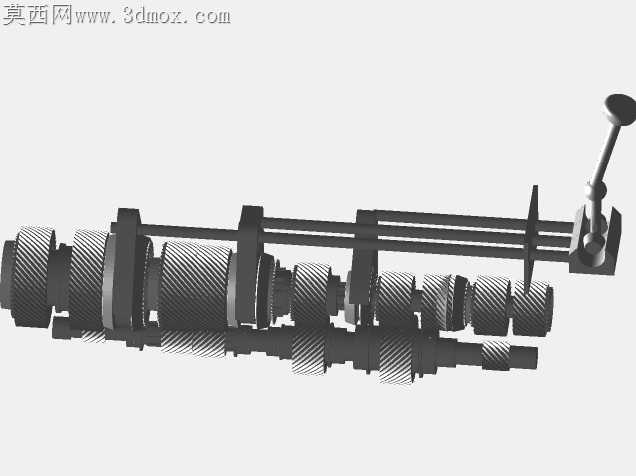

手动变速箱的装配环节最容易被忽略的隐患,就是换挡拨叉与同步器齿套的同轴度偏差,很多实训拆解的旧箱体里,常能见到拨叉磨损偏斜导致的跳挡问题,这套五速同步传动结构在设计时就把装配公差的适配放在了优先级靠前的位置。输入轴与输出轴的各挡位齿轮排布,刻意把常用的三四挡同步器布置在轴系中部,减少长轴挠度带来的齿轮啮合偏载,轴肩定位台阶的公差带收紧到0.02mm以内,避免轴承内圈压装后出现轴向窜动。换挡操纵机构的拨叉轴采用等距定位槽设计,每个挡位的自锁钢球定位深度统一为2.5mm,既保证换挡时的清晰吸入感,又不会因为槽深过大导致摘挡阻力超标,拨叉与齿套接触的端面预留了0.1mm的间隙补偿量,抵消热胀冷缩带来的卡滞风险。各挡位常啮合斜齿轮的螺旋角经过匹配,一二挡采用大螺旋角提升低速扭矩承载能力,高速挡位采用小螺旋角降低传动噪音,齿轮端面的倒角角度统一为15度,方便装配时的齿轮导入,也能减少换挡时同步环的冲击磨损。这套结构没有集成倒挡传动组,刚好可以作为传动系统实训的拆解样本,学员可以顺着轴系的装配顺序,观察同步器的锁环结构、齿轮的啮合间隙调整方式,理解手动变速箱在传动效率与换挡平顺性之间做的工程取舍——比如同步环的锥面摩擦材料预留的磨损余量,是平衡使用寿命与换挡手感的关键,过厚的摩擦层会导致换挡行程变长,过薄则会缩短同步器的维护周期。轴系上的卡环槽位置都做了微小的退刀槽设计,避免机加工时的应力集中,也让卡环安装后能完全贴紧槽壁,不会在高速转动时出现松脱异响。换挡杆的球头铰接处预留了润滑脂存储腔,不用频繁拆解保养就能保证操纵机构的顺滑,拨叉轴的防尘密封槽位置也做了圆角过渡,不会割伤安装的橡胶防尘套,这些细节都是在实际装配和售后维护中反复打磨出来的适配设计,没有追求参数上的极致性能,却能让整个传动结构在长期使用中保持稳定的工作状态。
