车辆悬架用螺旋弹簧液压减震结构

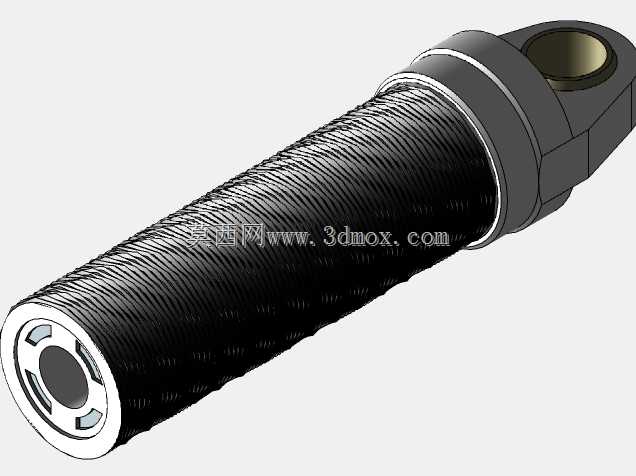

　　这类带螺旋弹簧的液压阻尼减震结构，广泛应用在两轮机动车、小型全地形车以及低速电动车辆的悬架系统中，核心作用是过滤路面传递到车架的颠簸冲击，同时抑制弹簧吸震后往复弹跳的余震，提升行驶过程中车轮的贴地性与驾乘的平稳性。从结构设计逻辑来看，该部件采用阻尼筒与螺旋弹簧同轴集成的布局，阻尼筒作为核心承载与阻尼输出构件，内部充注液压油，通过活塞上的节流孔在往复运动时产生油液阻尼，将路面冲击的动能转化为油液摩擦的热能耗散掉；外置的螺旋弹簧主要承担静态承载与冲击缓冲的作用，匹配阻尼筒的阻尼系数做刚度调校，避免弹簧单独工作时出现反复伸缩的失控状态。两端的吊环安装结构采用带橡胶衬套的铰接设计，上端吊环连接车架或摇臂上的安装支座，

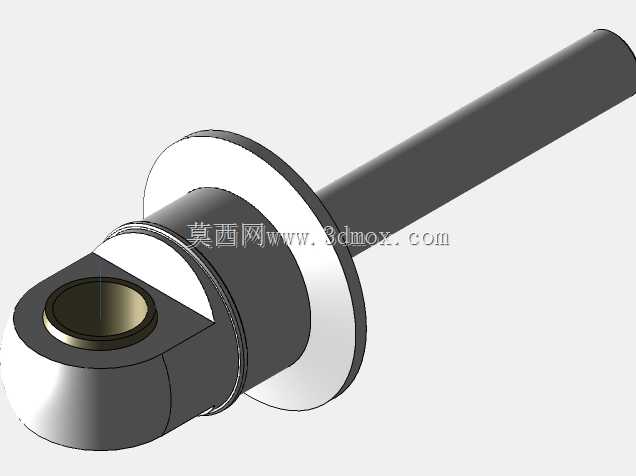

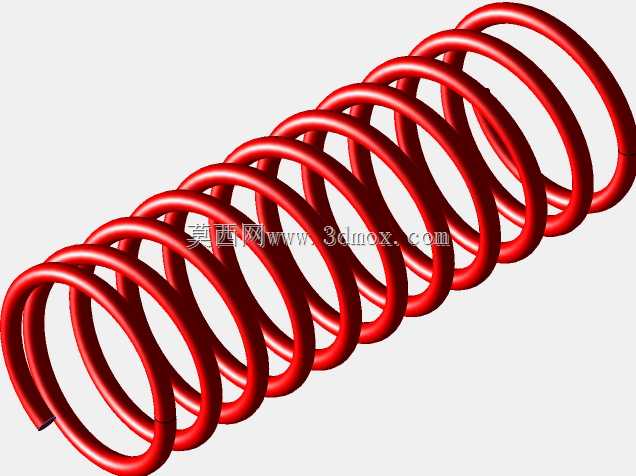

　　下端吊环连接车轮侧的摆臂结构，铰接处的橡胶衬套可以过滤掉高频的微小振动，同时补偿悬架跳动过程中产生的小角度位移偏差，避免安装位置出现硬接触应力集中。设计过程中需要严格控制整体的安装长度，即上下吊环中心距的最大伸展尺寸与最大压缩尺寸，这两个参数直接决定了悬架的跳动行程上限，若伸展长度不足，车辆过深坑时会出现减震器拉脱的风险，若压缩余量预留不够，重载过颠簸路面时会出现减震器打底撞硬的问题。弹簧的中径、线径与有效圈数是根据额定承载载荷做匹配的，线径越粗、有效圈数越少，弹簧刚度越大，承载能力越强，但对应的缓冲舒适性会下降，需要根据目标车型的整备质量、常用载荷区间做平衡调校。阻尼筒的活塞杆表面做了硬铬镀层处理，提升表面硬度与耐磨性能，

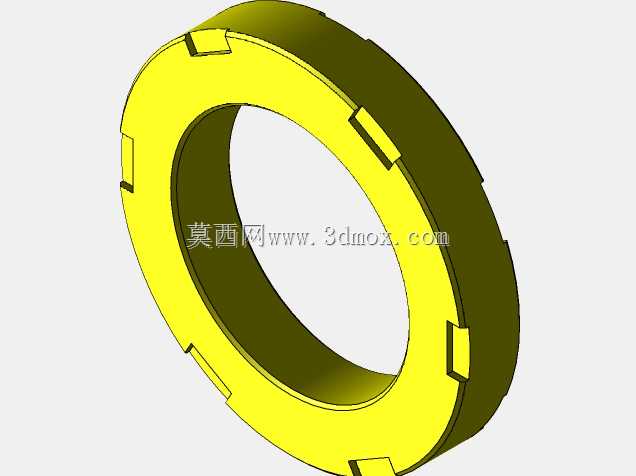

　　配合杆端的防尘封与油封结构，阻挡外界泥沙、水渍进入筒身内部，避免油封磨损导致油液泄漏，延长部件的使用寿命。弹簧上下两端的弹簧座采用限位台阶设计，保证弹簧在往复压缩过程中不会出现径向偏移，下端弹簧座与阻尼筒外筒之间设置有缓冲胶垫，在减震器达到最大压缩行程时起到软限位的作用，避免金属部件直接碰撞产生异响与结构损伤。在实际选型匹配时，除了安装尺寸与刚度阻尼参数，还需要确认吊环的内径尺寸与连接螺栓的规格匹配，保证安装后的铰接转动灵活无卡滞，同时要根据使用场景的环境温度选择适配的液压油标号，避免低温环境下油液黏度过高导致阻尼变硬，或者高温工况下油液黏度过低出现阻尼衰减的问题。
