轮毂电机配套螺旋弹簧液压减振结构

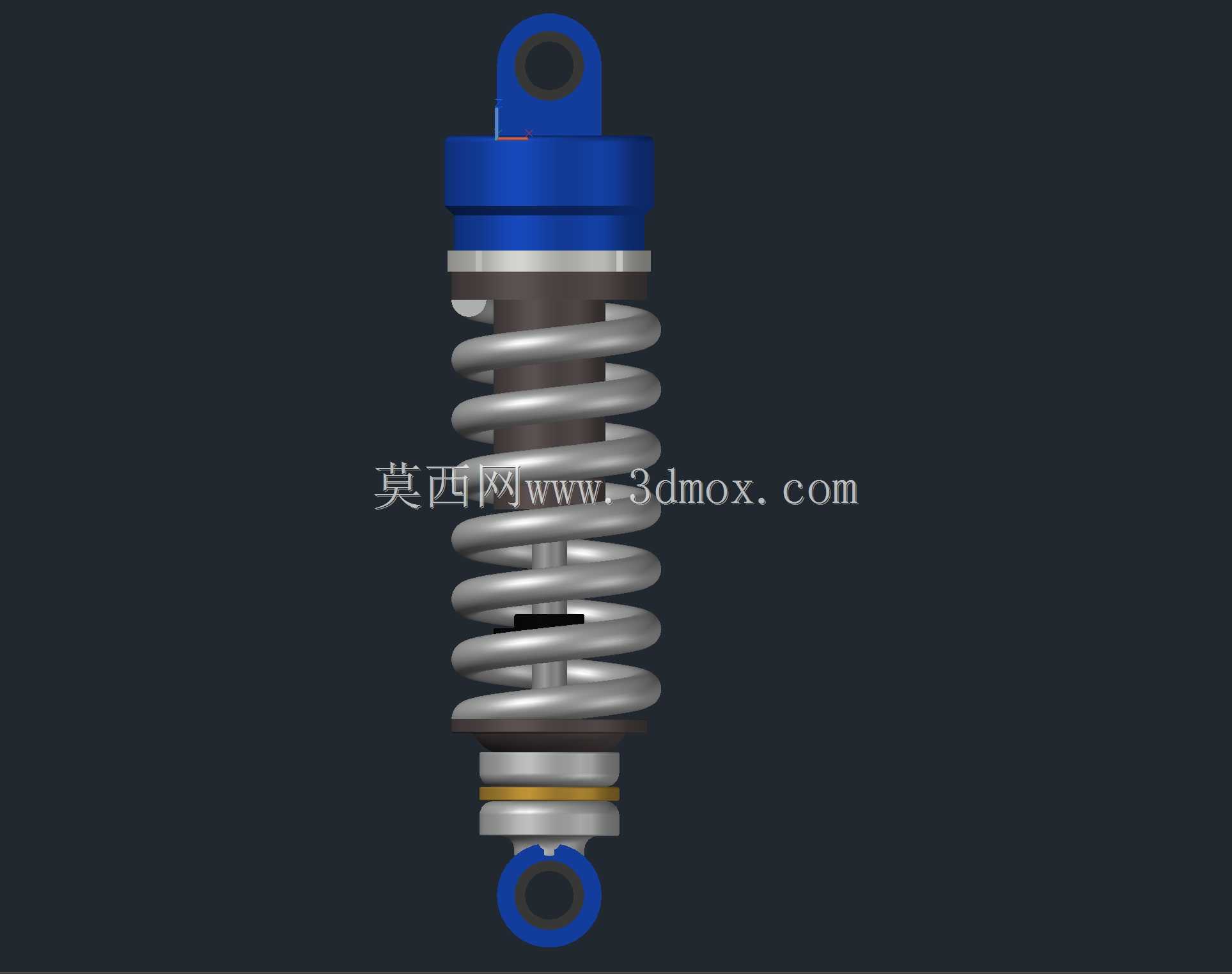

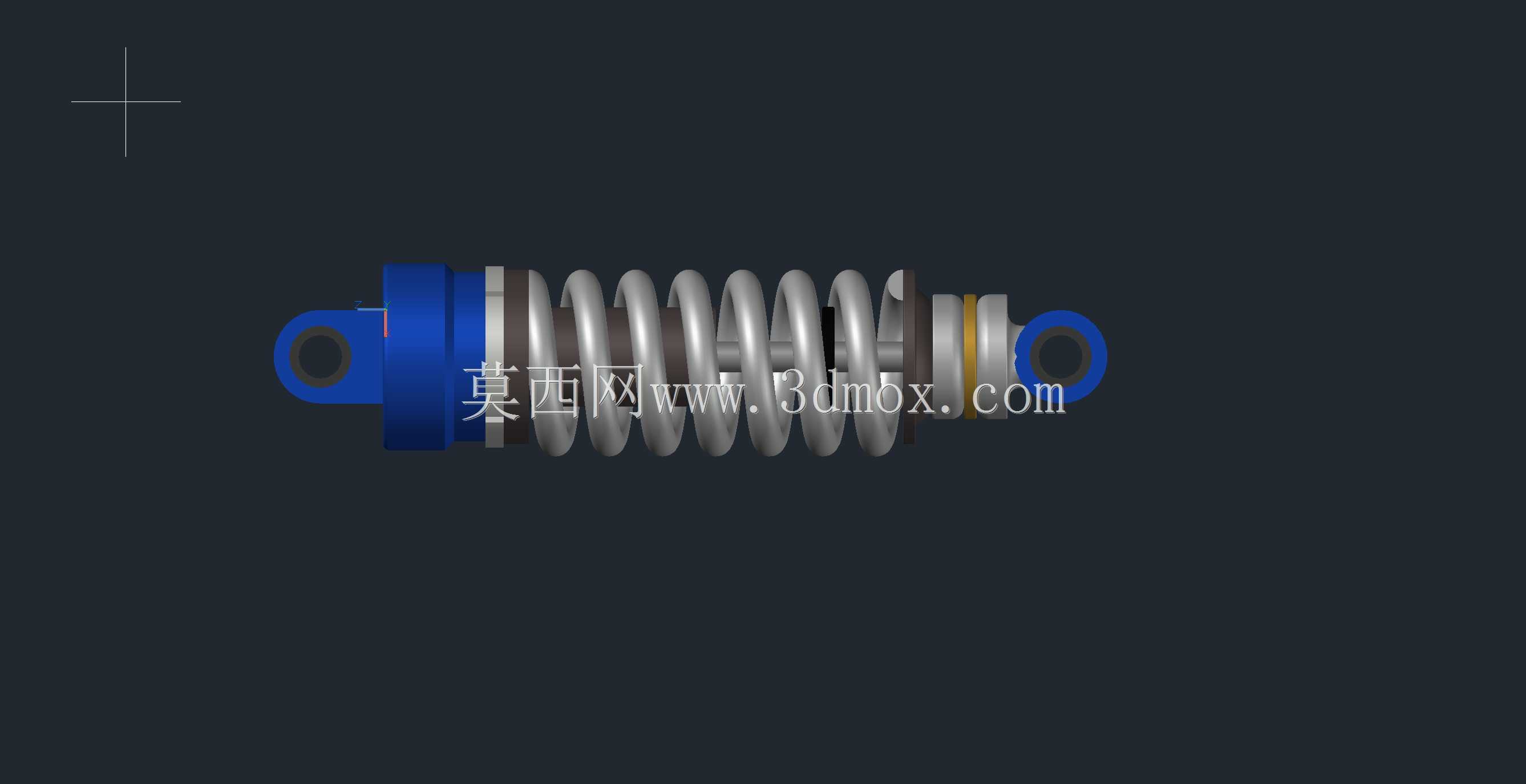

　　这套减振结构主要适配轮毂电机驱动的小型行走机构，常见于电动两轮车、小型低速代步车、轻型特种作业行走设备的悬架系统中，核心作用是过滤路面传递到车架的颠簸冲击，避免轮毂电机直接承受硬冲击造成内部磁钢、绕组的结构损伤，同时保障行驶过程中轮胎与地面的贴合度，提升操控稳定性与乘坐舒适度。从结构设计来看，整体采用同轴集成布局，螺旋弹簧与液压阻尼筒同轴嵌套布置，上下两端的安装吊耳采用对称的带孔铰支结构，安装时可通过销轴分别与车轮侧摆臂、车架侧安装座铰接，这种铰接式安装能适配悬架跳动过程中的角度变化，避免结构出现卡滞、附加弯矩的问题。设计阶段首先确定了弹簧的刚度匹配，根据轮毂电机的额定承载重量，匹配对应线径、中径、有效圈数的螺旋弹簧，

　　保证静载状态下弹簧的预压缩量处于合理区间，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小造成频繁触底。液压阻尼部分的阀系设计匹配弹簧刚度，压缩行程与回弹行程采用不同的阻尼系数，压缩段阻尼偏小保证冲击能快速被弹簧吸收，回弹段阻尼偏大用来约束弹簧的往复弹跳，避免出现余振问题。外形尺寸方面，整体结构的径向最大尺寸由弹簧外径决定，安装时需要预留足够的径向跳动间隙，避免弹簧压缩过程中与周边的轮毂线束、制动管路发生干涉；轴向尺寸需要结合悬架的最大跳动行程确定，保证弹簧压缩到极限位置时，阻尼筒内部还有足够的缓冲行程，不会出现硬顶的情况。上下吊耳的安装孔位同轴度在建模时做了严格约束，避免安装后出现侧向力，导致阻尼筒活塞杆偏磨、

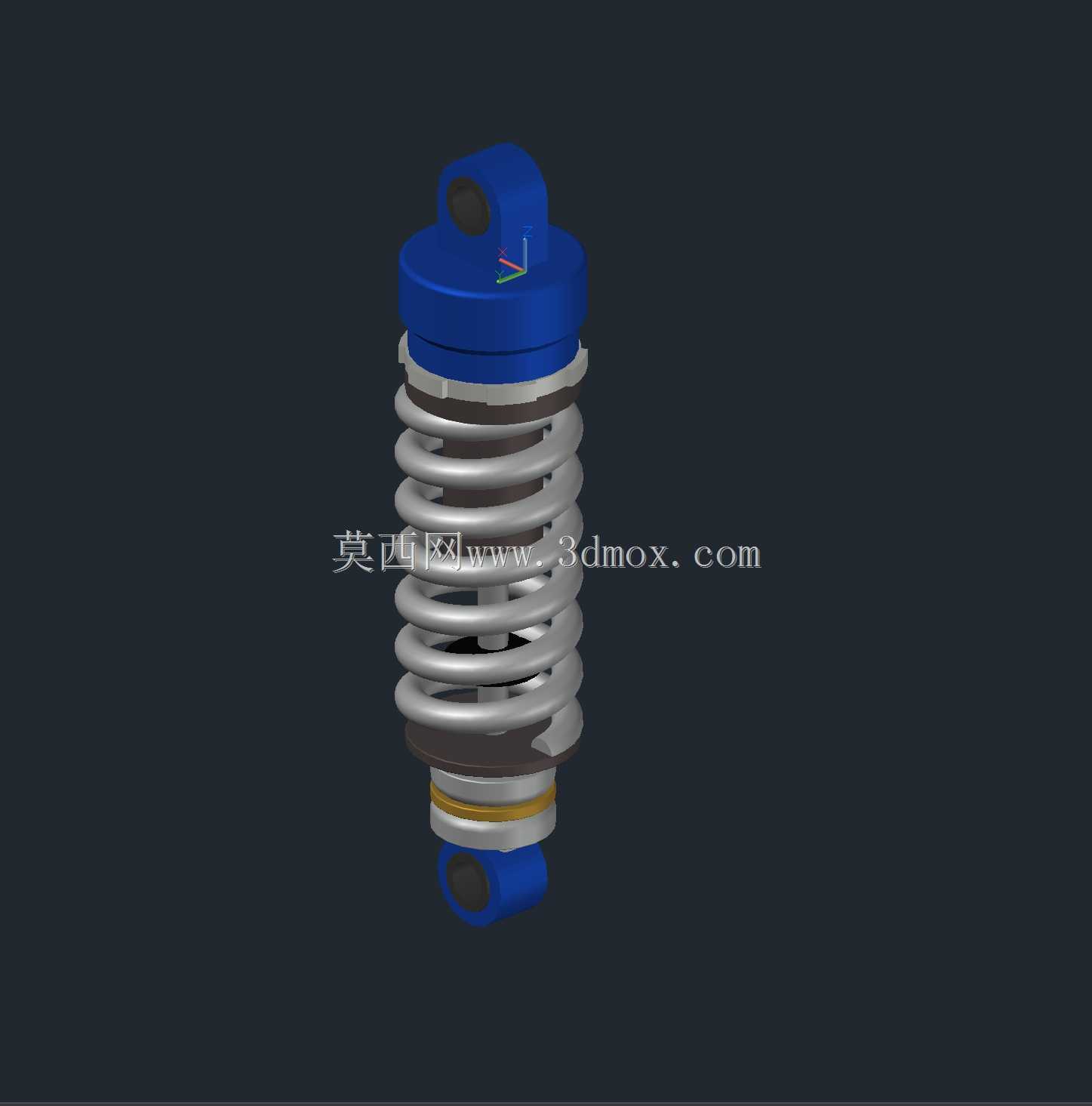

　　弹簧受力不均出现早期断裂。建模过程中对弹簧的并圈、端圈磨平结构做了还原，阻尼筒外表面的防尘罩、上下连接的橡胶缓冲垫也都做了结构体现，能直接用于后续的装配干涉检查、运动仿真校核，也可作为选型时的结构参考，帮助设计人员快速匹配对应承载级别的减振部件，减少重复建模的工作量。
