本田PCX150踏板车前减震器结构设计

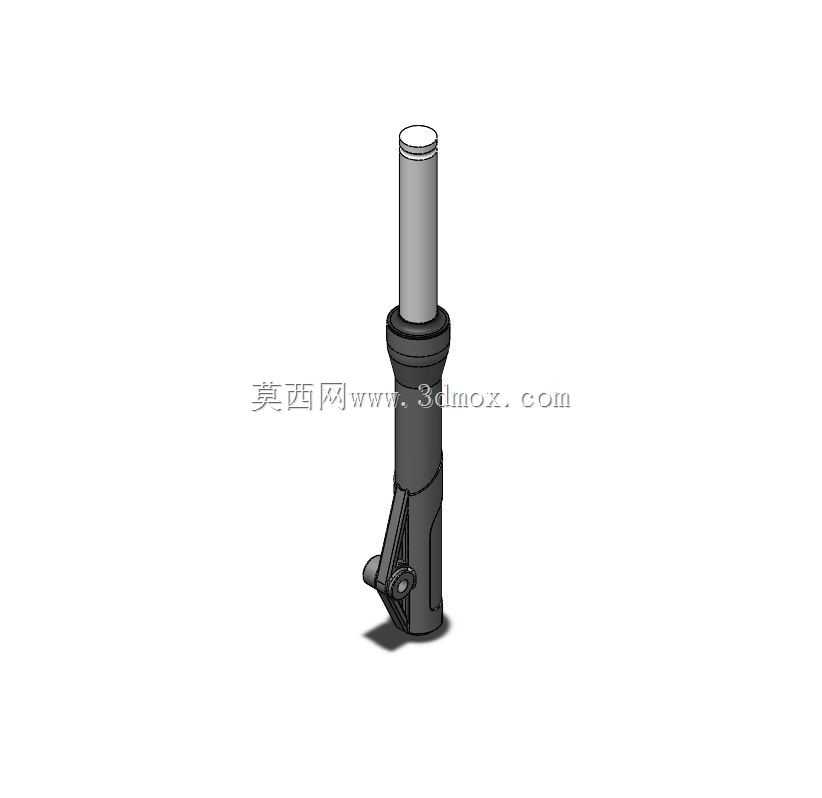

　　踏板摩托车的前减震系统是直接影响骑行操控质感与行驶安全性的核心部件，这款适配本田PCX150车型的前减震结构，在日常通勤、非铺装路面缓行、过减速带等高频使用场景中，承担着吸收路面冲击、维持前轮抓地力、保障转向稳定性的关键作用。不同于跨骑车型的正置前减布局，这款踏板车前减采用了适配踏板车前轮安装空间的侧置集成结构，将减震筒芯、安装支耳、轮轴固定位做了一体化整合，在有限的车头布局空间内平衡了减震行程与结构强度。

　　从功能特性来看，该减震器采用液压阻尼配合弹簧复位的常规减震方案，上筒身的光轴段用于与车头方向柱的下联板做紧固连接，安装时需保证两支减震的伸出量一致，避免出现转向偏摆、前轮跑偏的问题；下筒身集成的刹车卡钳安装支耳、轮轴固定孔、里程表齿轮卡位，都严格匹配PCX150原厂前轮总成的安装边界，轮轴孔位的同轴度、卡钳安装面的平面度都按照原厂配件的公差要求做了结构还原，替换安装时无需额外做打孔、打磨等适配加工。

　　设计过程中优先考虑了踏板车日常通勤的载荷特性，针对单人骑行、双人载物的不同载荷区间，匹配了对应的弹簧刚度与阻尼孔布局，既不会因为阻尼过软导致过坑时出现打底触底的情况，也不会因为阻尼过硬导致细碎颠簸直接传递到车把，影响骑行舒适度。外形上采用了上细下粗的阶梯式筒身结构，上筒的光轴表面做了高精度的圆柱度还原，保证油封工作时的密封性能，避免长期使用出现漏油问题；下筒的加强筋布局沿着受力方向延伸，从轮轴安装位一直覆盖到减震筒的受力拐点，在急刹车、过坑冲击的工况下，能够分散筒身受到的弯曲应力，避免出现筒身变形、卡滞的问题。

　　安装边界方面，该减震的总长度、上安装段的直径、下联板紧固位的间距、轮轴孔的直径与位置、卡钳安装孔的孔距都完全适配PCX150的原厂车头布局，既可以用于原厂配件损坏后的替换建模参考，也可以作为改装减震开发时的基准数模，帮助设计人员快速匹配安装尺寸，减少反复测绘的工作量。建模过程中还原了减震器的所有装配细节，包括底部的放油螺丝位、筒身的防尘套卡位、弹簧的预压调节卡槽，能够直接用于装配干涉检查、运动仿真验证，在做整车装配模拟时，可以模拟减震压缩、回弹过程中与前泥瓦、刹车管路、车把线束的间隙，避免设计过程中出现运动干涉问题。
