可调节高度重载支撑工作台结构设计

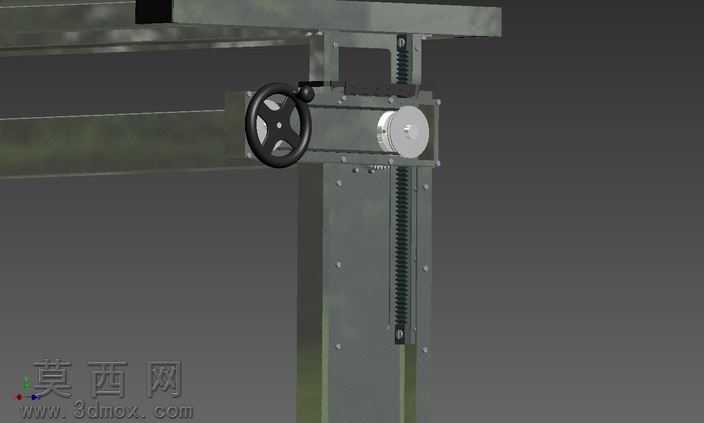

本款工作台采用三维参数化建模完成整体结构搭建，建模过程中对各部件的装配公差、运动干涉进行了全程校验，确保各组件装配关系准确，可调节机构运行顺畅无卡滞。渲染阶段采用金属哑光材质模拟支撑腿的钣金焊接结构，表面做细微的磨砂质感处理，还原工业金属构件的真实触感，台面部分分别制作了钣金金属与实木两种材质的渲染预设，可根据实际使用场景切换材质表现，场景内添加柔和的环境漫反射光照，清晰呈现工作台的框架结构、连接节点与调节机构细节，避免阴影过重遮挡结构特征。结构设计上，采用双侧对称的立式支撑腿作为主体承载结构，支撑腿内部集成齿条传动调节组件，搭配锚机持链轮与链条构成高度调节传动副，经力学参数核算，该结构可稳定支撑573公斤的额定载荷，调节过程的运行速度设定为14.732mm/s，兼顾调节效率与操作安全性，避免快速升降带来的载荷冲击风险。支撑腿与台面之间采用可拆卸的螺栓连接结构，底部设置可调式支撑脚垫，可适配不平整的地面安装场景，保证工作台放置的水平稳定性。设计思路围绕重载实用、拆装便捷两大核心展开，摒弃多余的装饰性结构，所有构件均服务于承载与调节功能，整体采用模块化拆分设计，支撑腿、台面框架、传动组件均可独立拆分，大幅降低运输过程的包装体积，搬运与组装无需复杂专用工具，可快速完成现场装配投入使用。台面部分预留了多材质适配接口，除标配的钣金工作台面外，也可根据作业需求更换实木等其他材质台面，适配钳工装配、物料摆放、轻型加工等多种不同的作业场景，支撑腿侧面预留了工具挂板、电源插座等拓展配件的安装孔位，可根据使用需求拓展工作台的附加功能，满足不同生产作业场景的个性化使用需求。
