万向球输送工作台结构三维设计

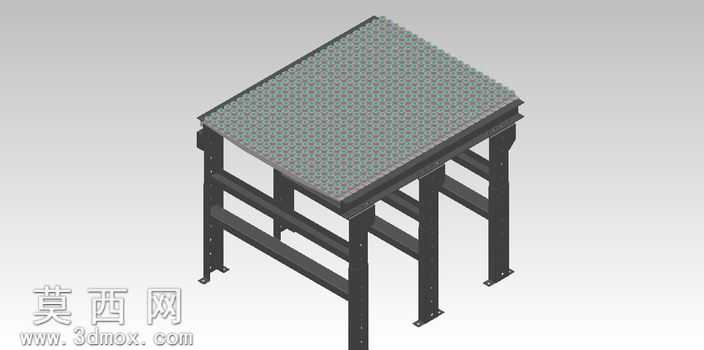

本模型为万向球输送工作台，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸配合进行了精准还原，确保模型可直接用于结构验证、方案展示与后续工程出图使用。模型整体分为上部万向球承载台面与下部支撑机架两大核心部分，上部台面采用密集阵列排布的万向滚珠单元，每个滚珠单元均做了独立结构建模，还原了滚珠内嵌、可多向自由滚动的结构特性，台面边框采用型材折弯成型的包边结构，对内部滚珠安装基板形成稳固的包覆固定，避免滚珠单元在长期受载后出现移位脱落问题。下部支撑机架采用方管焊接式框架结构，四根主支撑立柱底部设计有带安装孔的固定脚座，可通过膨胀螺栓与地面完成固定，保障工作台整体的承重稳定性；立柱之间设置多道横向与斜向加强横梁，通过合理的筋位布局分散台面承载的载荷，避免机架受重载后出现变形、晃动问题，横梁与立柱的连接部位还原了焊接坡口的细节特征，让模型的结构真实度进一步提升。材质渲染方面，对机架部分赋予了哑光黑色金属喷塑材质，模拟工业设备常用的表面处理效果，金属质感表现均匀，还原了钢材表面细微的颗粒质感；上部万向滚珠单元分别赋予了金属镀铬材质与工程塑料基座材质，滚珠表面做了高反光金属质感处理，清晰体现万向球光滑耐磨的特性，台面基板则赋予了磨砂金属材质，与边框、滚珠的材质形成明确区分，让整体模型的视觉层次清晰，各部件辨识度高。设计思路上，该万向球工作台主要用于生产输送线中需要灵活改变物料输送方向的工位，依靠万向球的多向滚动特性，操作人员可轻松推动较重的物料完成转向、平移、对位操作，大幅降低人工搬运输送物料的劳动强度，相比传统固定工作台或定向滚筒输送台，该结构无需额外动力即可实现物料的多向移动，适配多品类、不规则流向的生产输送场景，机架的高度设计符合人体工程学操作高度，可适配多数生产线的工位对接需求，整体结构兼顾承重性能、操作灵活性与制造成本，可直接作为非标输送工位的设计参考方案使用。
