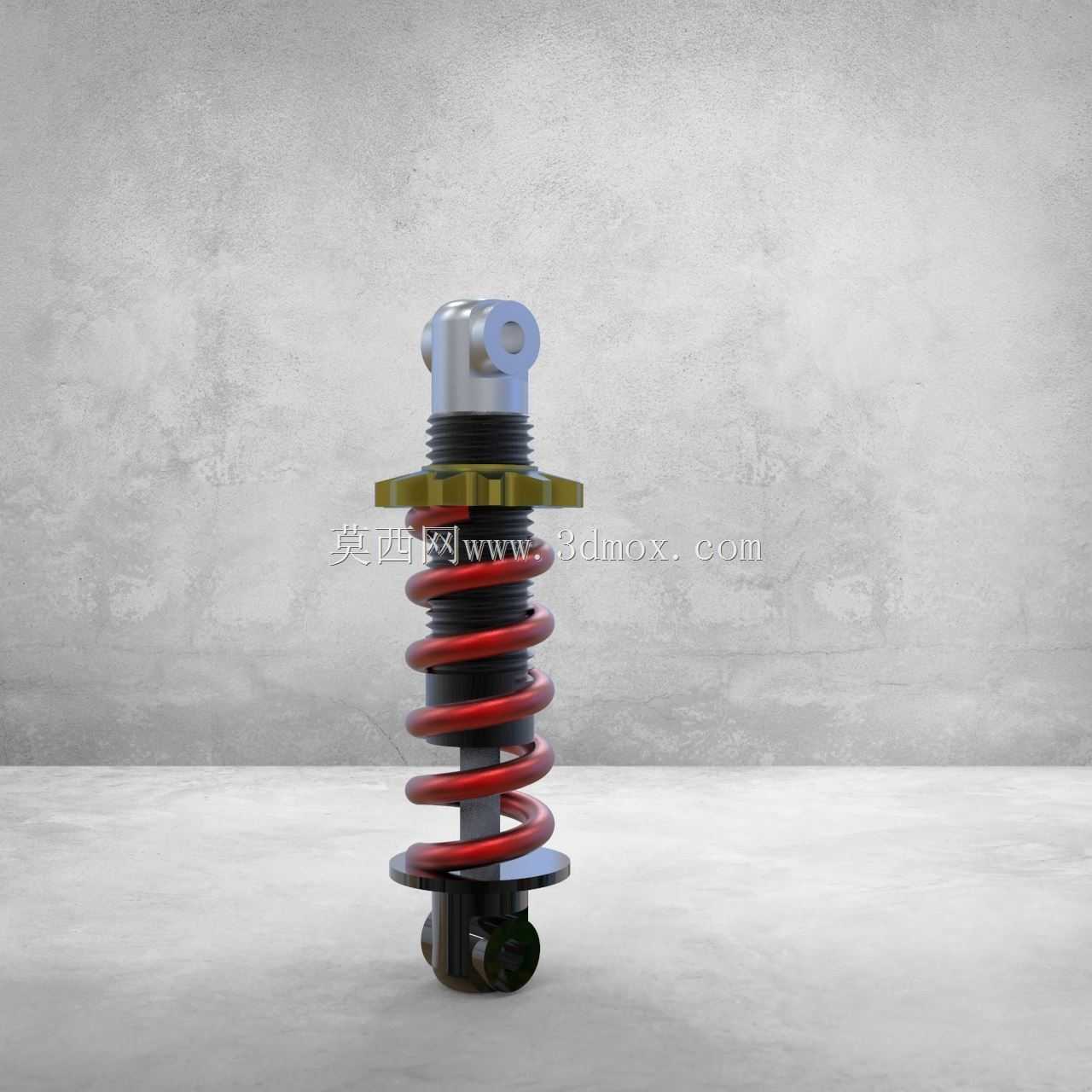

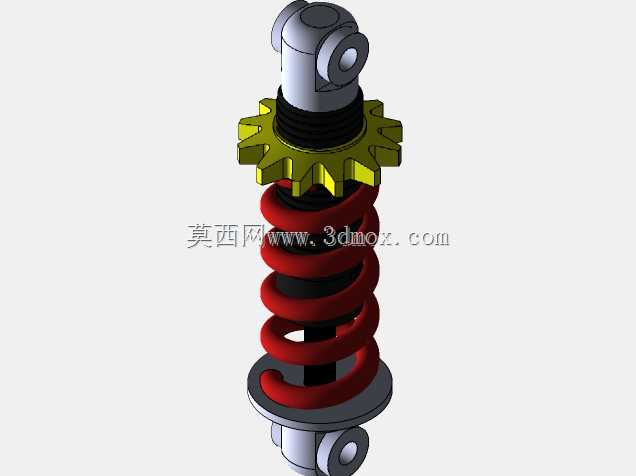

汽车悬架螺旋弹簧减震器结构设计

　　这款减震构件主要应用于乘用车辆、非道路作业车辆的底盘悬架系统中，核心作用是过滤路面颠簸传递至车架的冲击振动，避免车轮弹跳过程中出现抓地力不足、车身姿态失控的问题，同时兼顾乘员乘坐舒适性与行驶操控稳定性。在实际装车场景中，该部件上端通过吊耳结构连接车身副车架安装位，下端通过铰接球头连接转向节或下摆臂支座，安装边界需预留足够的弹簧压缩行程，避免极限冲击工况下弹簧并圈、阻尼器触底造成结构损坏。设计过程中首先匹配整车簧下质量与悬架刚度参数，确定螺旋弹簧的线刚度取值，弹簧节距采用非等距设计，初段压缩刚度偏低以过滤细碎路面振动，中后段压缩刚度逐步提升以抑制过弯侧倾、制动点头等大载荷工况下的车身位移。阻尼器部分采用双向作用筒式结构，

　　活塞上设置多组不同开度的节流阀片，拉伸行程与压缩行程提供差异化阻尼力，拉伸行程阻尼力设定值高于压缩行程，避免弹簧回弹过程中出现多余的往复振荡。上端的安装支座集成了弹簧限位托盘与防尘罩结构，托盘边缘设置翻边结构限制弹簧径向位移，避免侧向力作用下弹簧出现偏磨、脱出问题；下端铰接结构采用橡胶衬套与球头复合设计，既可以过滤高频振动传递，又能保证悬架跳动过程中的角度自由度，避免连接部位出现应力集中。外形尺寸设计上，弹簧外径需匹配轮拱内部安装空间，最小安装长度对应悬架最大上跳行程，最大拉伸长度对应悬架最大下跳行程，预留10%以上的行程余量防止结构硬接触。弹簧表面做喷丸强化处理提升疲劳强度，阻尼筒外壁设置散热鳍片结构，

　　长距离颠簸路段行驶时可以快速散发阻尼油液剪切产生的热量，避免阻尼油高温衰减导致减震性能下降。建模过程中对弹簧的螺旋升角、端部并圈结构做了精确还原，阻尼器的油封、导向套等内部密封结构也做了简化等效，既保证装配干涉检查的准确性，也能满足后续有限元分析、运动仿真的模型精度要求，可直接用于底盘悬架系统的匹配校核、改装件开发参考。
