2250公斤移动式小型起重吊机三维设计

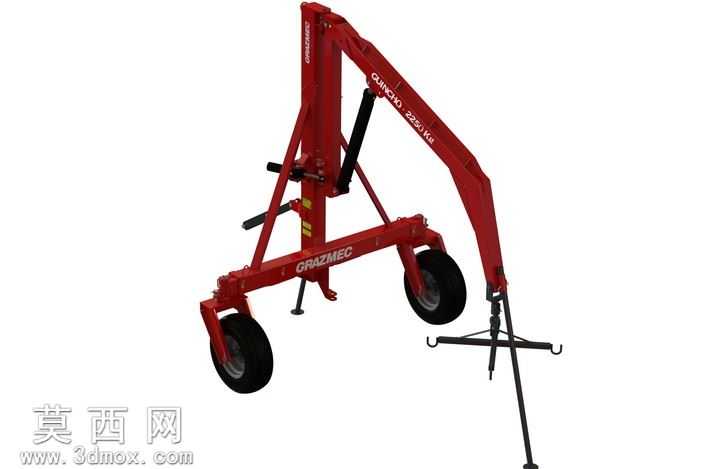

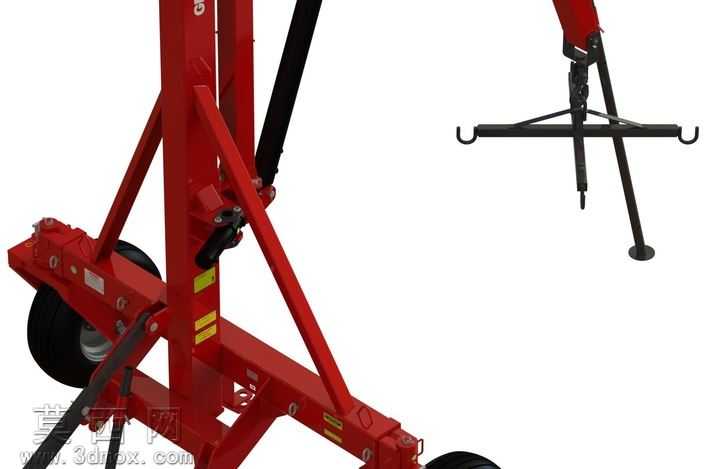

本模型为额定载重2250公斤的移动式后置起重吊机，整体采用三维参数化建模完成，完整还原了设备的全部结构细节。建模过程中首先搭建主体承载框架，采用矩形截面型钢作为主臂与底架的基础结构，通过拉伸、焊接特征模拟型钢拼接的刚性连接结构，确保底架的承重受力结构符合实际工程设计逻辑。主臂部分采用折叠式变幅结构，建模时通过旋转副约束模拟臂架的俯仰调节功能，搭配内置的液压油缸部件，通过活塞杆与缸筒的同轴配合特征，还原液压驱动臂架升降的动作逻辑，油缸表面做了光滑金属材质处理，搭配黑色的密封件结构细节，还原液压部件的真实外观。行走部分采用两个充气橡胶轮加前置支撑支腿的结构，轮胎建模时还原了胎面的防滑纹路，轮毂采用金属冲压件的质感表现，支腿部分设计为可伸缩调节结构，通过螺纹配合特征模拟支腿的高度调节功能，作业时支腿落地配合轮胎形成稳定的三点支撑结构，保障起重作业时的设备稳定性。吊具部分采用双挂钩横梁结构，建模时还原了吊钩的防脱卡舌细节，横梁与臂架末端通过万向吊耳连接，可适配不同规格的吊具与大袋货物的吊装需求。材质渲染方面，主体框架采用工业起重设备常用的红色防锈漆质感，表面添加轻微的颗粒质感模拟漆面的磨砂效果，金属销轴、操作手柄部分采用亮面镀铬金属材质，操作手柄处包裹黑色防滑橡胶材质，轮胎采用黑色哑光橡胶质感，液压油缸的活塞杆部分做抛光金属处理，不同材质的区分清晰还原设备的真实视觉效果。设计思路上围绕农用、小型场地的货物转运吊装需求，整体结构紧凑可移动，无需固定安装即可完成小吨位货物的吊装转运作业，所有部件的装配关系完全按照实际生产的装配逻辑搭建，各活动部件的运动行程均参考真实产品参数设置，可直接用于结构验证、作业演示以及后续的工程出图使用，模型完整保留了各部件的参数化特征，可根据实际载重需求调整臂架长度、油缸行程等参数完成衍生型号的快速设计。
