四连杆结构假肢膝关节机械设计

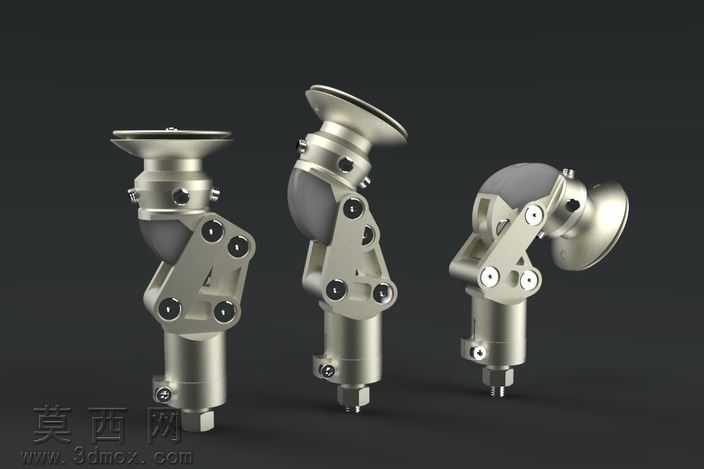

本作品为四连杆式假肢膝关节的三维设计成果，建模阶段通过参数化设计方式完成各零件的精准绘制，从上端的接受腔连接盘、中部的多连杆铰接结构到下端的小腿连接件，每一处尺寸都参照人体下肢运动的生物力学参数设定，确保结构运动轨迹匹配正常人体膝关节的屈曲伸展规律。渲染阶段采用金属材质模拟主体承重结构的钛合金质感，对铰接转动部位的轴件做了高光金属处理，关节处的缓冲阻尼部件则使用哑光橡塑材质表现，通过三点布光打亮三个不同屈曲角度的展示模型，清晰呈现结构在直立支撑、小角度弯曲、大角度屈膝状态下的连杆位置关系，直观展示机构的运动范围。结构设计上采用经典的四连杆铰接布局，多组铰接轴通过高精度孔位配合实现稳定转动，主体承重臂做了镂空减重设计，在保证结构强度满足人体承重需求的前提下尽可能降低整体重量，避免给使用者带来额外的负重负担；关节内部集成了阻尼调节结构的安装位，可适配不同体重、不同运动习惯使用者的步态需求，连接部位采用标准快拆接口设计，方便与大腿接受腔、小腿假肢部件快速装配更换。设计过程中重点考量了机构的运动死点位置，在直立承重状态下连杆结构处于稳定锁止位，保障站立时的支撑安全性，行走屈曲过程中连杆联动顺畅无卡滞，还原自然步态的运动轨迹，同时对所有棱边做了圆角钝化处理，避免使用过程中剐蹭衣物或损伤皮肤，整体结构兼顾了承重可靠性、运动灵活性与使用安全性，是康复辅具领域机械结构设计的典型实践。
