双列锥阀驱动提升阀机械结构设计

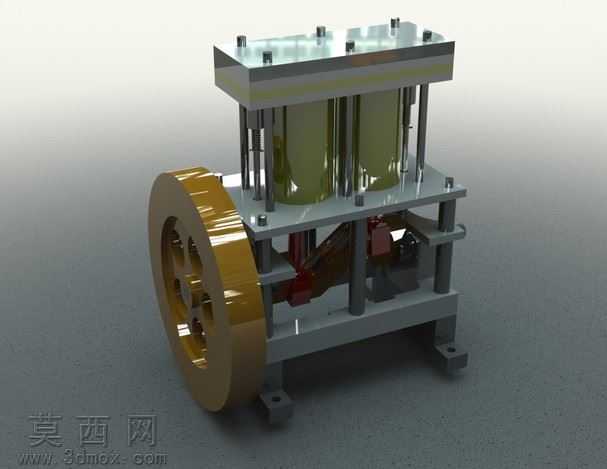

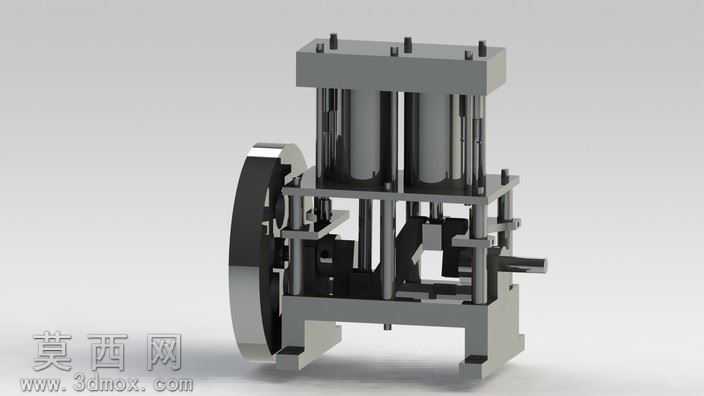

本作品为双列锥阀驱动式提升阀三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉检查，确保各部件运动路径无碰撞、装配关系符合实际生产加工要求。渲染阶段采用金属质感材质体系，对外部传动轮赋予黄铜抛光材质，还原金属件表面的高光反射与厚重质感；机架结构采用哑光灰铸铁材质，模拟铸铁件表面细微的颗粒质感与哑光漫反射效果；上部双列缸体部分采用半透明淡绿色工程塑料与金属端盖搭配，清晰展示内部腔体的排布结构；传动连杆、紧固螺栓等标准件采用镀锌钢材质，还原标准五金件的冷金属光泽，整体渲染光影柔和，结构层次分明，能够直观呈现设备的整体外观与内部构造。结构设计上，设备采用立式分层框架布局，底部为带安装脚的方钢焊接机架，为整套阀组提供稳定的安装支撑；中部为锥阀传动腔，内置对称布置的锥阀启闭传动组件，通过偏心轮结构将侧边大带轮输入的旋转运动转化为阀芯的竖直往复提升运动，实现阀路的通断控制；上部为双列并列布置的缸体结构，通过四根立式导柱实现上下层板的精准定位，导柱与滑动衬套配合保证运动过程的同轴度，避免阀芯升降过程中出现卡滞问题；侧边大直径带轮采用辐条式结构，既保证传动所需的转动惯量，又有效降低整体自重，带轮与主轴之间采用平键连接，传递扭矩可靠。设计思路围绕双列阀组同步启闭的需求展开，采用单输入源驱动双列阀芯同步动作的结构，相比独立驱动的阀组结构大幅简化了传动链路，降低了设备制造成本与后期维护难度；锥阀密封结构相比平面密封结构具有更好的对中性能，密封面受压均匀，在高压工况下仍能保持可靠的密封效果；整体框架采用标准化型材与板材拼接设计，大部分零部件均可采用常规机加工工艺完成生产，无需特殊定制加工设备，具备较高的工程落地可行性。建模过程中对所有运动部件都添加了装配约束模拟，能够直观演示带轮转动带动锥阀同步升降的完整运动过程，可用于阀类设备的结构教学、方案展示以及后续工程图纸的导出生产。
