三片式法兰连接手动球阀三维设计

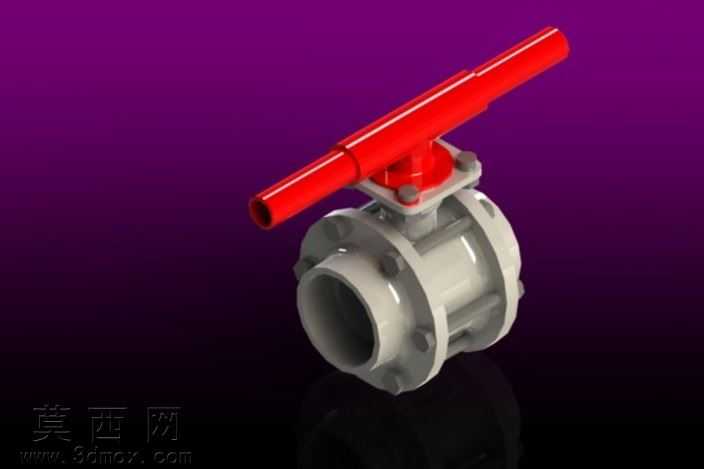

本作品为手动三片式法兰球阀的三维设计成果，建模阶段采用SolidWorks软件完成全参数化建模，首先梳理球阀的核心组成结构，将整体拆分为阀体、球体、阀杆、操作手柄、密封组件、连接螺栓、法兰端盖七个独立模块逐一构建。建模过程中优先保证各部件的装配干涉校验，先绘制阀体的主体回转轮廓，通过旋转凸台生成阀体基础型腔，再对法兰连接端的螺栓孔、密封槽位进行阵列切除，确保法兰端面的孔位同轴度、密封槽深度符合通用管道连接的尺寸规范。球体部分采用球面回转建模后，切削出等径流通通孔，保证介质流通时的流道平顺性，同时对球体与阀杆的连接卡槽进行精准定位，预留装配间隙避免运动卡滞。阀杆部分重点设计了防吹出结构轴肩，匹配阀体上端的密封填料腔结构，还原实际球阀的防泄漏设计逻辑。操作手柄采用加长杠杆式结构，建模时做了端部的圆弧过渡处理，既符合人机操作的握持需求，也通过圆角特征避免应力集中的视觉缺陷。材质与渲染阶段，为阀体、端盖、螺栓部件赋予哑光银灰色金属材质，模拟铸钢经表面喷砂处理的质感，适当调整材质粗糙度参数还原工业金属的漫反射效果；操作手柄赋予高饱和度正红色烤漆材质，添加轻微的反光层模拟漆面的光泽感，与银灰色阀体形成强烈视觉区分，符合工业设备操作件的色彩标识规范；密封件部位赋予深黑色橡胶材质，调低反光度突出橡胶的哑光特质。场景搭建采用深紫色渐变背景，添加底部反光平面模拟镜面展台效果，通过三点布光方案突出阀体的结构轮廓，主光源从侧上方打亮手柄与阀体正面，辅助光源补全暗部细节避免结构阴影死黑，轮廓光勾勒阀体边缘提升整体立体感。设计思路上以工业实用为核心，所有结构尺寸参考通用法兰球阀的行业规范，各部件间保留合理的装配公差，既可以作为三维教学的装配演示案例，也能为阀门类产品的结构优化、外观改型提供基础参考，模型完整还原了手动球阀的操作逻辑，转动手柄即可直观展示球体通孔的通断状态切换，清晰呈现90度旋转启闭的工作原理。
