伊莱克斯洗碗机专用门锁结构三维设计

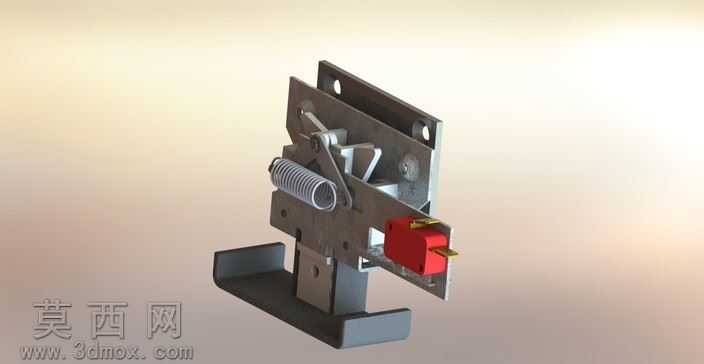

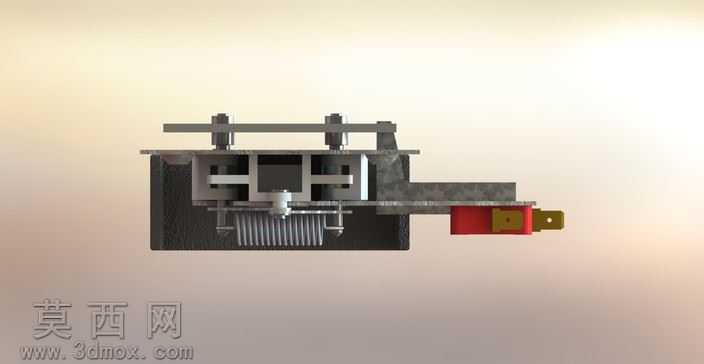

本模型为伊莱克斯洗碗机配套专用门锁的三维结构设计，建模阶段依托SolidWorks平台完成全参数化特征构建，首先对门锁的安装基准面进行定位，依次绘制锁体基座、卡扣挂钩、触发弹片、复位弹性组件、安装定位孔的二维草图，通过拉伸、切除、倒角、拔模等基础特征完成主体结构搭建，针对锁体内部的卡扣联动结构，采用装配体环境下的关联设计方式，确保各运动部件的配合间隙符合实际装配公差要求，避免出现运动干涉问题。渲染阶段采用Keyshot完成材质与光影效果调试，锁体基座部分采用铸铝材质参数，还原五金压铸件表面细微的磨砂颗粒质感与金属哑光光泽，卡扣挂钩部分赋予高强度工程塑料材质，添加细微的脱模纹理提升真实感，内部弹性触片采用不锈钢材质，调整金属反射参数呈现冷亮的金属光泽，场景采用柔和的侧上方打光，清晰呈现锁体各部分的结构层次与装配关系，同时添加柔和的环境阴影提升模型立体感。结构设计上充分考虑洗碗机的使用场景，锁体外部设置多道定位卡扣与安装孔位，可直接适配洗碗机门体的对应安装位，内部联动结构采用杠杆式触发设计，门体闭合时挂钩受力推动内部弹片完成锁止，解锁时通过触发机构带动弹片复位实现脱扣，复位弹簧的参数经过反复校核，确保锁止力度适中、解锁手感顺畅，同时在锁体接缝处设置密封结构预留位，可适配防水胶条安装，满足洗碗机内部高湿度的使用环境要求。设计过程中优先考虑部件的通用性与可制造性，所有结构特征均符合五金冲压、塑料注塑的工艺要求，无倒扣、薄壁等不利于量产的结构设计，各运动部件的配合公差控制在合理范围，既保证装配精度，又降低生产加工的精度要求，同时对锁体的受力薄弱位置进行了加厚处理，经过反复的结构受力仿真验证，确保门锁在长期反复开合使用过程中不会出现结构断裂、卡扣失效等问题，完全满足家电产品的使用寿命要求。
