墙面挂载式水平检测探头固定支架结构

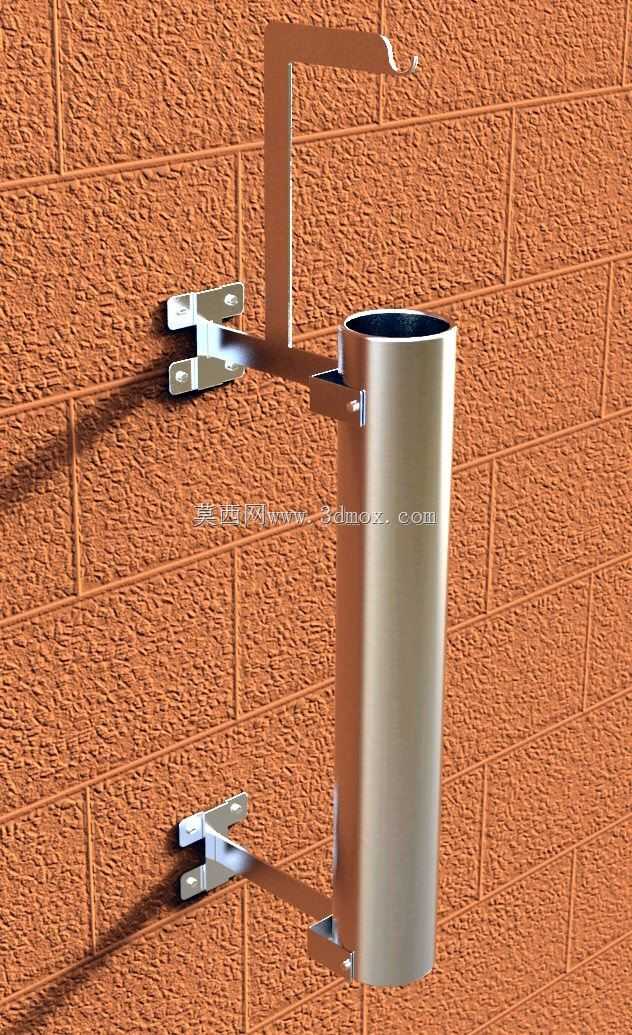

　　这类支架主要应用于工业现场液位、物位检测环节的水平探头安装作业，常见于化工储料罐体、建材生产料仓、市政给排水立管的外侧挂载场景，用来将水平检测探头稳定固定在指定检测高度，避免探头受物料冲击、管道振动出现位置偏移，保障检测数据的采集精度。从结构设计来看，整体采用双侧悬臂挂载的受力形式，上下两组L型固定折边通过膨胀螺栓与墙面、仓壁完成刚性连接，折边处预留的长条形安装孔可适配不同间距的螺栓孔位，安装时能根据现场壁面的平整度微调固定位置，抵消壁面凸起、预埋件错位带来的安装误差。中间的圆柱形套筒为探头的夹持部位，套筒内径匹配常规水平探头的外径尺寸，侧壁设置的紧定螺钉孔可穿入顶丝锁紧探头，防止探头沿轴向窜动或者周向转动，

　　同时套筒与悬臂之间采用可拆卸的连接结构，后期更换不同直径的探头时，只需更换对应规格的夹持套筒即可，无需整体拆卸支架的固定结构，大幅降低现场运维的拆装工作量。设计过程中重点考量了户外安装的抗载荷性能，悬臂的折弯角度经过受力校核，在挂载额定重量的探头时，悬臂端部的下挠量控制在允许范围内，不会因为长期承重出现塑性变形；上下悬臂的间距设置兼顾了结构稳定性与探头的操作空间，既保证支架整体的抗扭刚度，避免壁面振动传导至探头引发检测数值波动，也预留了足够的手部操作空间，方便运维人员完成探头接线、校准等日常操作。安装边界方面，支架整体贴壁安装后突出壁面的距离经过优化，既满足探头检测端与被测介质的间距要求，也不会过度突出占用通道空间，避免现场巡检、

　　设备维护时发生磕碰；固定折边的尺寸适配常规M8-M12规格的膨胀螺栓，可直接在混凝土墙面、钢制仓壁上完成固定，无需额外加工过渡连接件，适配多数工业现场的安装条件。结构的棱角处均做了小圆角过渡处理，避免安装过程中划伤作业人员，所有金属部件的表面处理可适配户外潮湿、多粉尘的使用环境，降低长期使用后的锈蚀速率，延长支架的整体使用寿命。
