车床进给箱螺纹档位切换指示构件

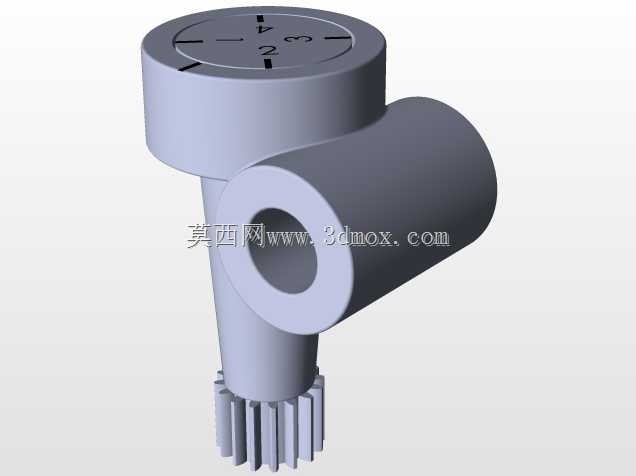

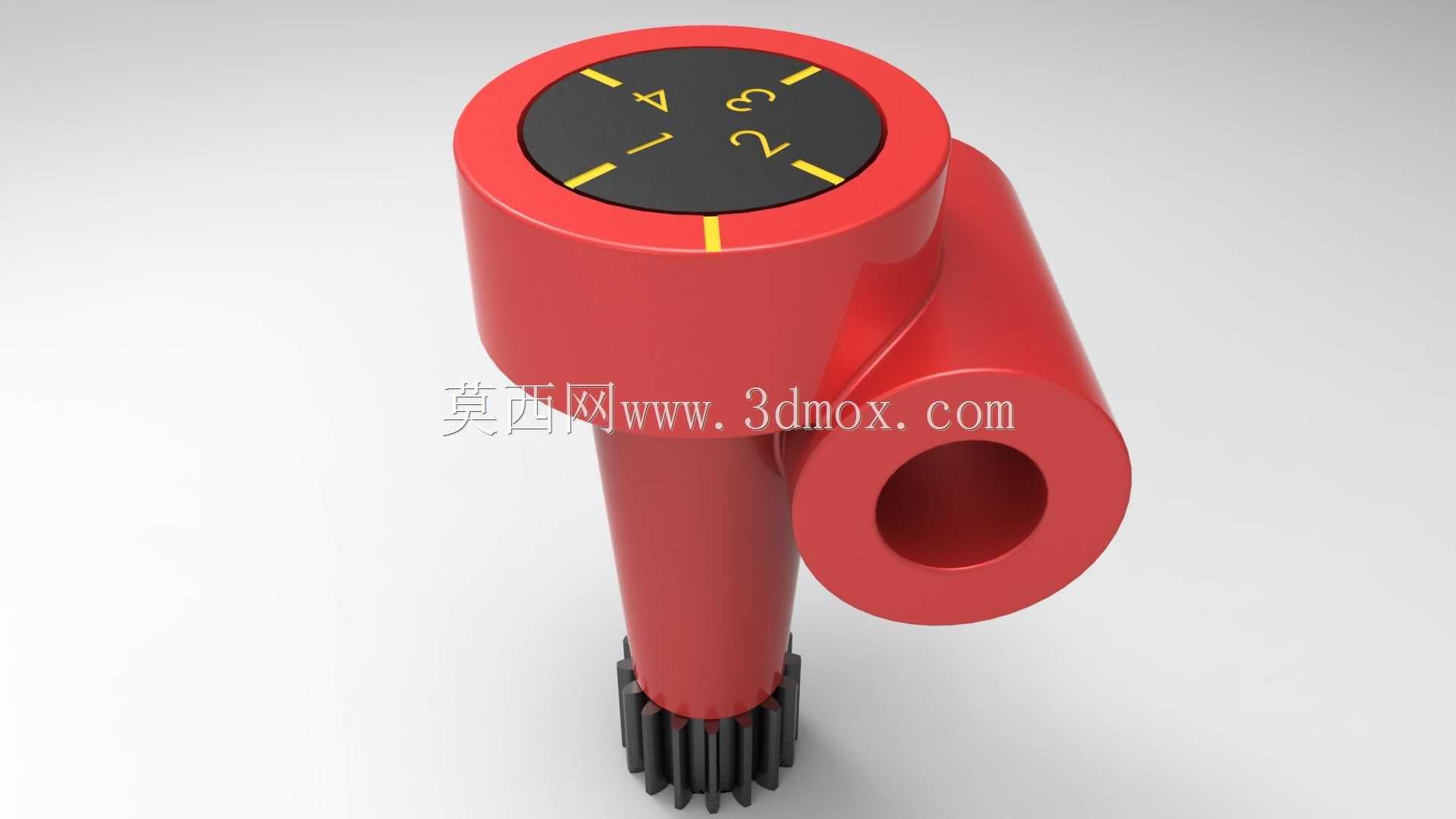

　　这款构件是普通卧式车床进给箱端的螺纹档位指示操作件，日常装在进给箱外侧的操纵轴端，是车床操作人员切换公制、英制、模数、径节不同螺纹加工档位时的核心识别与操作部件。车间里操作车床加工螺纹的师傅都清楚，进给箱的档位切换直接决定螺距匹配精度，一旦档位对错，轻则工件螺纹报废，重则打坏进给箱内的滑移齿轮组，这个指示构件的作用就是把轴的转动角度对应到明确的档位标识上，让操作人员不用低头核对进给箱铭牌，抬手就能确认当前档位是否匹配加工需求。从结构设计上看，主体采用偏心式握持结构，上部的圆盘端是档位标识区，表面做了四档刻度标识，对应常用的四组螺纹进给档位，标识线做了内嵌填色处理，长期接触切削液、机油也不会出现标识脱落磨花的问题；

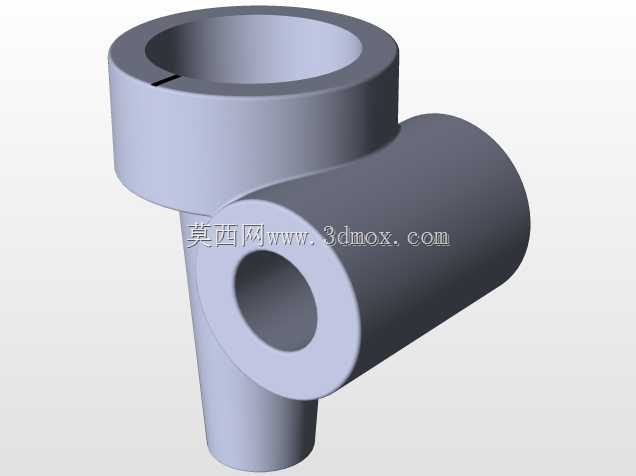

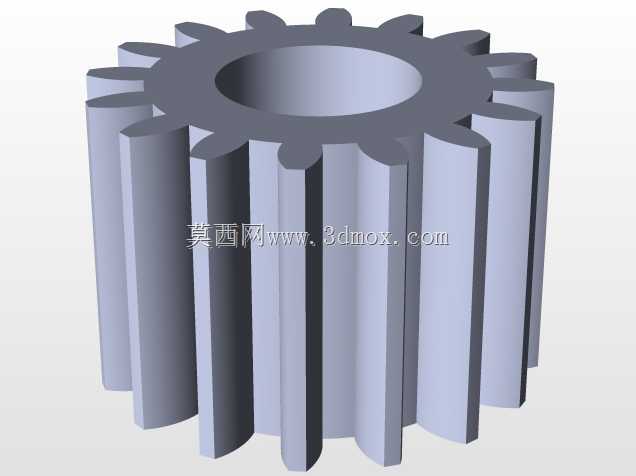

　　侧部的通孔是安装定位孔，和操纵轴做间隙配合，侧面预留的紧定螺钉孔可以把构件牢牢锁在轴端，避免换挡转动时出现打滑空程；下部的杆身是握持操作段，表面做了哑光防滑处理，操作人员手上沾有切削液、油污时也能稳定发力转动，不会出现滑脱；杆身末端的齿状结构是档位定位配合段，和进给箱端的定位钢珠、弹簧组件配合，转动到对应档位时会有清晰的入位反馈，不用额外确认就能知道档位是否卡合到位。设计时特意把握持段和标识盘做了偏心布局，一方面是避让进给箱端的突出端盖、油嘴等周边部件，避免转动时出现结构干涉，另一方面偏心结构能让操作人员转动时的力臂更长，换挡操作更省力，就算进给箱内的滑移齿轮出现轻微卡滞，也能靠足够的力矩顺利推动齿轮啮合。安装边界上，

　　这个构件的安装轴径匹配普通卧式车床进给箱操纵轴的通用尺寸，标识盘的外径控制在合理范围，转动时不会和旁边的进给手轮、转速手柄出现运动干涉，下部握持段的长度刚好适配操作人员站立操作时的手部握持范围，不用刻意抬臂或者俯身就能完成换挡操作。实际车间应用中，这类指示构件的可靠性直接影响螺纹加工的效率，不少老车床的原厂指示件因为长期磕碰、油污侵蚀出现标识模糊、握持打滑的问题，更换这款构件后，操作人员切换螺纹档位的识别速度能明显提升，也能减少因为档位误判导致的工件报废问题，尤其适合小批量多规格螺纹件的加工场景，不用反复核对进给箱参数表，看标识盘的刻度就能快速确认档位。
