钳工划线组合工具配套工装结构

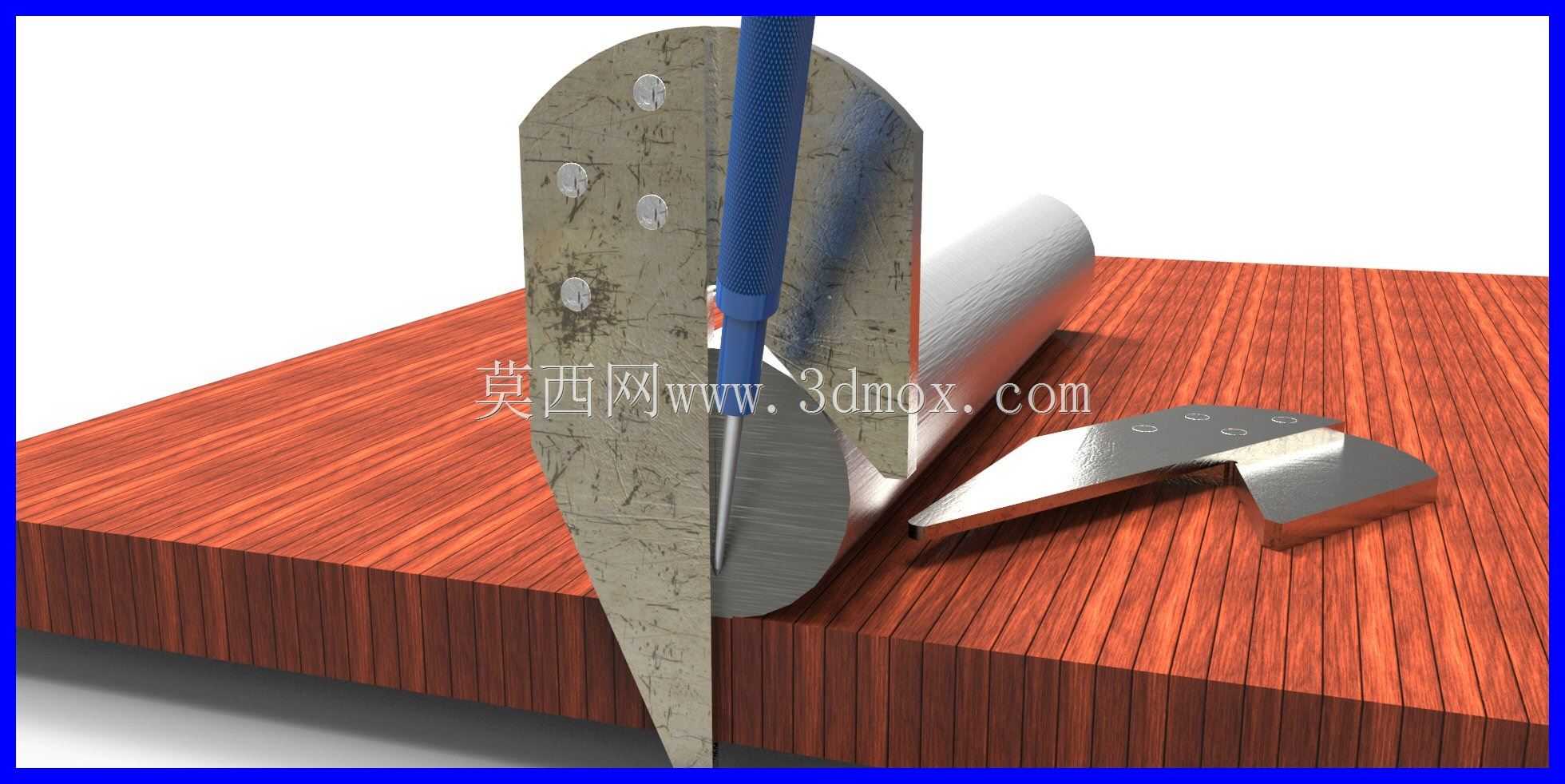

　　这套钳工划线作业的组合工装，主要服务于单件小批量机加工前的划线工序，在模具修配、设备维修、非标零件单件加工场景中应用广泛，是车间划线工位的基础配套器具。整套结构包含带木质防护垫的铸铁划线基准平台、中心冲、角度规样板以及靠挡定位件，各部件的尺寸设计完全匹配常规钳工台的安装边界，平台工作面的平面度公差控制在0.02mm每米范围内，木质垫层既可以避免划线过程中工件表面磕碰划伤，也能在冲点作业时吸收部分冲击，减少中心冲的弹跳偏移。设计时优先考虑了划线作业的操作逻辑：靠挡定位件通过多组沉头螺栓固定在平台侧边，可对轴类、板类工件实现快速侧向定位，无需每次划线都重新打表找正工件侧边基准，能缩短单件划线的准备时间约40%。

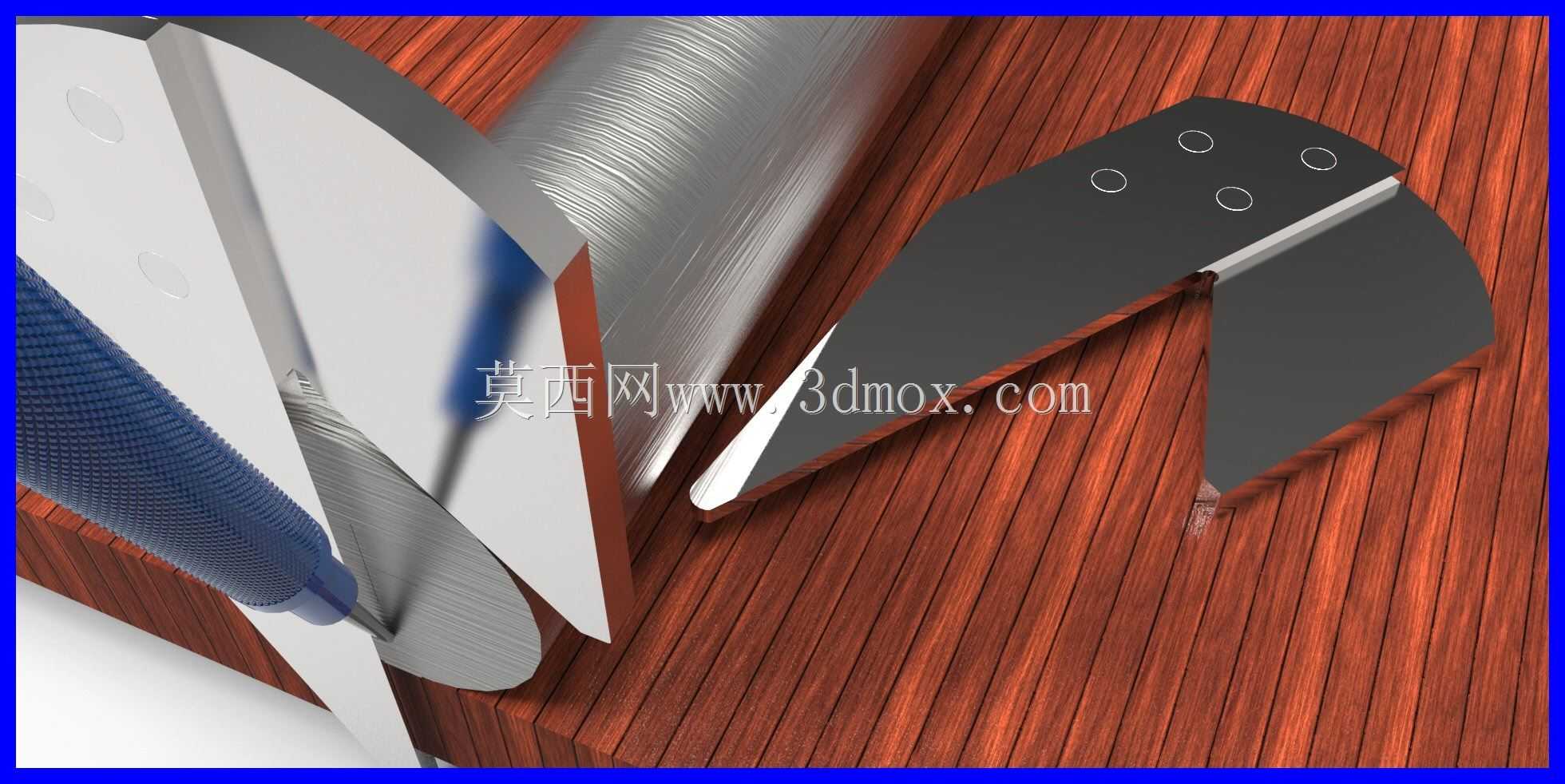

　　中心冲的握柄采用滚花防滑结构，冲头部分做了淬硬处理，硬度达到HRC58-62，冲尖的锥角设计为60度，既保证冲点时的定位精度，也避免冲尖过脆容易崩损，冲身的直线度公差控制在0.01mm以内，保证敲击冲点时不会出现偏斜。配套的角度样板采用不锈钢薄板线切割加工成型，各角度边的直线度误差不超过0.01mm，可直接用于核对划线角度、快速划出常见角度的加工参考线，也能在冲点前辅助对齐中心冲的位置，避免划线偏移。整套工装的安装不需要额外改造现有钳工台，直接放置在台面上即可使用，靠挡件的固定孔位做了长槽设计，可根据不同尺寸的工件调整靠挡的伸出长度，适配直径10mm到150mm的轴类工件，以及最大厚度80mm的板类工件划线需求。在实际使用中，

　　轴类工件可以直接抵靠在定位靠挡上，用角度样板对齐母线位置后，手持中心冲对准划线交点，敲击冲柄即可打出清晰的定位冲眼，为后续钻、铣、刨工序提供精准的位置参考，相比传统无定位的自由划线方式，这套组合结构能将划线位置误差控制在0.1mm以内，大幅降低后续加工的找正难度，也减少了因划线偏差导致的零件报废风险。各部件的边角都做了倒钝处理，避免操作过程中划伤操作人员，平台的木质垫层采用硬杂木拼接而成，表面做了耐磨涂层处理，长期使用不会出现明显的凹坑变形，保证基准面的平整度持续满足作业要求。
