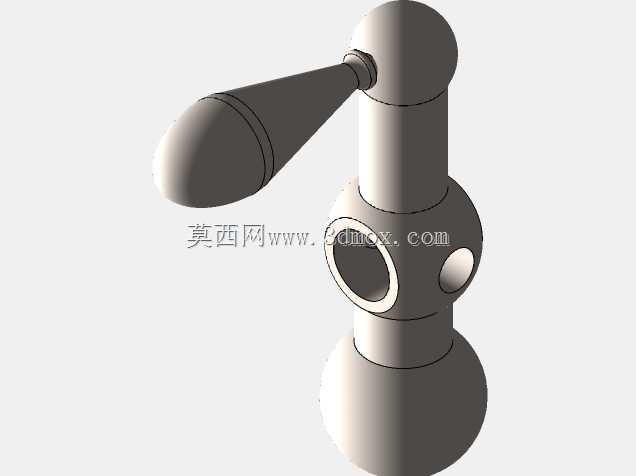

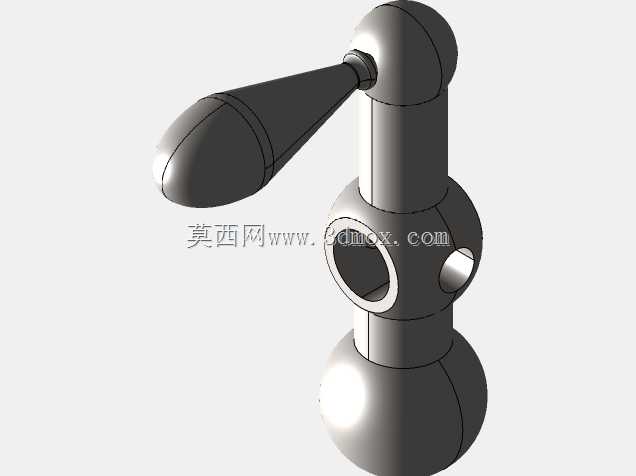

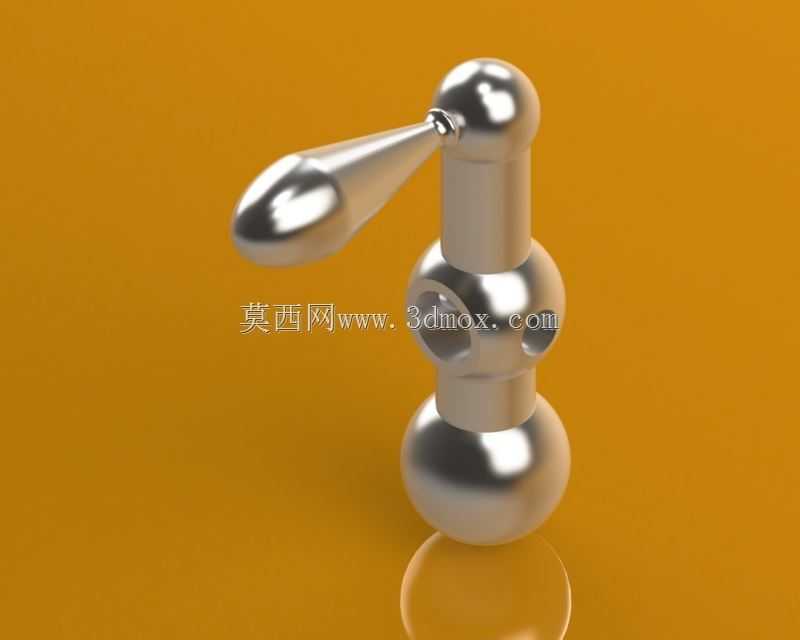

金属球头式曲柄手柄操作构件

　　这类球头曲柄手柄多应用在需要小扭矩手动调节的设备工位上，常见于机床进给调节、工装夹具锁紧、小型试验台档位切换、轻工机械行程微调等场景，操作人员握持端部的水滴形握头即可带动曲柄做圆周回转，实现对应的轴系转动或者位置调节动作。从结构设计来看，中间的球铰衔接段是核心功能区，采用球形配合结构可以让握柄在回转过程中自适应调整握持角度，避免操作人员手腕在连续转动时出现卡滞或者别扭的施力角度，相比直柄式手轮，这种曲柄结构的回转半径更小，在设备安装空间局促的位置更有适配优势，不需要预留大直径的手轮操作空间。底部的柱形安装段采用同轴阶梯轴设计，安装时直接插入设备对应轴孔，通过侧面的顶丝或者横向销孔完成周向固定，

　　安装边界需要预留的径向空间仅需覆盖曲柄回转的最大外径，轴向安装深度以柱段长度为基准，不需要额外的凸出安装座，能直接贴合设备面板安装，减少整体结构的凸出量，避免车间内人员走动时发生磕碰。握头部分采用流线型水滴造型，完全贴合人手握持的掌心弧度，表面做高光金属质感处理，实际加工时多采用不锈钢或者镀铬碳钢材质，握持时不会打滑，长时间操作也不容易产生硌手的不适感。设计过程中需要重点校核球铰部位的配合间隙，间隙过大会导致操作时出现旷量，调节精度无法保证，间隙过小则会导致握柄转动卡涩，操作阻力过大；同时曲柄的回转半径需要匹配操作扭矩需求，半径过小会导致操作时需要施加更大的握力，半径过大则会占用过多安装空间，需要结合实际安装工位的操作空间、

　　所需调节扭矩做参数匹配。这类构件在手动操作的机械结构中属于高频使用的操作件，结构可靠性直接影响设备操作的流畅度，建模时需要保证各段同轴度、球头配合面的曲面顺滑度，避免出现应力集中的尖角结构，保证长期反复使用不会出现断裂或者配合松旷的问题。
