工匠109车床刀架滑动调节旋钮

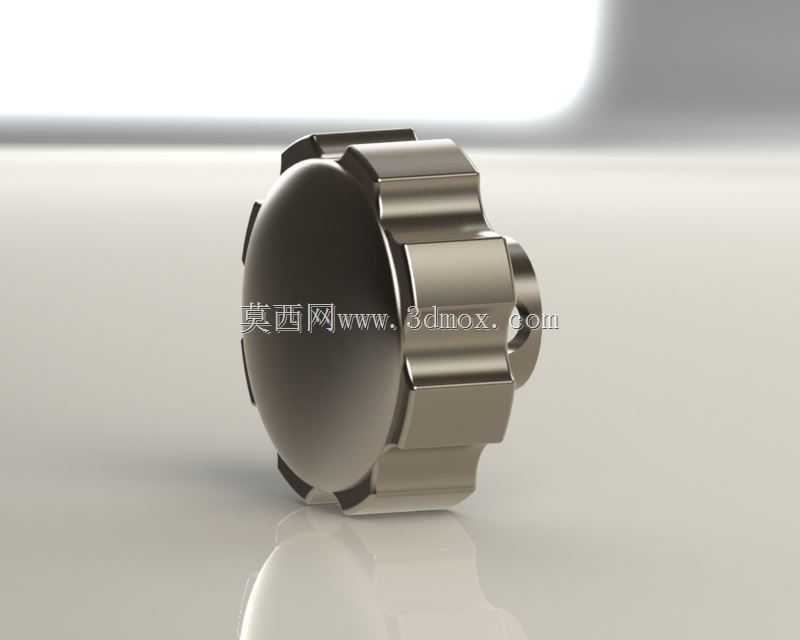

　　这款滑动旋钮是普通卧式车床刀架总成上的手动操作部件，主要承担刀架滑板的微调进给、锁止前的预定位功能，在小型仪表车床、台式工匠车床的进给操作端应用十分普遍，是操作工人日常换刀、对刀、微调切削进给量时直接接触的操作件。从结构设计来看，旋钮外周采用了等距分布的多棱边防滑结构，没有做额外的滚花处理，依靠金属棱边的凸起结构增大手部接触摩擦力，即便操作时手上沾有少量切削液、金属碎屑，也能稳定施力转动，不会出现打滑脱手的情况，棱边的倒角做了R0.8的圆弧过渡，避免长时间操作时硌伤手部，符合手动操作件的人机工程要求。旋钮的主体采用一体式金属结构，中心的安装轴孔与刀架调节螺杆的端部采用小间隙配合，侧边设置有径向的紧定螺钉安装位，

　　安装时将旋钮套入调节螺杆端部后，拧紧紧定螺钉即可实现周向固定，不会出现旋钮空转的情况，安装拆卸都十分便捷，日常维护更换不需要复杂的工装。从安装边界来看，旋钮的轴向厚度控制在合理范围，安装后突出刀架操作面的高度不会干涉刀架的回转动作，也不会在拖板快速移动时碰撞到床身的其他防护部件，外周的最大回转直径适配小型车床的操作空间，操作时手腕的转动幅度刚好符合人工操作的舒适区间，不需要过度摆动手腕即可完成全行程的调节动作。功能层面，这款旋钮除了传递扭矩带动调节螺杆转动实现滑板的滑动进给之外，端面的平整结构也可以作为临时的敲击基准面，在刀架需要轻微敲正定位时，可以使用铜锤轻敲旋钮端面，不会因为局部受力出现崩裂变形，

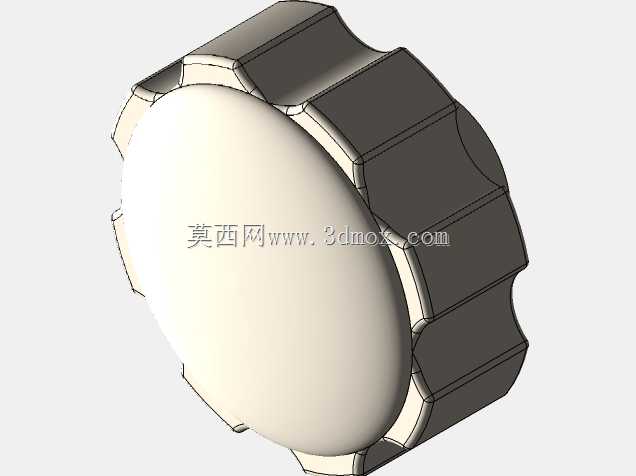

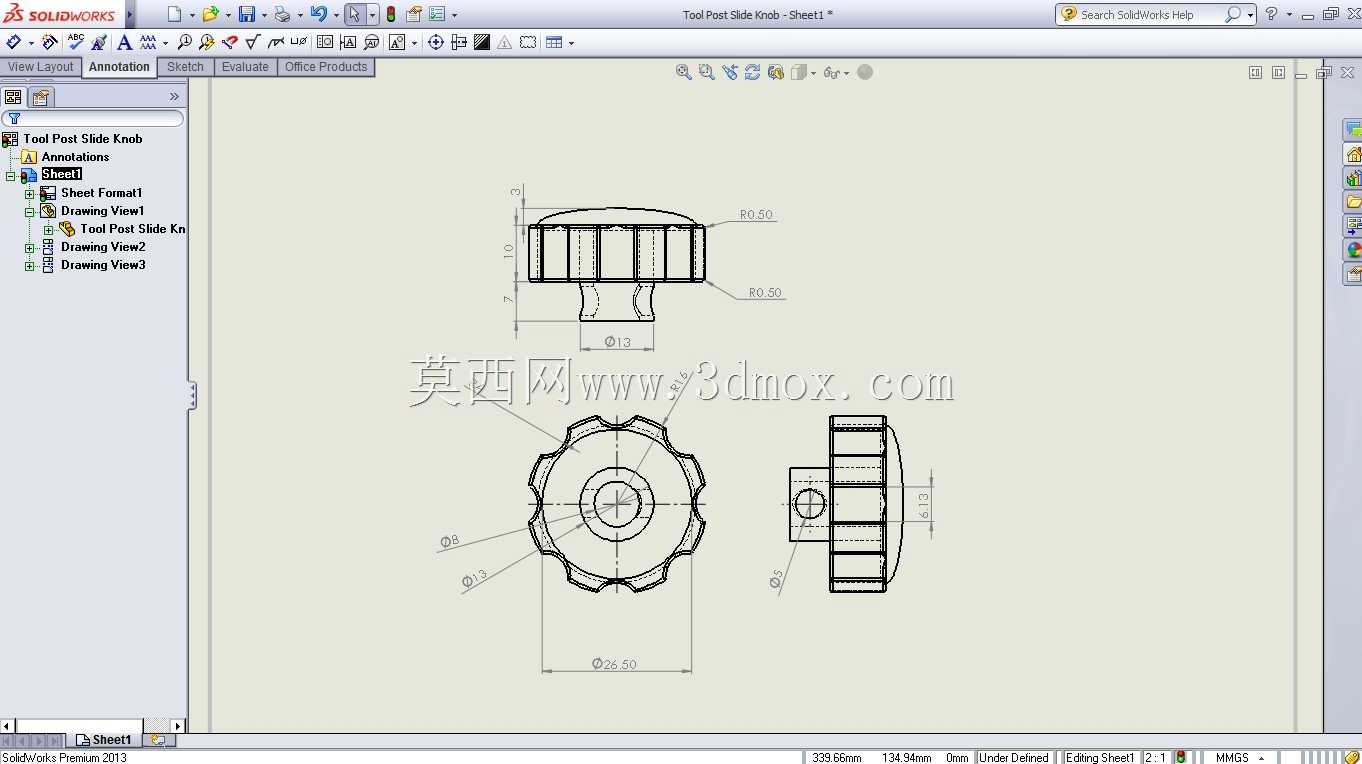

　　金属材质的刚性足够承受日常操作中的轻微冲击。在建模过程中，重点还原了外周防滑棱的拔模角度，所有棱边的过渡圆角都做了统一处理，安装孔的同轴度、紧定螺钉孔的位置度都按照实际加工公差做了参数化约束，既可以直接用于这类操作旋钮的加工出图参考，也可以导入车床的整机装配模型中，完成刀架操作端的结构装配校验，验证操作空间是否存在干涉，评估操作的便捷性。这类手动操作件虽然结构不复杂，但是直接影响设备的操作手感，设计时需要平衡防滑性能、操作舒适度、结构强度三者的关系，这款旋钮的结构经过长期的现场使用验证，没有出现易断裂、易打滑的问题，是小型车床刀架部件上十分成熟的操作结构。
