埃里克·扬设计摆动式蒸汽机结构模型

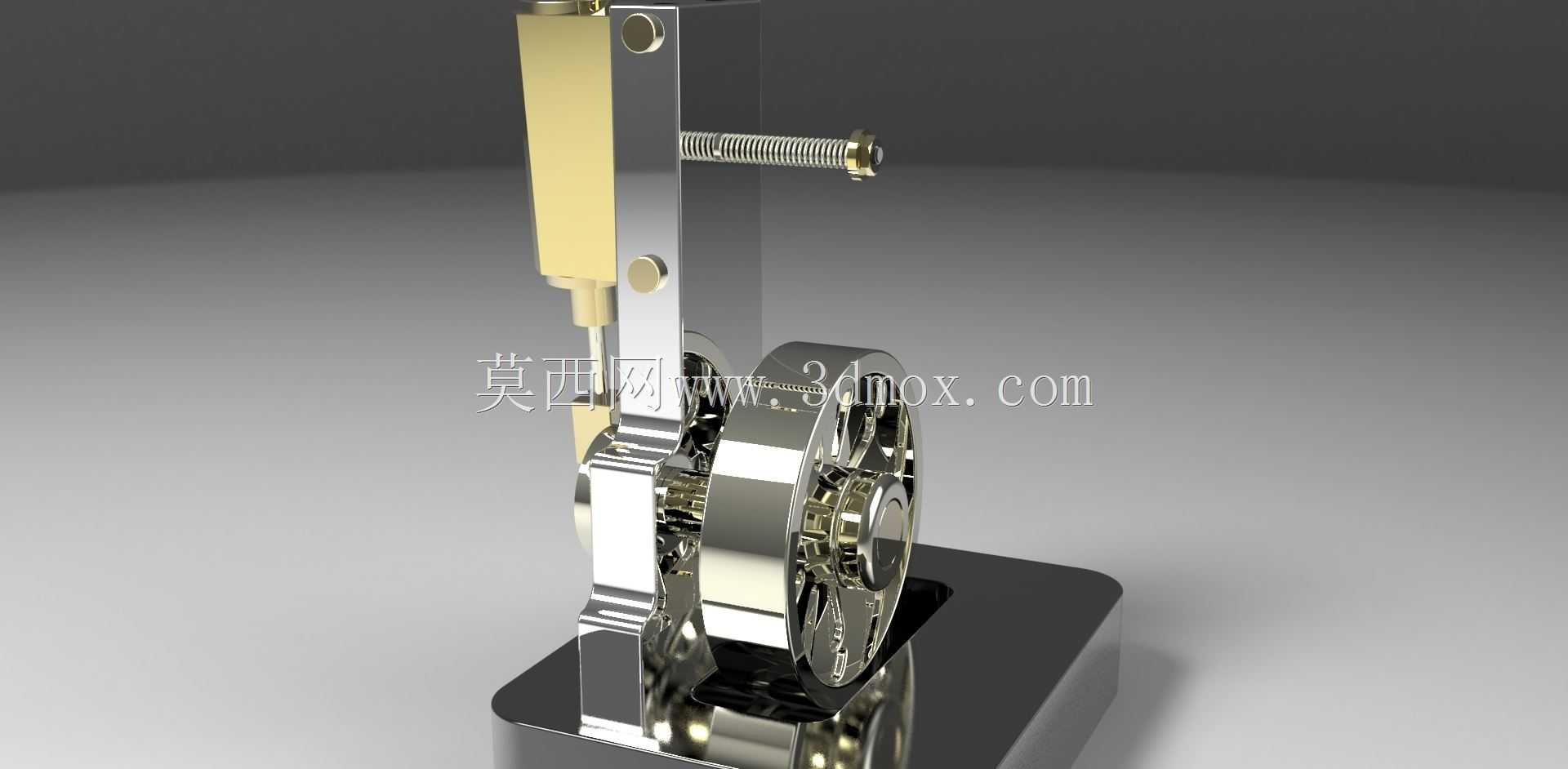

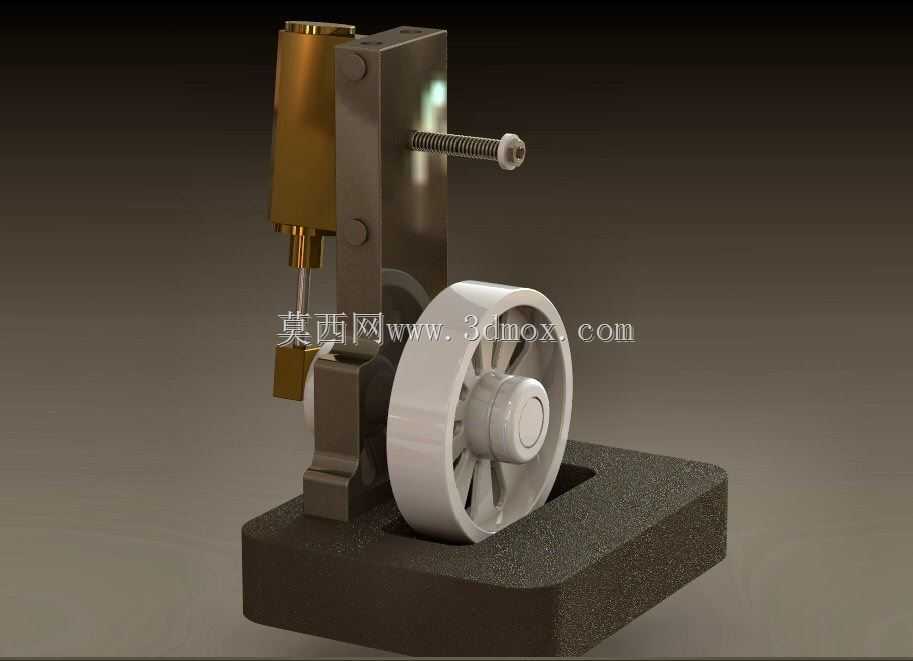

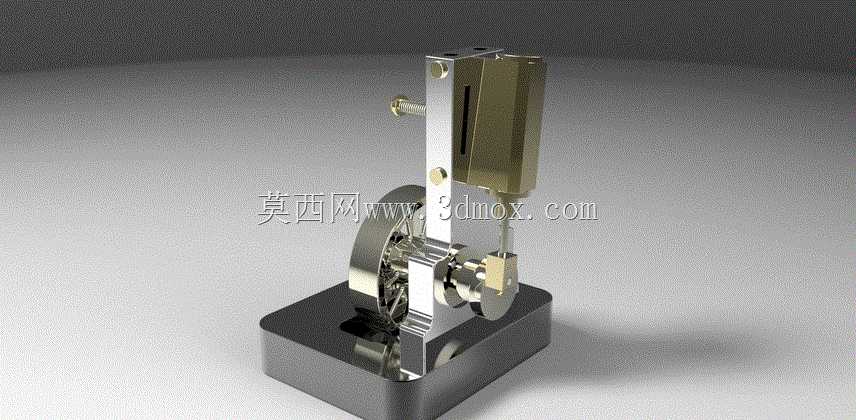

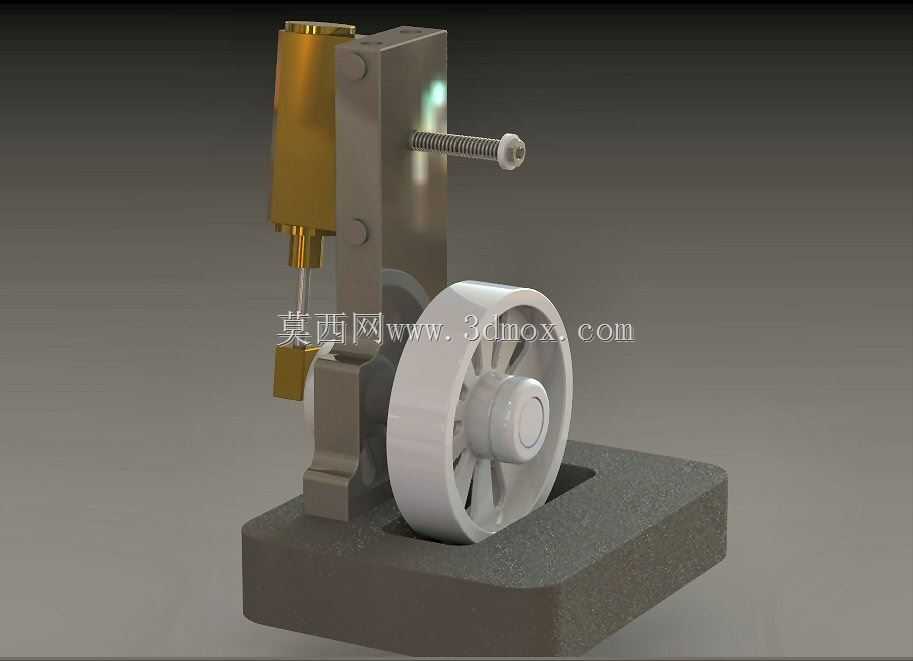

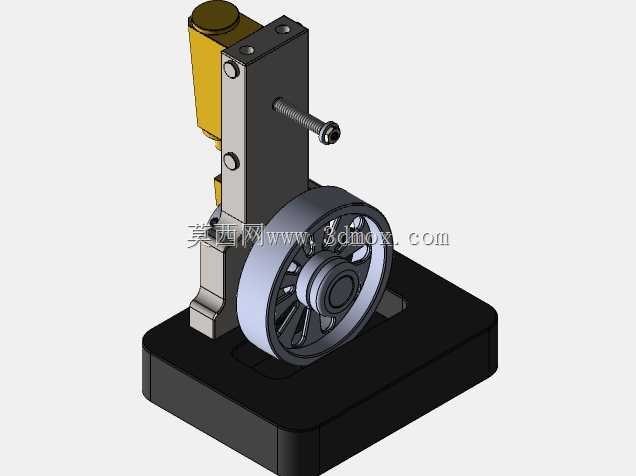

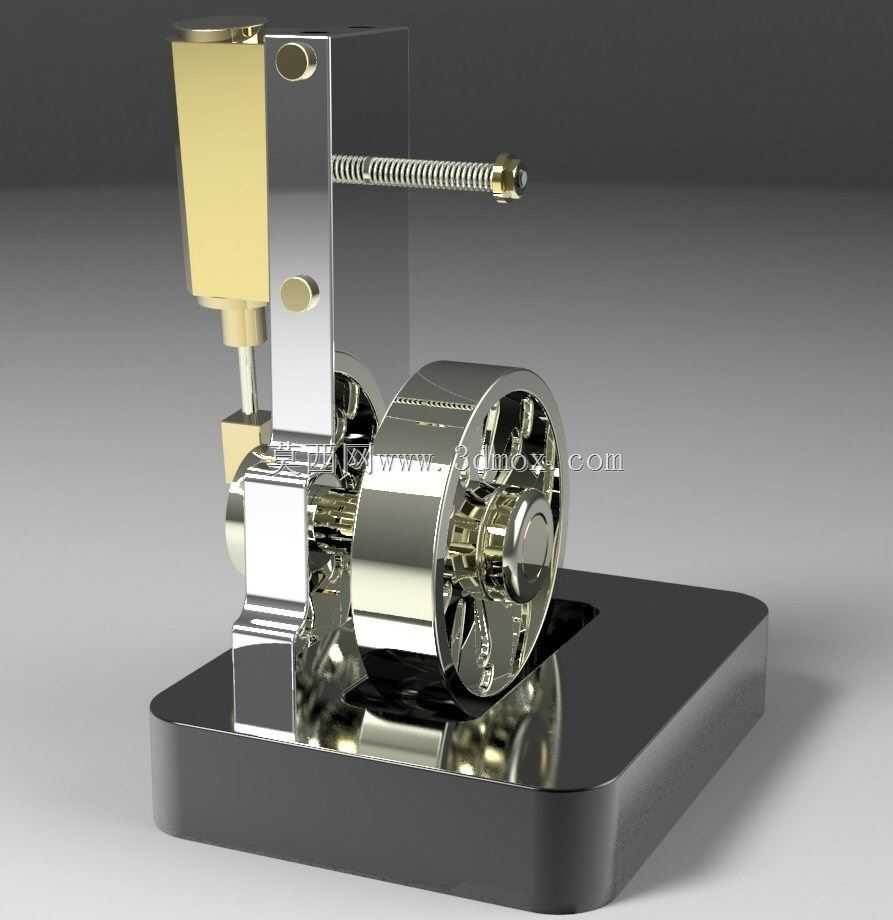

　　这款摆动式蒸汽机的结构设计，核心围绕小功率热能动力转换场景展开，常见于教学演示装置、小型动力模型、精密机械动力演示单元的配套结构参考，区别于传统固定式汽缸蒸汽机，其采用汽缸绕固定支点摆动的配气方式，省去了复杂的滑阀配气机构，整体结构更紧凑，加工装配难度更低，适合小尺寸动力单元的应用需求。从功能特性来看，该结构通过汽缸的周期性摆动，同步完成进汽、排汽的气路切换，高压蒸汽进入汽缸腔室后推动活塞做往复直线运动，活塞连杆直接与飞轮轮组的偏心轴连接，将直线往复运动转化为飞轮的旋转运动，飞轮自带的配重结构可储存转动惯量，抵消活塞往复运动的死点冲击，保证动力输出的连续性与平稳性。设计思路上，整体采用立式布局，

　　汽缸安装支架与底座采用一体化的刚性支撑结构，支架上预留的两个定位销轴孔分别作为汽缸摆动支点、弹簧复位组件的安装位，复位弹簧一端连接支架上部的调节螺栓，另一端连接汽缸上部的连接点，可通过调节螺栓的旋入长度调整弹簧预紧力，匹配不同蒸汽压力下的汽缸摆动行程，避免配气相位错位导致的动力损失。外形与安装边界方面，整体底座采用矩形平板结构，边缘做圆角过渡处理，安装时可通过底座四角的预留孔位完成与安装基面的固定，整体结构的重心落在底座中心区域，飞轮旋转时的动平衡余量控制在合理范围内，高速运转时不会出现明显的整机振动。传动轮组采用镂空辐条式结构，在保证轮组结构强度的前提下降低了转动惯量的冗余，同时减少了轮组旋转过程中的空气阻力，

　　活塞与汽缸的配合面采用精密间隙配合，无需额外的密封件即可满足低压蒸汽工况下的密封要求，支架与底座的连接采用定位销加紧固螺钉的组合方式，既保证了装配位置精度，也便于后期的拆解维护。该结构的所有运动部件均做了运动干涉校验，汽缸摆动过程中与支架、复位弹簧、轮组之间均预留足够的安全间隙，不会出现运动卡滞的问题，适合作为小型蒸汽机设计、机械原理教学、动力模型制作的结构参考，也可直接用于小型蒸汽动力演示装置的加工制作。
