塔姆巴塞传动滚筒马达结构设计方案

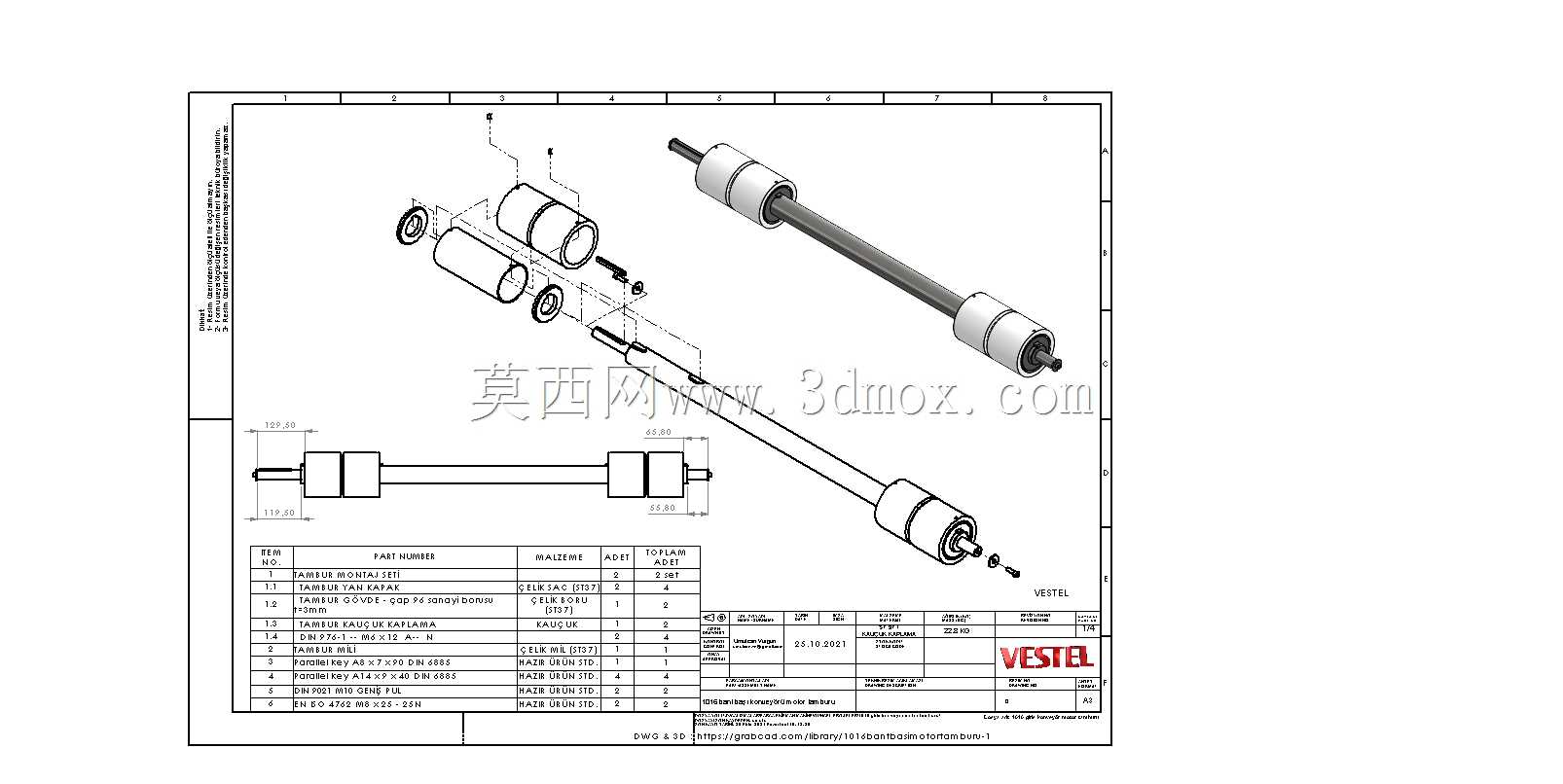

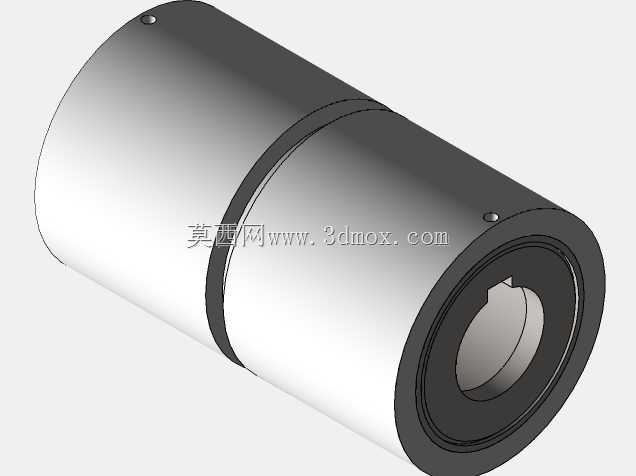

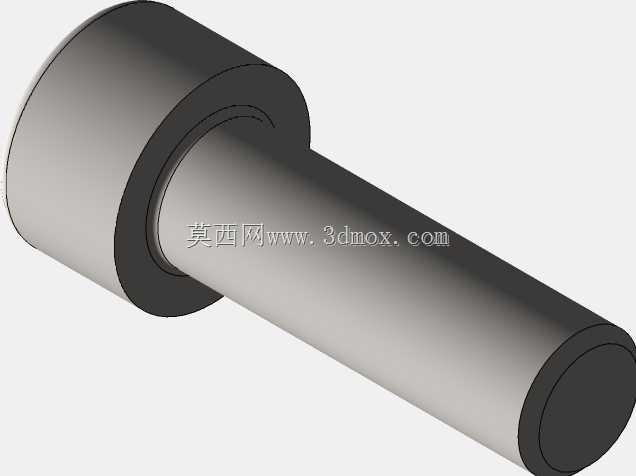

　　在轻型输送设备的动力端设计中，这类内置式滚筒马达常被用作皮带线、小型分拣输送线的核心动力输出部件，替代传统的外置电机配减速箱的外露式传动方案，能大幅缩减输送设备端部的安装空间，避免传动部件外露带来的安全防护隐患，尤其适合食品包装、电子元器件组装线这类对设备整洁度、安全防护等级有较高要求的作业场景。从结构拆解来看，该组件将动力输出轴、滚筒筒体、端盖密封件、内置传动副整合为同轴式装配结构，核心的长轴贯穿整个滚筒筒体，两端通过轴承座结构实现筒体相对固定轴的回转支撑，两端伸出的轴头作为安装基准，可直接卡入输送线架的安装卡槽内，无需额外设计复杂的电机安装支座。设计过程中优先考虑了安装边界的通用性，

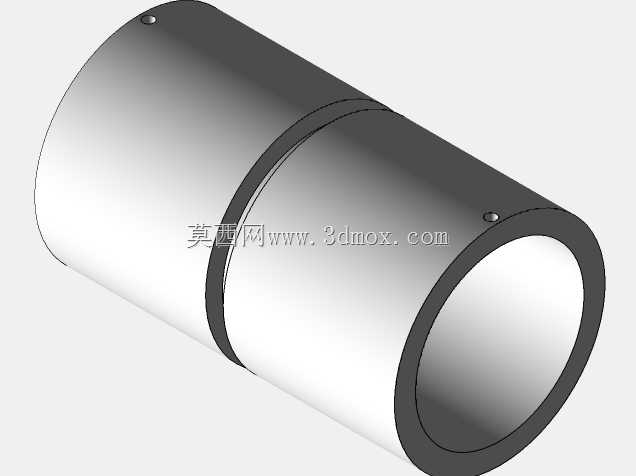

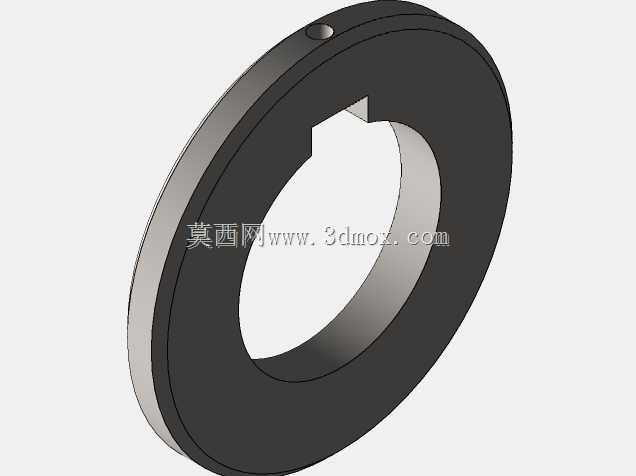

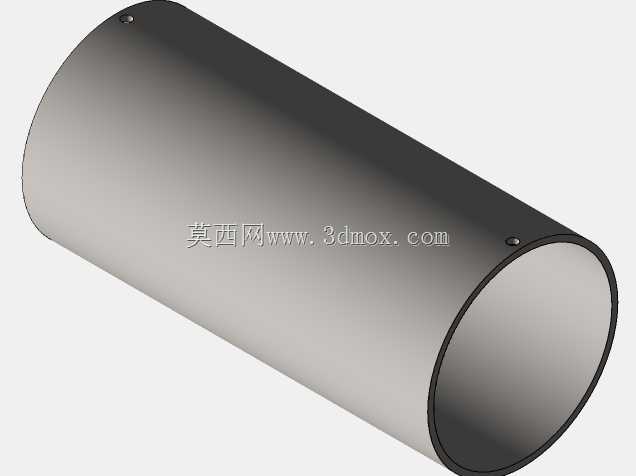

　　轴端的定位尺寸匹配常规轻型输送线的架体开槽宽度，筒体的外径尺寸适配常见厚度的PVC输送皮带的弯曲半径，避免皮带运行过程中出现过度弯折导致的早期疲劳损坏。筒体两端的密封结构采用阶梯式止口配合，能阻挡输送场景中的粉尘、少量喷淋水进入筒体内部，保护内置的传动部件不受异物侵入，延长组件的维护周期。从功能特性上看，这种同轴式的滚筒马达将传动部件完全内置，运行过程中传动噪音更低，动力传递路径更短，相比外置电机链传动的方案，传动效率有明显提升，同时外露部件仅为两端的固定轴头，日常设备清洁时无需避让复杂的外露传动结构，更适合有定期清洁消杀要求的生产场景。设计时还对轴的受力做了针对性优化，长轴的中间段做了等强度的直径变化处理，在轴承支撑位、

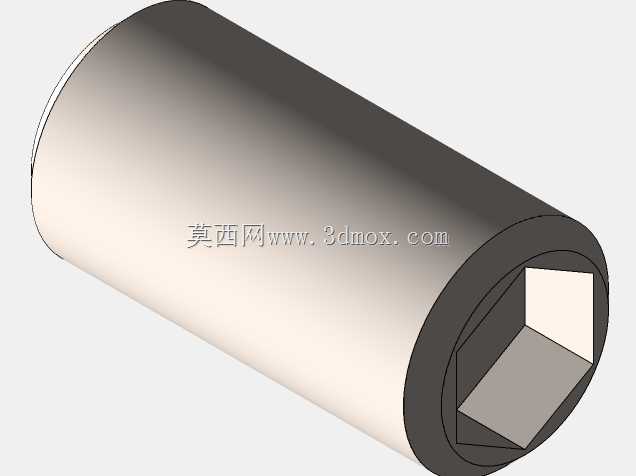

　　筒体配合位预留了精准的轴肩定位，避免装配过程中出现筒体窜动，两端的轴头做了扁位结构，安装时可配合架体上的紧定螺钉实现周向锁止，防止设备运行过程中轴头随滚筒转动出现松动。整个组件的装配逻辑遵循分层同轴装配的思路，所有零件均以中心长轴为装配基准，依次装入轴承、筒体、端盖、密封件，装配流程简洁，后续维护时仅需拆下端盖即可更换内部易损件，无需将整个组件从线体上完全拆除，能大幅降低线体停机维护的时间成本。在实际选型适配时，可根据输送线的负载、运行速度匹配对应功率的内置动力单元，该结构的安装尺寸兼容同规格的无动力滚筒，可直接对现有无动力输送线进行动力化改造，无需重新加工线体的安装位，改造适配性较强。
