同步带轮轴系传动组件结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:507974
  • 同步带轮轴系传动组件结构设计
  • 同步带轮轴系传动组件结构设计
  • 同步带轮轴系传动组件结构设计
  • 同步带轮轴系传动组件结构设计
  • 同步带轮轴系传动组件结构设计
  • 同步带轮轴系传动组件结构设计
  • 同步带轮轴系传动组件结构设计

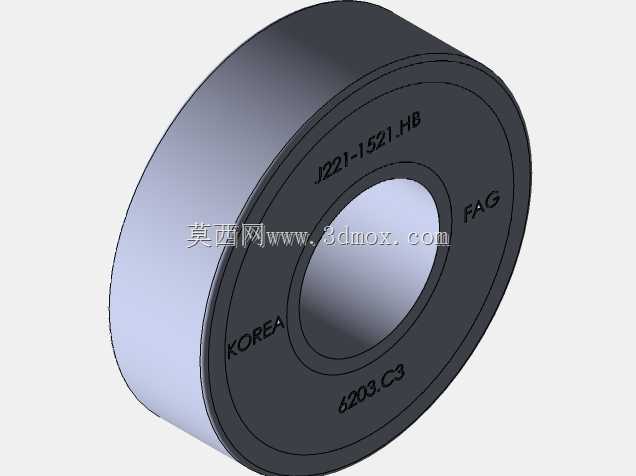

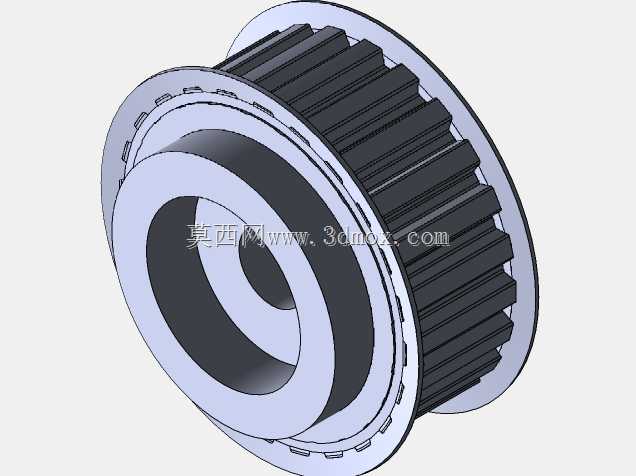

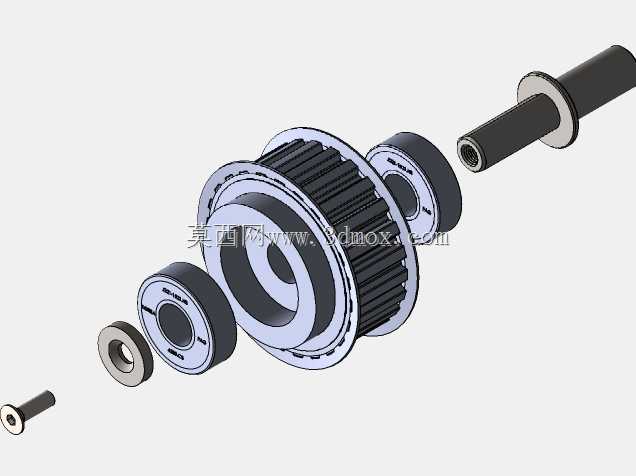

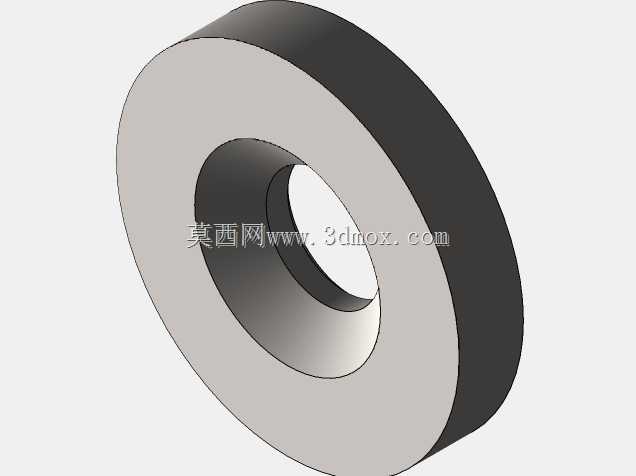

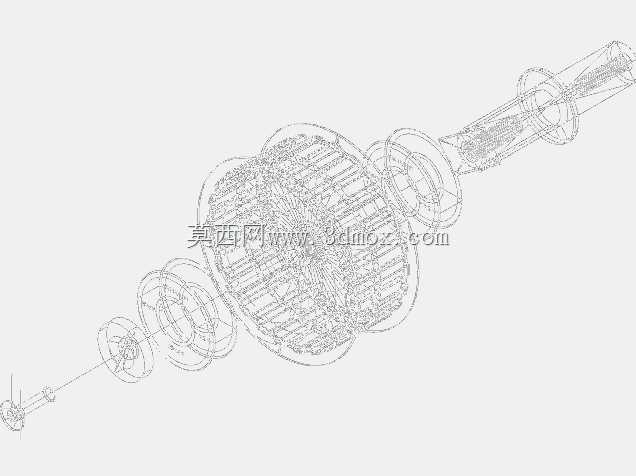

  这套同步带轮轴系组件,常见于轻载自动化输送线、小型包装设备的进给传动单元,也可适配桌面型加工设备的主轴进给传动链路,核心作用是将伺服端输出的旋转扭矩通过同步带啮合传递至执行端,相比平带传动能保证精准的传动比,不会出现打滑丢转的问题,相比齿轮传动又能缓冲小幅振动,适配中心距稍大的传动布局。从结构拆分来看,组件包含同步带轮主体、两端支撑深沟球轴承、定位隔套、穿装芯轴以及端部锁紧垫片,每个零件的配合边界都经过公差匹配设计:带轮内孔与轴承外圈采用基轴制过渡配合,保证轴承外圈不会随带轮转动出现跑圈问题;轴承内圈与芯轴采用基孔制过盈配合,配合段长度刚好覆盖轴承内圈宽度,避免装配时内圈受额外轴向力。设计时优先考虑了安装维护的便捷性,

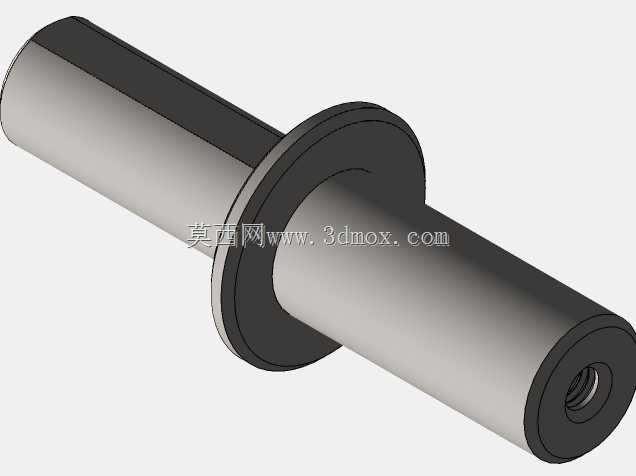

  芯轴采用台阶式结构,一端带限位轴肩,另一端通过平垫片加锁紧结构固定,拆卸时不需要专用拉马就能将整个轴系从安装座中取出,隔套的厚度经过尺寸链核算,装配完成后轴承预留了0.02mm左右的轴向游隙,既不会因为间隙过大出现传动窜动,也不会因为预紧过紧导致轴承运转温升过高。带轮的齿形采用圆弧齿同步带适配轮廓,齿槽的粗糙度控制在Ra1.6以内,能减少和同步带啮合时的摩擦损耗,带轮两侧的挡边高度高出齿顶1.5mm,能避免高速运转时同步带出现跑偏脱齿的问题。安装边界上,整个轴系的径向最大尺寸为带轮的齿顶圆直径,轴向安装尺寸由芯轴两端的安装位间距决定,安装座的支撑孔位需要和芯轴两端的轴径匹配,同轴度公差控制在0.03mm以内,

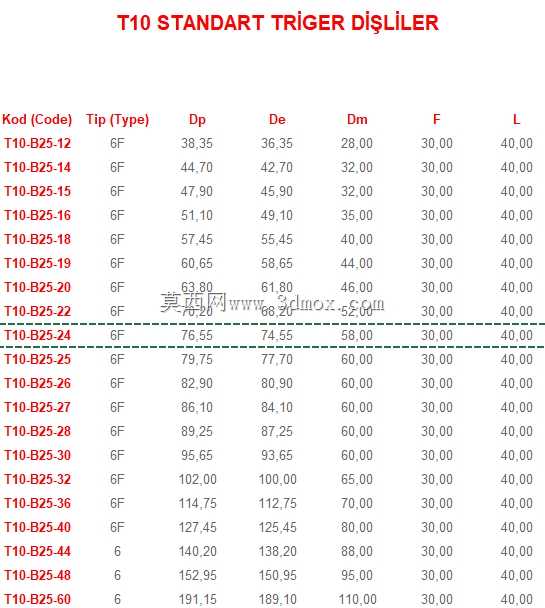

  就能保证整个轴系运转平稳,在额定转速下的径向跳动量不超过0.05mm,满足大部分中低速轻载传动场景的精度要求。实际选型适配时,可根据传递扭矩的大小调整带轮的齿宽以及轴承的额定动载荷,芯轴的材质可选45号钢调质处理,带轮可选铝合金材质降低整体转动惯量,适配频繁启停的传动工况。
