新松机器人锥形连接臂杆结构

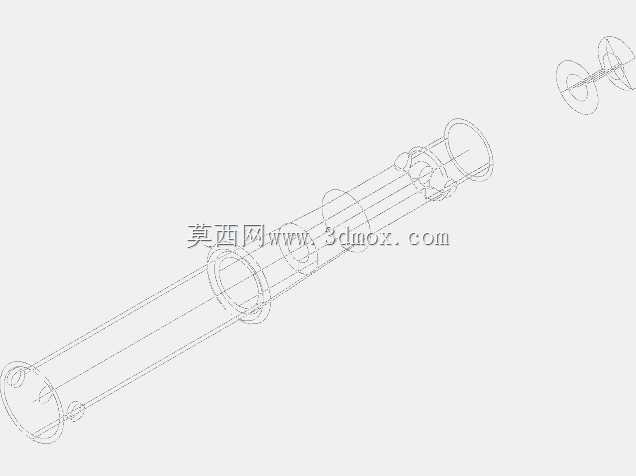

　　这款锥形臂杆是工业机器人末端执行器与主臂之间的核心连接构件，主要应用于轻载搬运、分拣类工业机器人的小臂传动段，在3C电子装配、小件物料上下料的作业场景中，承担末端负载传递、运动轨迹导向的作用。从结构设计来看，臂杆采用三段式变径锥形结构，靠近主臂连接端的管径更大，向末端执行器方向逐步收窄，这种变径设计并非单纯为了外形规整，而是结合了材料力学的受力分布逻辑——靠近主臂侧的连接位置需要承受更大的弯曲力矩，增大管径可以在不额外增加整体重量的前提下，提升臂杆的抗扭、抗弯刚度，避免高速启停作业时臂杆出现挠性形变影响定位精度。臂杆整体采用空心薄壁结构设计，内部预留的通腔可以走布末端执行器的气管、信号线缆，避免线缆外露在作业过程中被周边设备剐蹭，

　　同时空心结构能有效降低臂杆自身重量，减少机器人关节电机的负载余量消耗，提升关节运动的响应速度。在安装边界设计上，臂杆的大径端端面加工有两个对称的定位销孔，用于和主臂输出法兰的定位销配合，实现装配时的快速对位，销孔旁预留的螺纹安装孔采用内六角沉头设计，装配后螺栓头不会突出臂杆外表面，避免臂杆回转过程中与周边防护结构、管线产生干涉。臂杆的小径端同样设置有对应的连接孔位，用于和末端快换盘或者执行器法兰对接，两端的连接端面都做了精加工铣平处理，平面度控制在合理公差范围内，保证连接后臂杆的同轴度，减少高速运动时的偏心振动。从实际使用场景出发，这款臂杆的外表面做了哑光硬质氧化处理，在车间多粉尘、少量切削液飞溅的环境下，能具备不错的耐磨、

　　抗腐蚀性能，长期使用不会因为表面锈蚀影响装配精度。设计过程中还特意规避了臂杆外表面的突兀凸起结构，所有过渡段都采用大圆角顺滑衔接，一方面能减少应力集中，避免长期交变载荷下臂杆出现疲劳断裂，另一方面也能减少臂杆运动过程中的风阻，在高速往复运动时降低气流扰动带来的微小振动，对于需要毫米级定位精度的分拣作业场景来说，这类细节设计会直接影响设备的长期运行稳定性。
