带环槽圆柱定位销轴结构设计

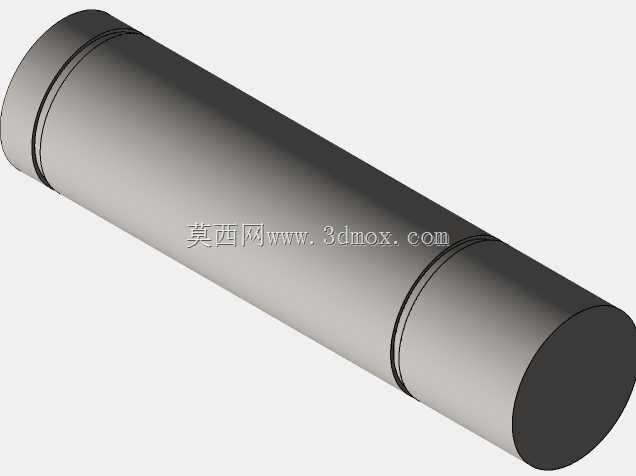

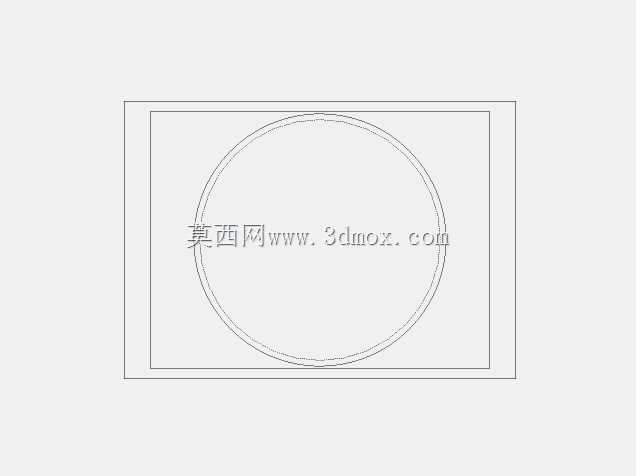

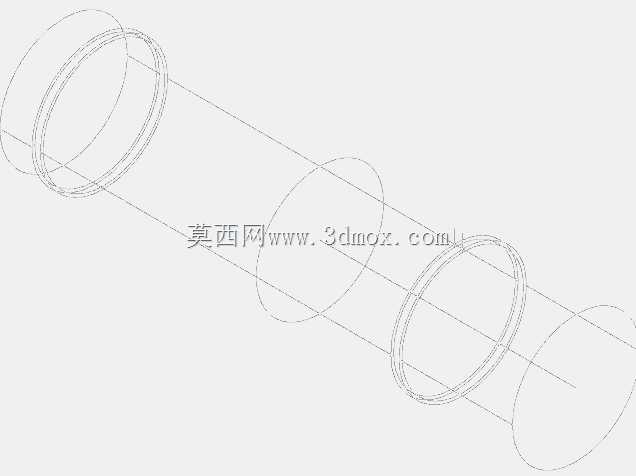

　　这类带环槽的圆柱销轴，在工装夹具、输送线辊组、小型铰接机构里应用十分普遍，日常做设备改型或者新线搭建时，经常会碰到需要这类零件的场景。从结构上看，主体为等直径圆柱主体，两端靠近端面位置加工有环形凹槽，这类环槽主要用于安装轴用挡圈，实现销轴在安装孔内的轴向限位，避免设备运行过程中销轴受轴向窜动脱出，相比传统的开口销限位，挡圈配合环槽的限位方式安装效率更高，轴向占用空间更小，适合安装空间紧凑的铰接点位。设计这类销轴的时候，首先要确认安装场景的载荷特性，如果是用于静态定位的场景，轴径与安装孔的配合可选H7/h6的间隙配合，方便拆装维护；如果是用于铰接转动的场景，配合间隙要适当放大，同时环槽的位置要避开铰接副的摩擦接触面，

　　避免挡圈与转动件发生剐蹭。外形上整体为光滑圆柱面，没有额外的键槽或者扁位，靠圆柱面的配合实现径向定位，两端做了小倒角处理，装配时可以顺利导入安装孔，不会刮伤孔壁的加工面。安装边界方面，要注意两端环槽到端面的距离需要匹配对应规格轴用挡圈的安装尺寸，挡圈装入后要完全卡入环槽内，突出轴面的厚度要小于安装座的沉台深度，避免装配后挡圈与安装座端面产生干涉。实际选型时，销轴的有效长度要略大于被连接件的总厚度，保证两端挡圈安装后有足够的压紧余量，同时圆柱面的粗糙度要控制在Ra1.6以内，减少铰接转动时的磨损量，延长零件的更换周期。做三维建模的时候，要注意环槽的槽底圆角、槽宽尺寸要符合对应挡圈的标准尺寸，不能随意设定槽的参数，

　　否则会出现挡圈装不进去或者卡接不牢的问题，圆柱主体的同轴度公差要控制在0.02mm以内，避免装配后出现卡滞、转动不顺滑的情况。这类零件虽然结构简单，但在很多设备里都是核心的连接定位部件，一旦失效会导致机构错位甚至设备停机，所以设计时每个尺寸参数都要结合实际安装工况来确定，不能照搬通用标准件的尺寸直接套用。
