Krimelte密封胶手动涂抹器结构设计

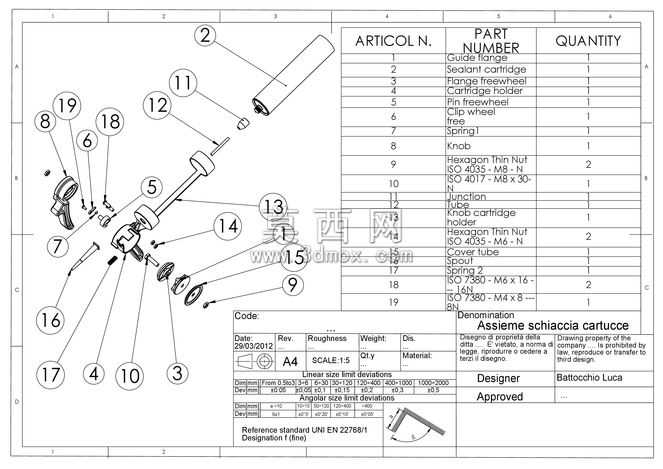

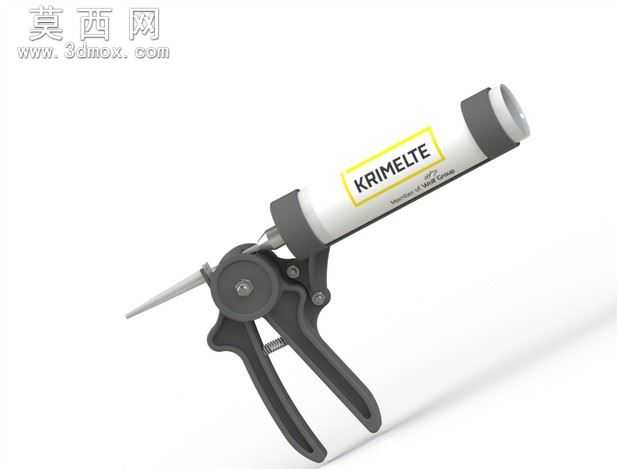

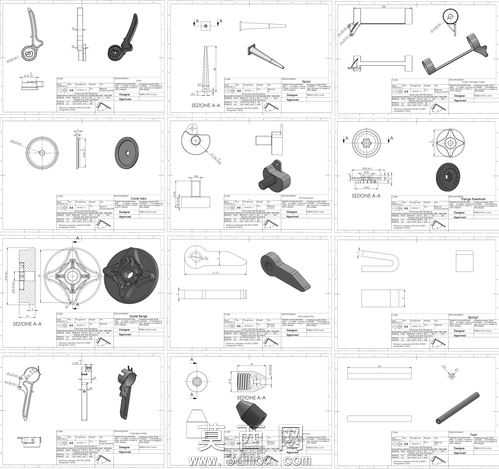

本作品为手动式密封胶涂抹器三维建模设计，整体采用SolidWorks完成全参数化零件建模与总装配合，建模过程严格遵循机械设计公差规范，所有零件均保留完整可编辑特征树，方便后续修改迭代。设计核心采用蠕动泵工作原理实现密封胶的稳定输送，整体结构分为胶管容纳仓、传动按压组件、单向止回结构、出胶嘴四大模块，各模块间通过标准螺纹紧固件与卡扣结构实现快速拆装，无需额外工具即可完成胶管的装载与卸载操作。建模阶段针对手持操作的人机工程学进行了优化，手柄部位做了贴合手掌弧度的曲面造型，表面添加防滑纹理材质，渲染时采用哑光工程塑料作为手柄主体材质，金属传动件赋予磨砂不锈钢材质，弹簧零件做镀锌金属质感处理，胶管部分采用半透明硅胶材质还原真实耗材外观，出胶嘴采用高光泽硬质塑料材质区分功能部件。结构设计上重点优化了蠕动轮与胶管的接触曲面，通过多组滚轮的连续挤压实现胶液的匀速输出，避免传统挤压式胶枪出胶不均、断胶的问题，同时设置了复位弹簧结构保证按压操作后传动组件自动回位，可实现连续施胶作业。针对耗材替换需求，胶管仓采用快拆式端盖设计，端盖与仓体通过细牙螺纹连接，配合密封胶圈防止胶液渗漏，每次使用后仅需更换内置密封胶管即可重复使用工具主体，大幅降低使用成本。总装建模过程中完成了全局干涉检查，对所有活动零件添加了行程限位配合，模拟实际按压操作的运动行程，验证传动结构无卡滞、无干涉，同时对关键受力零件做了结构强度优化，在保证壁厚均匀的前提下增加加强筋结构，避免长期使用出现结构变形。渲染阶段采用工作室光照环境，多角度展示产品的装配关系与外观细节，爆炸视图清晰呈现每个零件的装配位置与连接关系，工程图视图完整标注各零件的序号、规格与装配数量，符合机械加工图纸的规范要求，可直接用于后续的手板制作与量产开模参考。
