海军营地简易型材焊接仓床框架设计

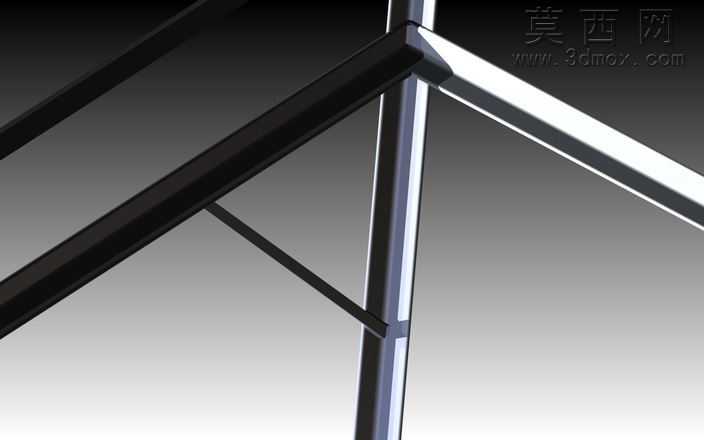

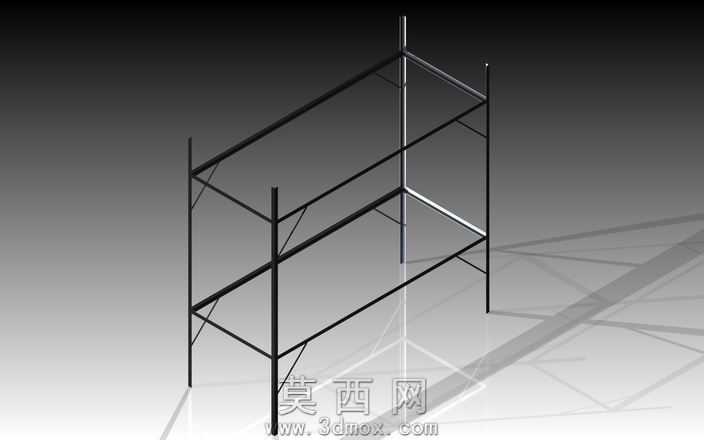

本作品为适配海军服役期间营地使用需求设计的简易仓床钢框架结构，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循低成本易加工的设计原则，所有构件均采用标准L型型材作为基础原料，通过焊接工艺完成各节点的刚性连接，无需额外定制异型构件，极大降低了生产制作的物料与加工成本。建模阶段对每一根型材的截面尺寸、长度参数、搭接位置都做了精准的参数约束，所有焊接节点均做了贴合实际加工的结构处理，还原真实焊接作业中型材搭接的贴合形态，避免出现建模中常见的构件穿插、虚接等不符合生产实际的问题。渲染阶段采用哑光黑色金属材质模拟型材焊接后的防锈涂装效果，材质参数调整中兼顾了金属构件的轻微反光特性与涂装后的哑光质感，搭配渐变灰色背景与软阴影效果，清晰呈现框架的整体层级结构与空间形态，通过光影关系直观展示各层床架的支撑结构、斜向加固撑杆的排布位置，让观看者可以快速理解框架的受力逻辑。整体结构采用多层框架设计，竖向立柱作为主要承重构件，横向型材通过焊接连接形成床面支撑边框，斜向撑杆分布在框架侧面与层间位置，形成稳定的三角支撑结构，有效提升整体框架的抗形变能力，避免长期使用过程中出现框架晃动、变形的问题。设计过程中充分考虑营地使用的实际需求，省略了非必要的装饰性构件，仅保留核心承重结构，预留的床面位置可直接铺设通用尺寸的木板作为床垫承载面，无需额外加工配套构件，整体结构拆装便捷、加工难度低，可快速完成批量制作与现场搭建，完全适配营地临时住宿场景的快速部署需求，所有结构节点的设计均贴合常规焊接加工的工艺能力，无需特殊加工设备即可完成全部构件的制作与组装。
