钢丝绳夹式紧固锁紧夹三维结构设计

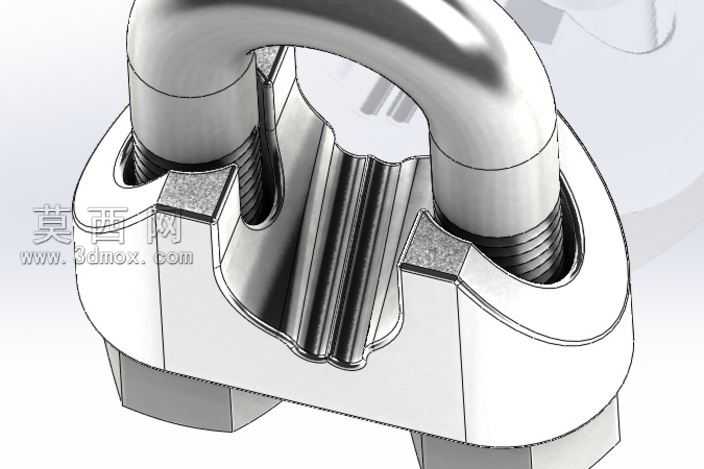

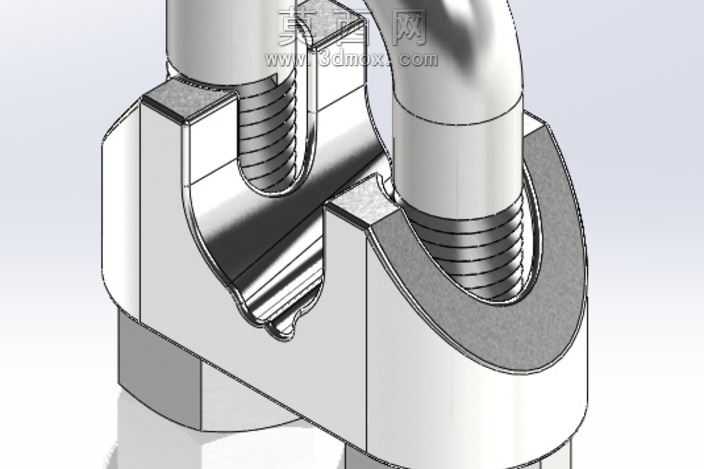

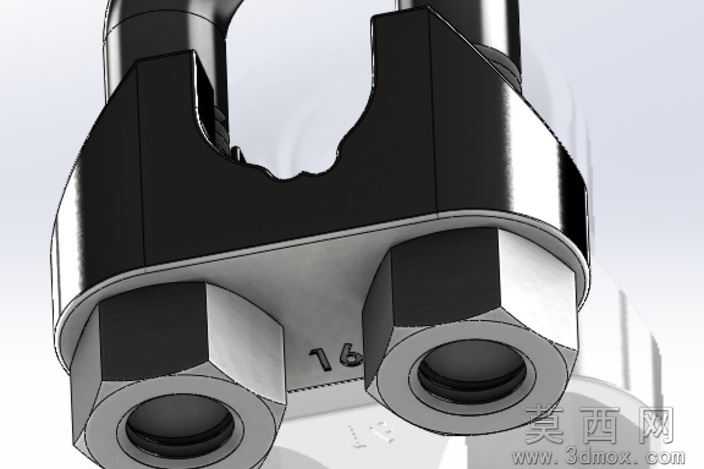

本作品采用SolidWorks完成全参数化三维建模，整体围绕钢丝绳锁紧夹持的功能需求展开结构设计，建模过程中严格遵循机械加工的工艺合理性，对每一处结构的尺寸公差、装配间隙都做了对应约束，确保模型可直接导出工程图用于生产参考。从结构来看，主体夹座采用U型半包式结构，内侧设置与钢丝绳外径匹配的弧形贴合面，搭配两个对称分布的锁紧螺栓，螺栓端部做了圆弧过渡处理，避免锁紧时对钢丝绳表面造成压伤，夹座与螺栓配合的螺纹孔做了深度冗余设计，保证螺栓旋合长度满足锁紧力要求，不会出现滑牙、脱扣的问题。渲染阶段采用金属材质真实质感表现，夹座主体赋予哑光镀锌钢材质，还原普通五金件的表面处理效果，螺栓部分赋予亮面不锈钢材质，区分不同零件的材质差异，场景采用柔和的三点布光，既清晰展现夹座内部的弧形贴合面、螺纹啮合细节，也通过明暗对比突出零件的棱边倒角、装配间隙等结构特征，没有添加多余的装饰元素，完全服务于结构展示的需求。设计思路上，优先考虑夹持的可靠性，两个螺栓对称施力的结构可以让夹座对钢丝绳的抱紧力均匀分布，避免单侧锁紧导致的钢丝绳偏移、夹持力不足问题，夹座底部的六角结构设计，方便安装时使用扳手固定夹座，配合螺栓锁紧操作，无需额外的夹持工具固定主体，提升现场安装的便捷性；同时在夹座与钢丝绳接触的弧形面做了细微的防滑纹理设计，在渲染图中可以看到接触面的细微磨砂质感，能够增大夹持摩擦力，防止钢丝绳受拉时出现滑移松脱。建模过程中对所有零件做了干涉检查，确保螺栓旋入过程中不会与夹座本体、钢丝绳模型发生干涉，装配体的配合关系完全还原实际装配逻辑，螺纹部分采用真实螺旋扫描建模，而非简单的贴图示意，能够清晰展现螺纹的牙型、旋合长度等细节，方便使用者观察内部的啮合状态，整体模型结构简洁实用，没有冗余的设计结构，完全贴合五金紧固件的实际生产形态，可用于机械设计教学、五金产品选型参考、装配模拟演示等多个场景。
