多工位可调式机械夹持安装支架结构

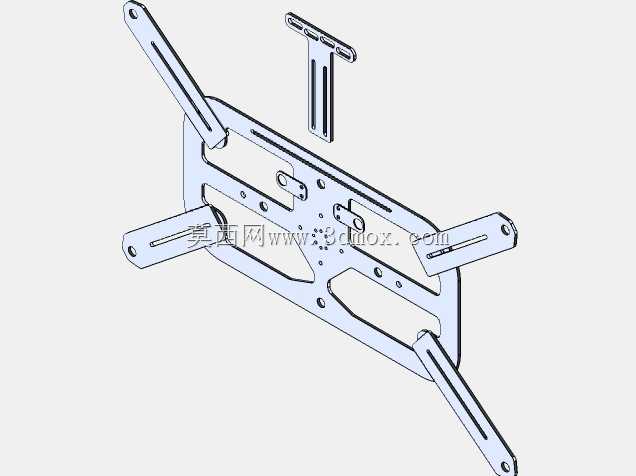

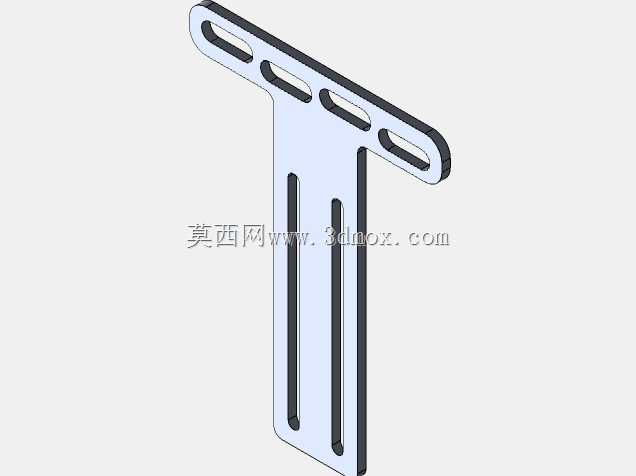

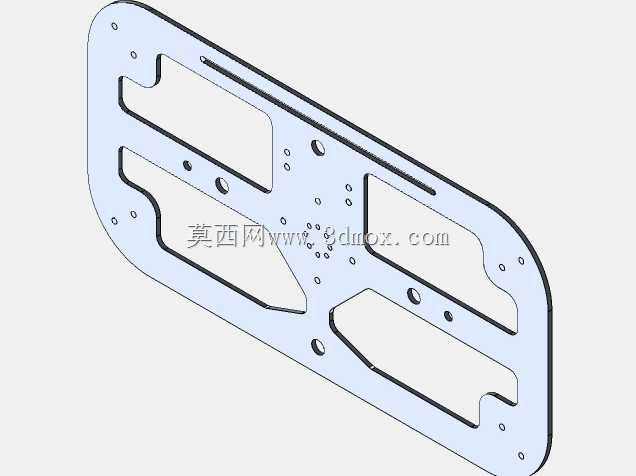

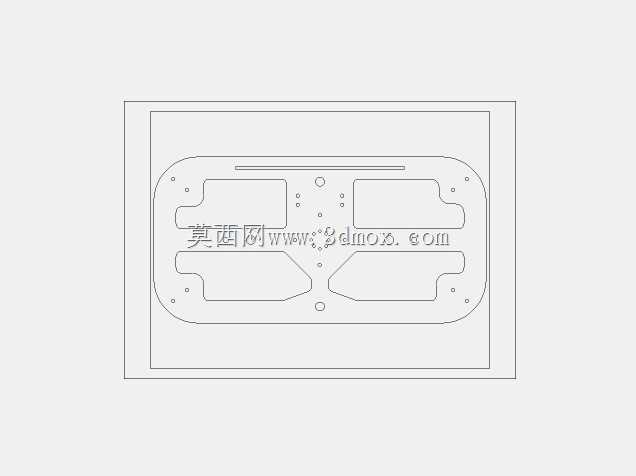

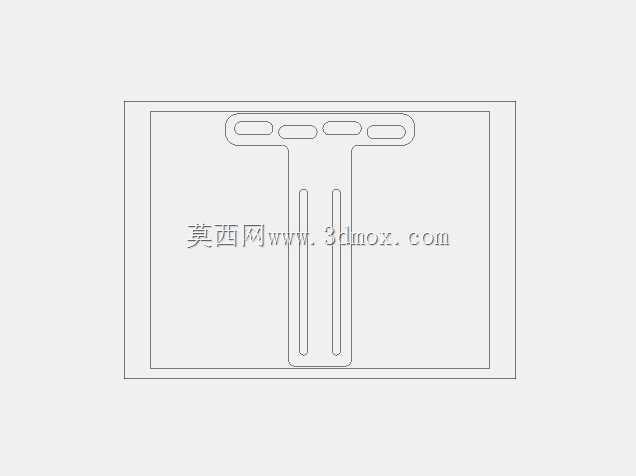

　　这套可调式夹持安装支架，主要面向轻载自动化执行端的搭载需求，常见于桌面级分拣机械手、教学实验机械爪、小型物料移载机构的末端连接环节，用来替代固定尺寸的安装座，解决不同规格执行器、传感器的适配安装问题。从结构设计来看，主体承载板采用镂空减重的板式结构，在保证板面抗弯强度的前提下，通过大面积的异形挖槽削减整体自重，降低机械臂末端的负载冗余，避免末端惯量过大影响运动定位精度。板面上分布的多组安装孔位，既有等距排布的标准螺纹孔，也有长圆形的调节腰槽，腰槽的走向覆盖了横向、纵向以及斜向多个维度，搭配五根独立的可调支臂，每根支臂同样开有通长腰槽，可根据搭载部件的安装孔距自由调整支臂的伸出长度、固定角度，

　　不需要额外加工转接板就能适配不同尺寸的夹爪、真空发生器、视觉检测模块等末端部件。设计时充分考虑了安装边界的兼容性，主体板的中心区域预留了密集的标准孔阵，可直接匹配市面主流的小型舵机、微型电动推杆的输出法兰，支臂末端的孔位可直接连接夹爪指节、吸盘支架等执行零件，整体安装后所有支臂的调节范围覆盖主体板周向360度的空间，不会出现调节死区。在实际产线应用场景中，这类支架多用于3C电子小件分拣、实验室样本移载、轻工产品包装工位的末端执行部分，相比一体式的夹持固定座，它的可调属性能大幅缩短机构改型的周期，当需要更换不同规格的夹爪或者增减检测元件时，只需要松开支臂的固定螺丝调整位置即可，不需要重新设计加工整个安装板。

　　结构的受力设计也做了针对性优化，所有腰槽的边缘都做了应力卸荷的圆角处理，支臂与主体板的连接位置采用加宽的贴合面，避免紧固后出现应力集中导致的板件变形，即使在频繁启停的快速移载工况下，也能保证搭载部件的安装刚性，不会出现支臂偏移、部件松动的问题。整体结构没有复杂的曲面特征，所有板件都可采用钣金冲压或者线切割加工成型，加工成本低，装配难度小，只需要标准内六角螺丝就能完成全部组装，后期维护更换零件也十分便捷。
