适配1/8雕刻钻头的弹簧加载刀架结构

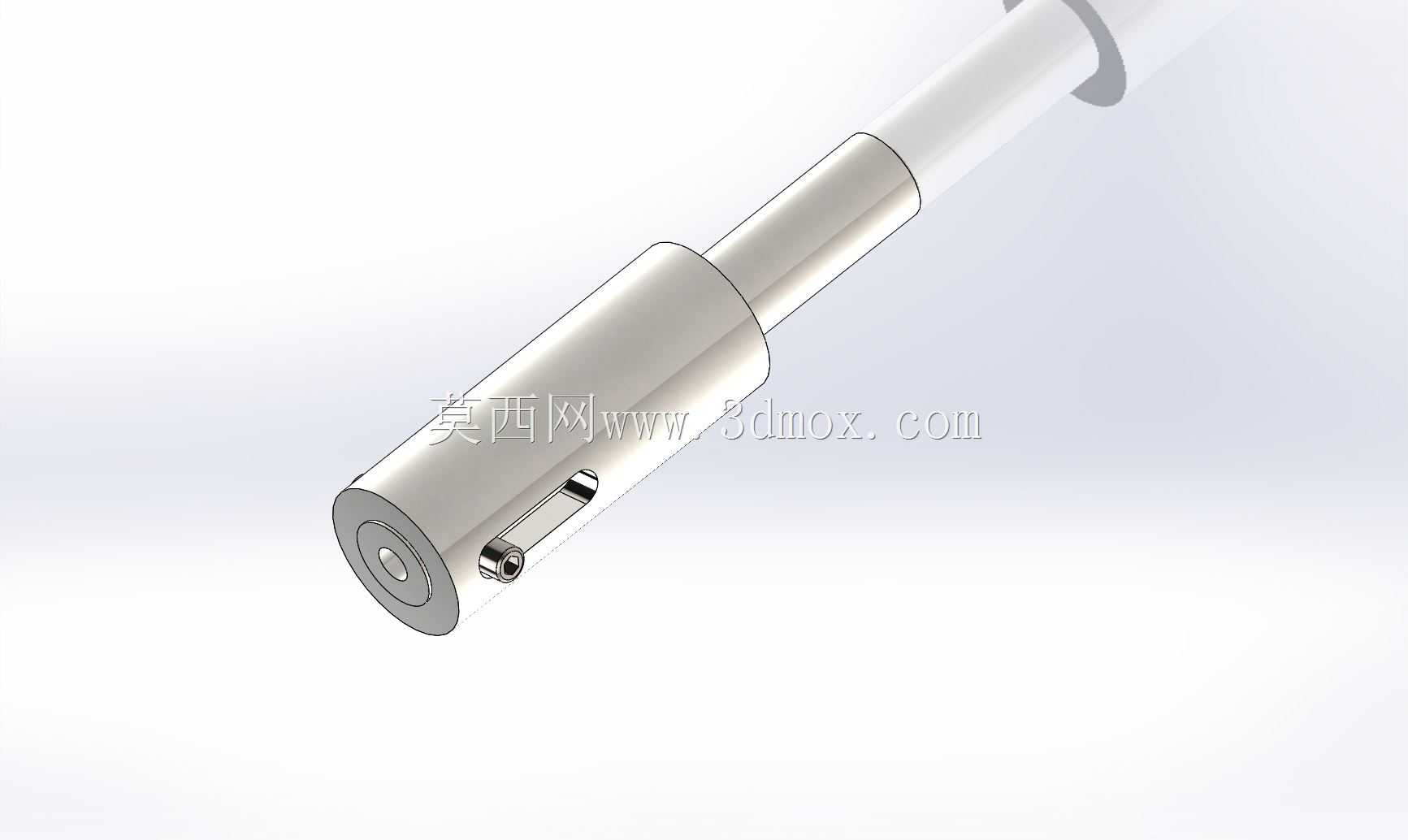

　　这款适配1/8规格雕刻钻头的弹簧加载刀架，核心应用场景覆盖玻璃瓶曲面雕刻、硬质非金属材料精细刻蚀等对进给力稳定性要求较高的加工场景，在手工雕刻机、小型台式数控雕刻设备上均可配套使用。从实际加工需求出发，曲面雕刻过程中刀具接触工件的角度、进给压力会随曲面曲率变化产生波动，刚性装夹的刀架很容易出现扎刀、崩刃或者刻线深浅不均的问题，这款刀架内置的弹簧加载结构可以在轴向提供恒定范围的缓冲行程，当刀具接触曲面凸起位置时，刀头可随型回缩，避免进给力突增打碎玻璃这类脆性工件，遇到凹陷位置时弹簧预紧力会推动刀头持续贴合工件表面，保证刻线深度一致。设计阶段首先明确了安装边界，刀架主体采用圆柱形同轴结构，外径适配市面主流雕刻机的主轴装夹孔径，

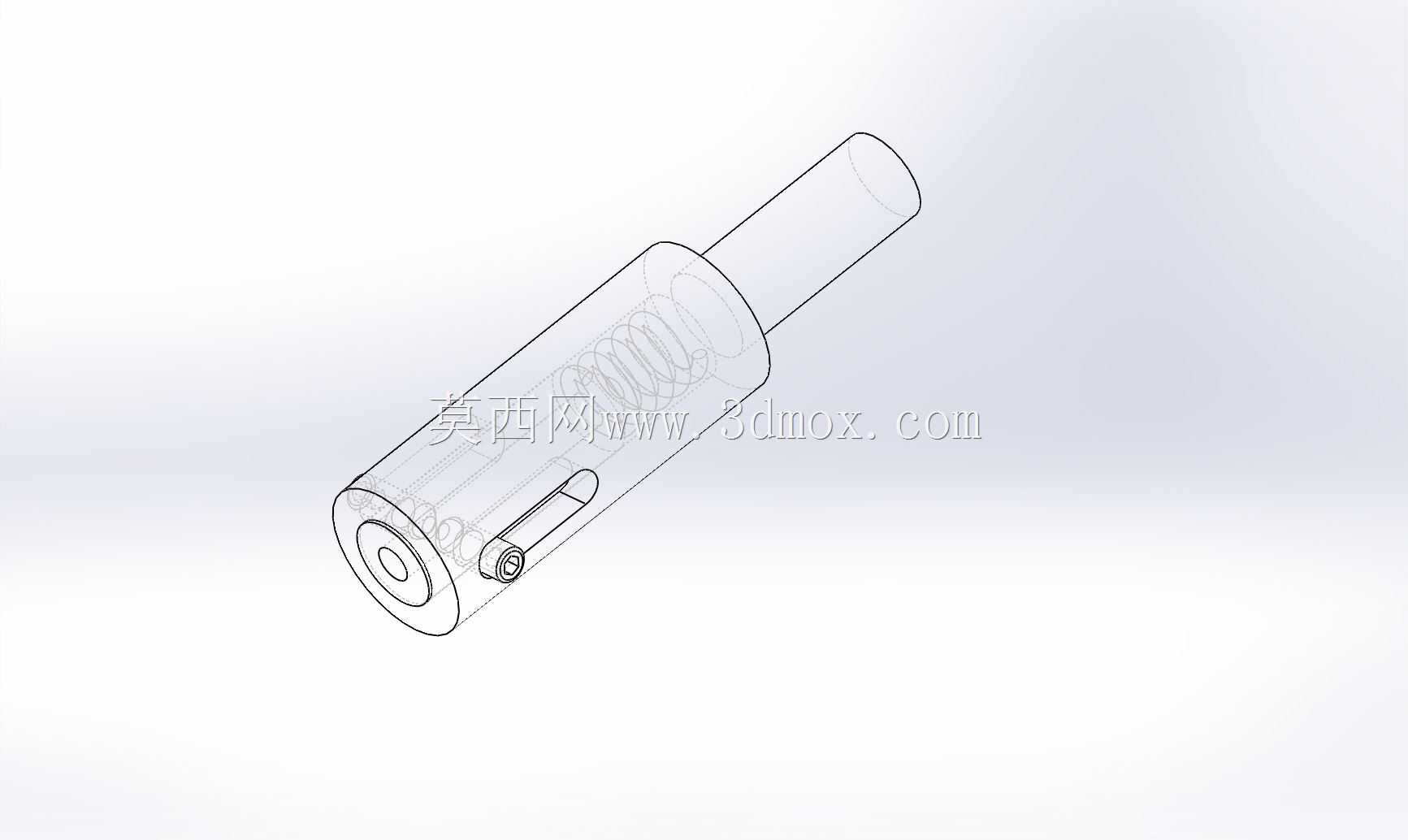

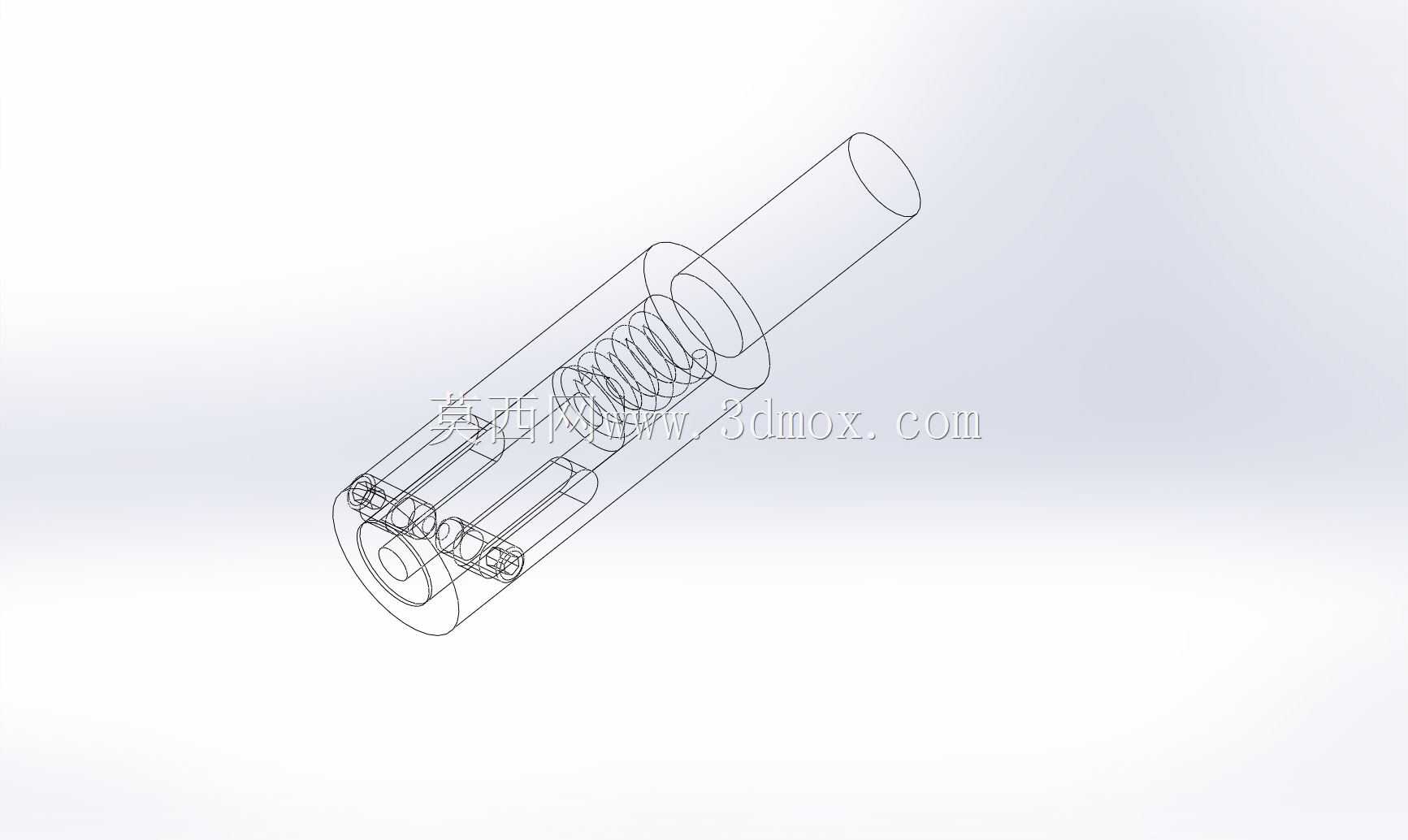

　　整体轴向长度控制在常规雕刻刀座的装夹行程范围内，不需要额外改装设备即可直接替换原有刚性刀夹。结构上采用分体式套筒设计，外层为固定装夹套，内层为刀具滑移套，弹簧布置在两层套筒的空腔内，预紧力可通过尾部的调节螺母调整，适配不同硬度材料的雕刻压力需求，刀具装夹端采用侧固式锁紧结构，1/8柄径的雕刻钻头装入后拧紧侧部紧定螺钉即可完成固定，换刀时不需要拆解整个刀架，操作便捷。从功能特性来看，这款刀架的轴向缓冲行程控制在合理区间，既不会因为行程过大导致刀具让刀出现刻线偏差，也不会因为行程过小失去缓冲效果，滑移套和固定套之间采用小间隙配合，保证轴向滑动顺畅的同时控制径向跳动量，避免雕刻过程中刀头抖动出现毛边。实际使用中，

　　针对玻璃瓶这类薄壁脆性工件的表面雕刻，搭配这款弹簧加载刀架可以大幅降低废品率，不需要操作人员时刻手动控制进给压力，弹簧的恒力输出可以让雕刻过程的进给力保持稳定，即便是曲率变化较大的瓶肩、瓶底位置，也能保证刻线均匀流畅。在结构细节上，刀架前端做了倒角处理，避免加工过程中刀架端部刮蹭工件已加工表面，侧部紧定螺钉采用内六角结构，锁紧可靠且不会突出套筒外圆，避免装夹时干涉主轴夹座。
