带浮雕压印结构的开槽皮带压合辊组件

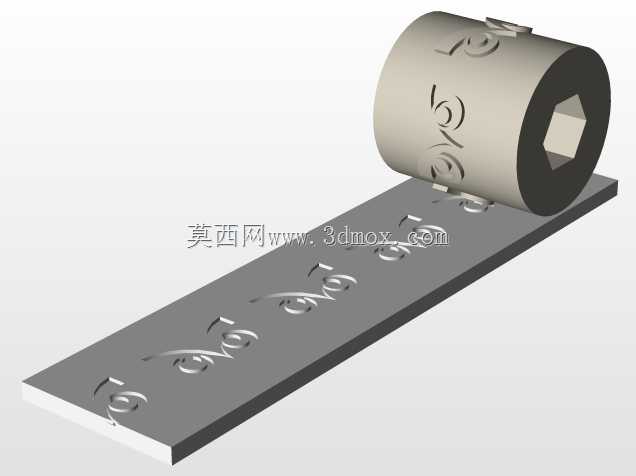

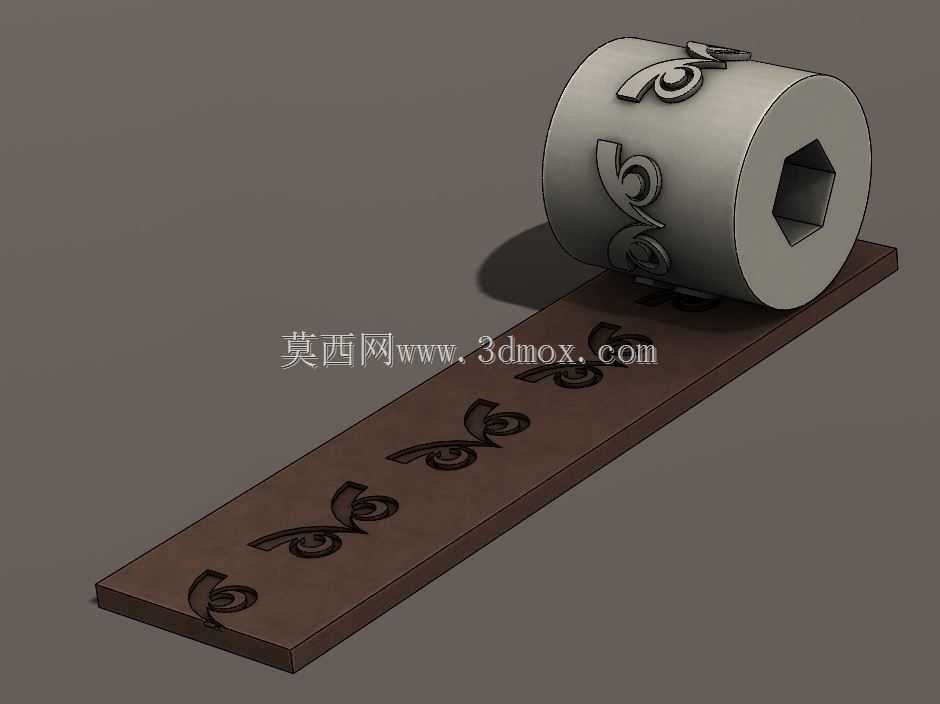

　　这套压合辊组件主要面向皮革制品、装饰皮带的表面压花加工场景，适配小型皮具加工设备的连续压印工位，可在开槽皮带的带身表面连续压制出连贯的浮雕纹样，替代传统手工压花的低效作业模式，也可适配半自动皮具压印设备的定制化压印需求，针对小批量定制款皮带的纹样加工做了结构适配。组件核心由带内六角安装孔的压印辊、配套开槽定位皮带两部分构成，压印辊的辊面做了凸起的浮雕纹样设计，纹样沿辊身圆周方向等距排布，与皮带表面的开槽位置完全对应，压合作业时辊面凸起纹样嵌入皮带表面的预留开槽内，在压力作用下将纹样压印在皮革带身的对应位置，保证每一段压印的纹样衔接连贯，不会出现错位、断纹的问题。压印辊中心采用标准内六角孔作为安装接口，

　　可直接适配现有压印设备的六方传动轴，无需额外做轴套转接，安装时只需将辊体套入传动轴，锁紧轴向定位螺钉即可完成固定，辊体的轴向定位台阶与设备机架的安装间隙控制在0.1mm以内，避免压合作业时辊体出现轴向窜动导致纹样偏移。配套的开槽皮带采用硬质耐磨基材制作，带身表面的开槽宽度与压印辊的凸起纹样宽度做了间隙配合，单边间隙控制在0.05mm，既保证压印时凸起纹样可顺利嵌入槽内定位，也避免间隙过大导致压印时皮革料出现移位，皮带的内表面做了防滑纹理设计，与设备的传动辊贴合时可保证传动同步率，不会出现打滑导致的压印间距不均问题。设计过程中针对压印时的压力分布做了优化，压印辊的辊身做了微中高处理，辊身中部直径比两端大0.02mm，

　　抵消压合作业时辊身受反压力产生的弯曲变形，保证整个带宽范围内的压印深度一致，不会出现两端纹样清晰、中间压印过浅的问题。纹样的凸起高度设置为1.2mm，适配常规2-3mm厚度的皮革皮带压印需求，压印后纹样的凹陷深度控制在0.8-1mm，既保证纹样的立体感，也不会压穿皮革层导致带身强度下降。安装边界方面，压印辊的整体外径为60mm，辊身长度为120mm，适配加工宽度100mm以内的皮带产品，设备安装位的中心高需预留70mm的空间，保证压印辊与下方承托辊的间隙可在0-5mm范围内调节，适配不同厚度的皮带料加工。实际使用时，这套组件可直接替换原有光面压辊，无需对设备主体结构做改造，更换不同纹样的压印辊即可快速切换压印花式，适合多品种小批量的皮具加工场景，压印过程中皮带的开槽结构同时起到定位和送料导向的作用，无需额外加装导向挡边即可保证带身走料平直，减少调试辅助时间。
