三相异步工业驱动电机结构设计

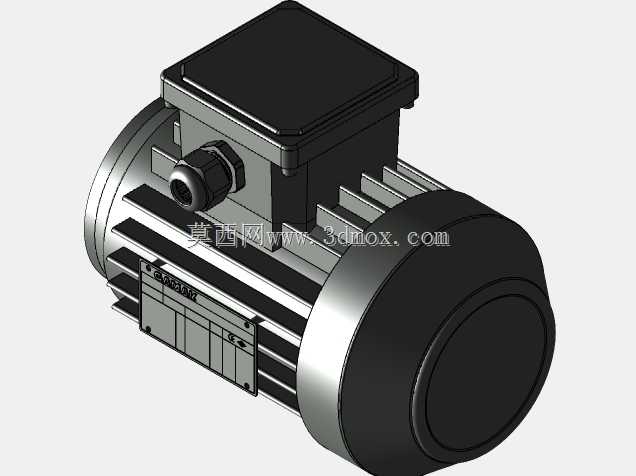

　　这款三相异步电机的三维结构设计，核心围绕工业场景连续运转的可靠性需求展开，建模过程中优先还原了TEFC全封闭风冷结构的实际装配逻辑，从定子绕组的排布空间、转子铸铝结构的公差预留，到端盖与机座的止口配合尺寸，都严格遵循常规工业低压电机的实际生产规范。在实际工业应用中，这类电机常作为通用动力源配套在输送线、小型机床、风机、泵类设备上，适配380V工频供电场景，IP55的防护等级设计可以满足多数车间多粉尘、偶有飞溅液体的作业环境，无需额外加装复杂的防护外罩即可直接安装使用。设计阶段特意将接线盒的位置设置在机座侧方标准方位，预留了足够的线缆弯折空间，方便现场施工时的电源线接入与接地端子连接，

　　同时接线盒内部的接线柱排布间距符合电气安全间隙要求，避免长期运转后积尘引发的爬电风险。机座表面的散热筋结构采用不等高排布设计，对应风罩内风叶的气流流向优化了风道走向，能在电机满负载连续运转时，将绕组温升控制在F级绝缘对应的155℃阈值以内，保证长期运行的绝缘寿命。安装端的B14法兰安装结构，在建模时精准还原了止口直径、安装孔位分布圆尺寸与轴伸长度的配合边界，方便设计人员在做整机配套时直接对接安装法兰，无需额外调整安装板的开孔位置，轴伸端的键槽尺寸也匹配通用标准联轴器的配合公差，可直接适配常规的传动连接部件。风罩部分的防护网开孔尺寸兼顾了通风量与异物防护需求，既不会因为开孔过小阻挡冷却风路，

　　也能避免车间内较大的杂物被吸入风叶打坏散热结构。整个建模过程中对所有配合面都做了装配干涉检查，端盖轴承室的尺寸、轴承与轴的配合公差都按照实际装配要求预留了合理的过盈量，还原了真实电机从机壳压装定子、转子穿入、端盖装配到风叶风罩安装的完整装配流程，结构设计人员可以直接参考该模型完成配套设备的动力单元选型与安装空间校核，也可作为同系列不同功率电机改型设计的基础结构框架，减少重复建模的工作量。
