NRMV030型蜗轮蜗杆减速传动结构

　　这款NRMV系列蜗轮蜗杆传动结构，在轻工输送、食品包装、小型自动化生产线的动力匹配场景中应用十分广泛，作为小功率动力传输环节的核心减速部件，它能将伺服或普通异步电机输出的高转速低扭矩动力，转化为适配终端执行机构的低转速大扭矩输出，匹配常规工况下1:10到1:60区间的减速比需求，适配多数小型设备的动力转换要求。从实际安装适配的角度看，该结构的安装法兰采用标准方形接口设计，输入轴孔与常规输出轴径的伺服电机、微型异步电机直接适配，不需要额外定制转接法兰，输出端采用空心轴设计，可直接穿入设备的主动辊轴、链轮轴等执行端轴件，通过侧面顶丝完成周向固定，安装时不需要额外加工联轴器安装位，能有效压缩设备动力段的轴向安装空间，

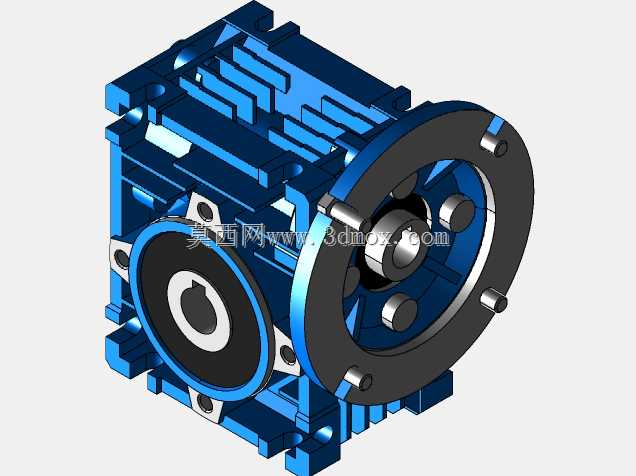

　　适配紧凑布局的小型设备机架设计。设计层面上，该结构采用蜗轮蜗杆正交传动布局，输入轴与输出轴呈90度垂直分布，能直接改变动力传输方向，省去设备内部额外的锥齿轮转向结构，减少传动链的零件数量，降低整体传动环节的功率损耗。箱体采用一体化铸造成型，筋位布局贴合内部轴承的安装受力点，在输出端径向受力较大的位置做了局部壁厚加强，能承受常规输送、间歇回转工况下的径向载荷，不会出现箱体变形导致的蜗轮蜗杆啮合间隙变大、传动异响等问题。蜗轮部分采用锡青铜材质嵌件搭配钢制轮毂的结构，既保证了啮合面的耐磨性能，又控制了整体零件成本，蜗杆采用表面渗碳淬火处理，齿面硬度达到HRC58-62，和青铜蜗轮啮合时摩擦系数低，长时间运行下的磨损量可控，

　　能保证30000小时以上的常规工况使用寿命。在日常维护的设计考量上，箱体顶部预留了注油孔，底部设置了放油螺塞，日常更换润滑脂不需要完全拆解箱体，侧面预留的油位观察孔能直接查看内部润滑脂的填充量，避免缺油导致的齿面干磨。结构的密封环节采用双唇口骨架油封，输入输出轴的密封位做了精磨处理，能有效防止设备运行过程中润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的车间作业环境。从安装边界来看，该结构的中心高、安装孔位间距都符合行业通用的NRMV系列减速机安装尺寸标准，替换同型号旧件时不需要重新加工机架安装孔，也不需要调整电机和执行端的轴系对中，能大幅缩短设备维护的停机时间。
