C型双侧带槽安装固定支架结构设计

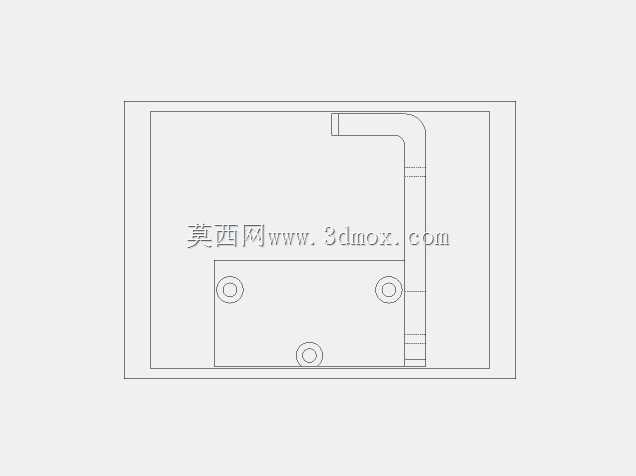

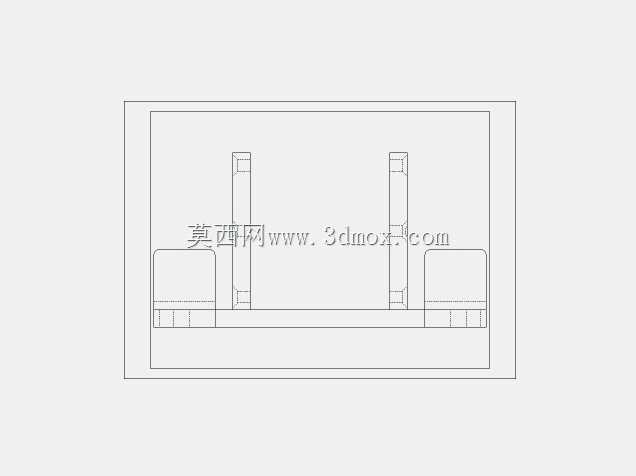

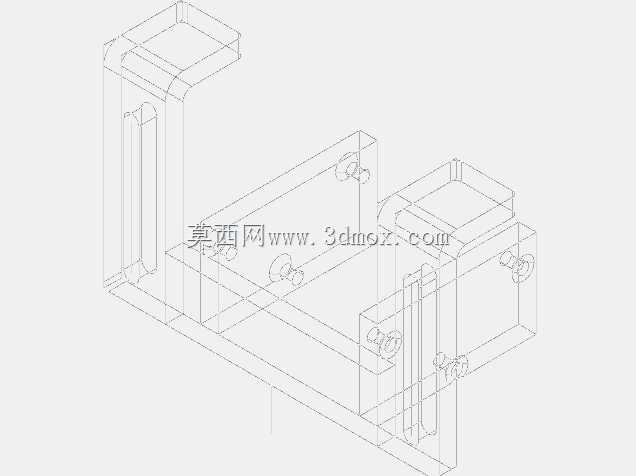

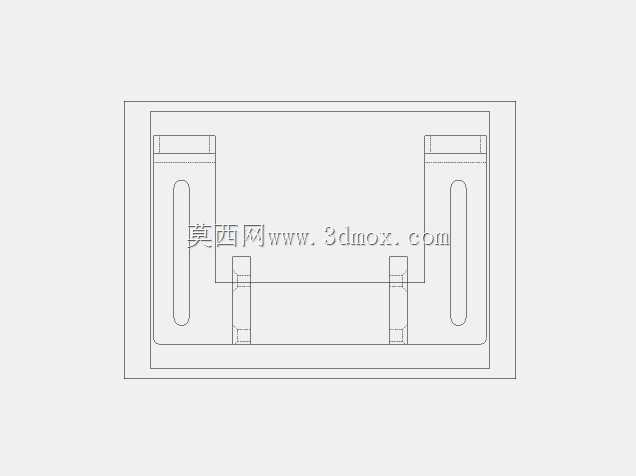

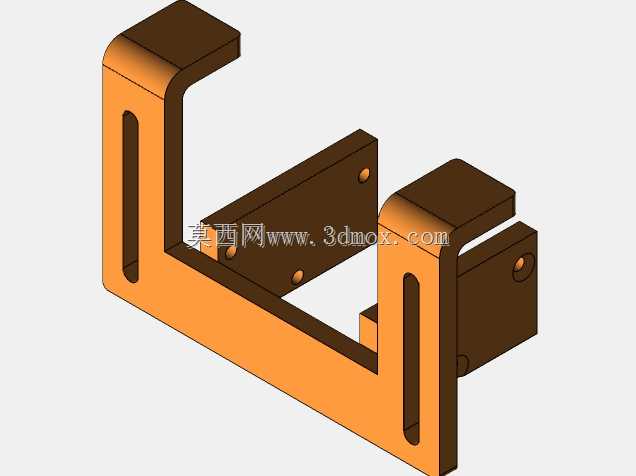

　　这款C型双侧带槽安装支架，在轻工自动化生产线、小型检测设备的工位布局中应用十分广泛，多数时候作为光电传感器、小型气动执行元件或者导向挡块的承载安装基座使用，尤其适合需要在设备框架侧方做悬伸安装的场景，能避开主安装面的管线排布空间，给末端执行元件留出足够的动作余量。从结构功能来看，支架主体采用一体化弯折成型的C型框架结构，两侧竖直臂上开设的长圆形通槽是核心调节结构，安装时可以根据实际装配需求，沿着槽长方向调整被固定元件的上下位置，不需要额外加工腰型孔就能实现±15mm范围内的位置微调，适配不同规格检测元件的感应距离要求。框架内侧预留的两个独立安装凸台，是用来固定被承载元件的安装面，凸台上预加工的沉头孔可以让内六角螺丝完全沉入平面以下，

　　不会出现螺丝头凸出干涉相邻运动部件的问题，凸台与C型主体之间做了加厚过渡处理，避免长期受载后出现应力集中导致的支架变形。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓宽度控制在120mm以内，悬伸深度为80mm，不会占用过多设备内部的排布空间，底部的两个水平安装脚可以直接固定在铝型材框架的T型槽上，也可以通过转接板固定在钣金设备的侧壁上，安装脚的开孔间距匹配主流40系列铝型材的槽距，不需要额外定制转接块就能完成装配。结构细节上，所有弯折位置都做了R3的圆角过渡，既避免了钣金加工时的应力开裂问题，也能消除安装过程中的锐边划伤风险，两侧长槽的边缘做了去毛刺处理，螺丝在槽内滑动调节时不会出现卡滞或者刮伤螺丝镀层的情况。

　　实际选型使用时，需要注意支架的单侧竖直臂最大承载不超过2kg，适合搭载小型检测类元件或者轻质导向件，如果需要承载更大负载，可以在C型框架的开口侧加装横向连接杆提升整体刚性，避免支架受载后出现开口扩张变形。这款支架的结构没有多余的冗余设计，所有特征都服务于安装调节与承载需求，在小型自动化设备的工位改造、非标设备的快速搭装场景中，能大幅减少现场加工的工作量，提升装配调试的效率。
