0.55千瓦工业驱动电机三维结构设计

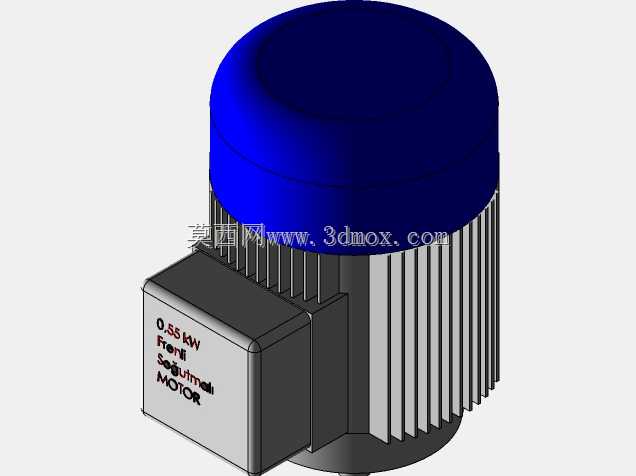

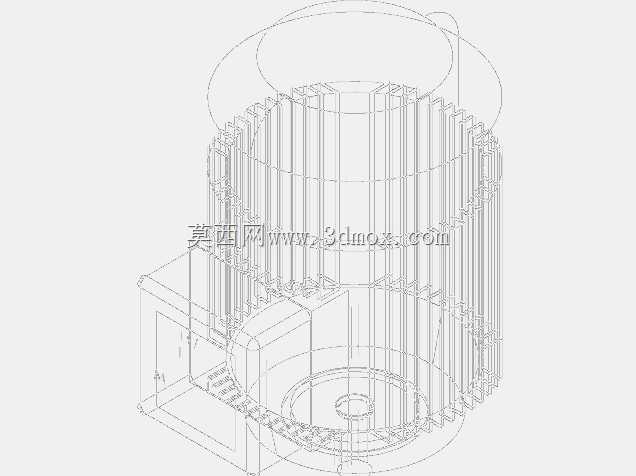

　　这款0.55kW功率等级的电机，是小型工业传动场景里的常用动力单元，常见于轻工输送线、小型机床辅机、食品包装设备的驱动端，也可配套小型风机、水泵作为动力源，适配对安装空间有一定限制、输出扭矩需求适中的工况。从结构设计来看，模型完整还原了铝壳散热筋机身、顶部接线盒、端盖密封结构的细节，机身外侧的竖向散热筋沿圆周均匀排布，在建模时特意做了筋条厚度的渐变处理，靠近接线盒一侧的筋条做了让位切边，避免接线盒安装时与散热筋产生干涉，这也是实际量产电机里常见的结构处理方式，能在保证散热面积的前提下压缩整机横向安装尺寸。接线盒的位置设置在机身侧上方，盒体与机身的连接法兰做了止口定位结构，建模时还原了接线盒内部的端子安装位预留空间，

　　方便后续做布线装配的配套设计，盒盖的密封槽结构也做了细节呈现，对应实际产品里的密封圈安装位，满足常规工业环境的防护需求。顶部的蓝色端盖是电机的非驱动端端盖，模型里还原了端盖与机身的配合止口、轴承室的凸台结构，端盖边缘的安装孔位沿圆周均布，孔位的位置度在建模时做了参数化约束，方便后续调整安装尺寸适配不同的机身规格。从安装边界来看，这款电机的机身外径、接线盒突出尺寸、轴向总长度都做了符合行业常规规格的比例还原，驱动端的轴伸端预留了标准轴径的建模基准，方便设计人员直接配套联轴器、带轮等传动件做整机装配校核，机身底部的安装脚结构虽然在当前展示视角未完全呈现，但建模时已按照标准B3安装形式做了安装孔位的位置预留，

　　可直接导出工程图做安装板的开孔匹配。在做这类小型电机的三维建模时，需要重点关注散热筋的排布密度与机身温升的匹配关系，同时要兼顾接线盒的操作空间，不能让接线盒位置过于靠近机身散热筋导致接线操作不便，还要保证端盖轴承室的同轴度约束，避免后续装配时出现轴承偏磨的问题，这款模型在这些细节上都做了贴合实际生产的结构处理，没有出现理想化的无干涉硬建模问题，可直接用于小型设备的动力部件选型装配、虚拟样机干涉校核场景，也能作为同功率等级电机改型设计的基础建模参考，帮助设计人员快速完成整机布局的动力单元匹配，减少从零开始建模的重复工作量。
