U型带安装孔限位支撑固定座

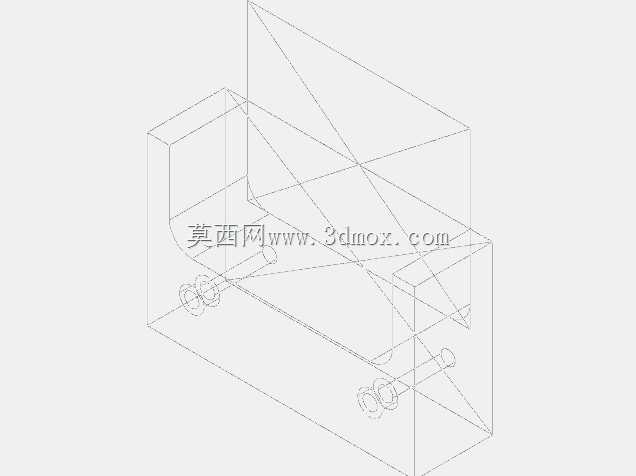

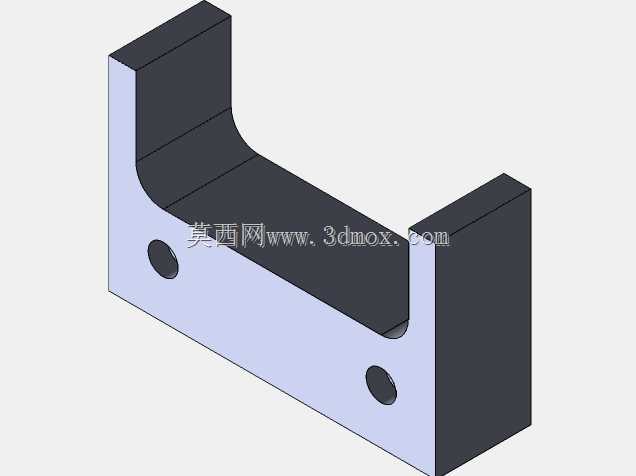

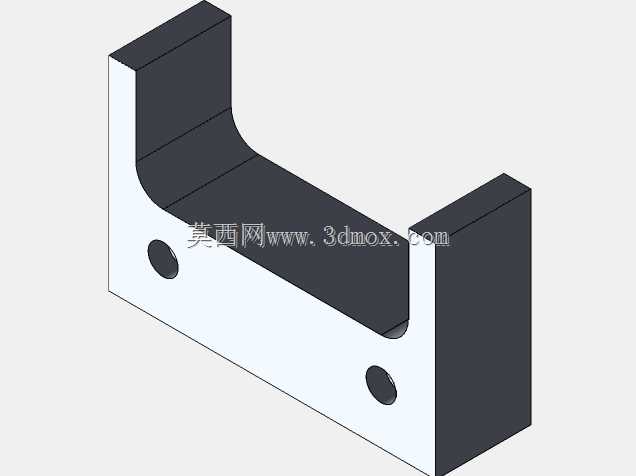

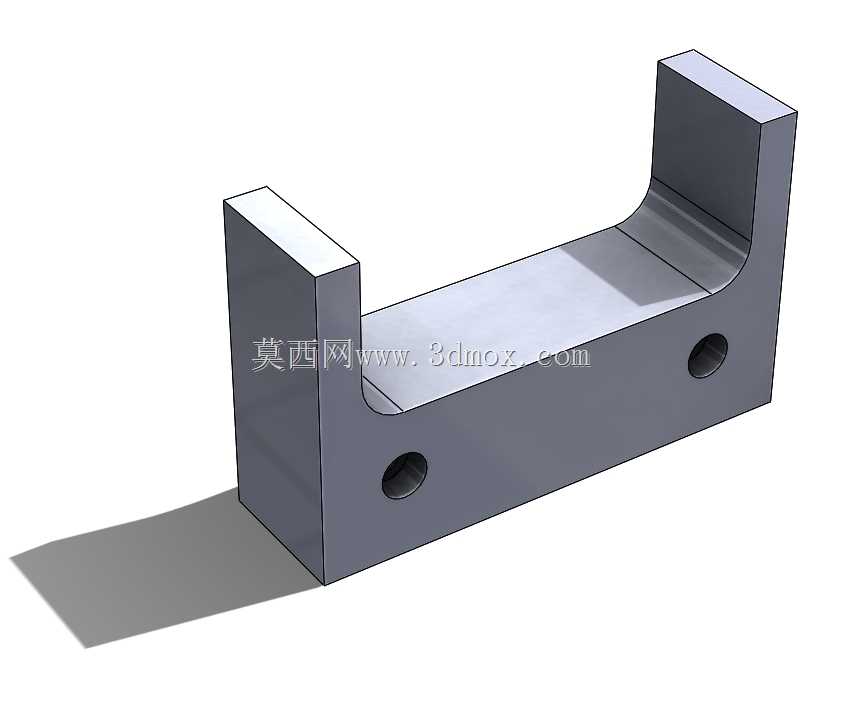

　　这款U型结构的支撑固定座，多应用在自动化生产线的工位限位、工装夹具的工件承托、输送线侧边的导向挡停场景中，也可作为小型设备机架的连接支撑块使用，承担侧向限位、垂直承重、部件定位的多重作用。从结构设计来看，整体采用对称式U型开槽布局，开槽内侧做圆弧过渡处理，避免直角位置的应力集中，在长期承受交变载荷或者频繁碰撞的工况下，能有效降低开裂风险，提升构件的疲劳强度。座体两侧的立板为等厚设计，底部承托面与两侧立板保持垂直公差，保证安装后与贴合面的接触面积足够，不会出现局部翘曲导致的受力不均问题。两个沉头安装孔分别布置在底部平板的对角位置，孔位间距经过适配常规型材安装槽距的校准，安装时可直接通过内六角螺栓将固定座锁附在铝型材机架、

　　钢板工作台或者工装基板上，沉孔设计能让螺栓头完全没入座体表面，不会突出平面干涉后续放置的工件或者移动的部件。U型槽的开口宽度、槽深尺寸都做了适配常见圆轴、方条类工件的边界设计，既可以作为轴类零件的端部支撑座，让轴件搭在槽内实现径向限位，也可以作为滑动部件的行程挡块，当移动件运行到固定座位置时，两侧立板能挡住移动件的凸台结构，实现硬限位功能。设计时特意将安装孔设置在槽体外侧的平板区域，不会因为开槽削弱安装位置的结构强度，锁附螺栓时的压紧力能均匀传递到整个座体底面，不会出现局部变形。座体的外露棱边都做了微小的倒角处理，既避免加工后残留的锐边划伤操作人员，也能在安装对接时起到导向作用，方便部件快速对位。在实际选型使用时，

　　需要注意安装面的平面度公差，若安装面存在凸起，会导致固定座锁附后出现倾斜，影响限位或者支撑的精度，必要时可在固定座与安装面之间增加薄铜皮调整垫片，补偿安装面的平面误差。这类固定座常搭配聚氨酯缓冲垫使用，在作为挡停块时，可在立板的接触面粘贴缓冲垫，降低部件碰撞时产生的噪音与冲击，延长固定座与移动部件的使用寿命。
