夹持器组件装配结构设计

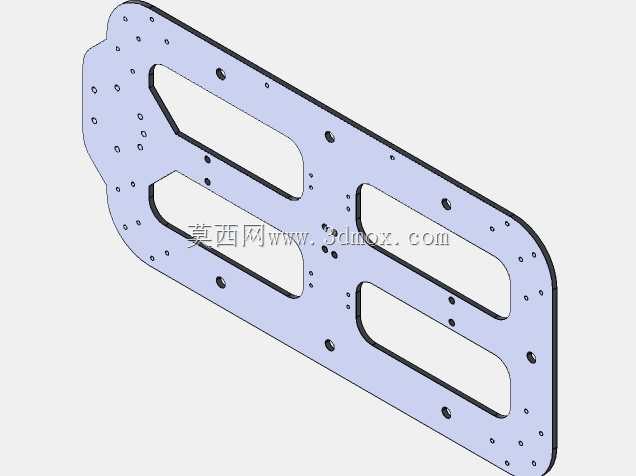

　　这套夹持器组件的结构设计，核心面向自动化产线中工件的夹持转运场景，常见于小型零件分拣、工位间转序、轻载装配定位等工况，可适配平面类、薄型异形工件的夹持作业，整体结构以钣金件为主体承载，搭配标准紧固件完成各部件的连接固定，拆分后的零件均具备良好的加工工艺性，无需复杂的五轴加工工序，常规钣金冲压、钻孔工序即可完成所有结构件的生产制造。从设计思路来看，主体承载板采用了镂空减重设计，在保证结构刚性的前提下尽可能降低组件整体重量，减少执行端的负载压力，两侧的调节支臂预留了长条形安装槽，可根据被夹持工件的尺寸范围调整夹持开度，适配不同规格的工件夹持需求，各连接点位的孔位均做了同轴度公差匹配设计，避免装配后出现运动卡滞、间隙过大的问题。

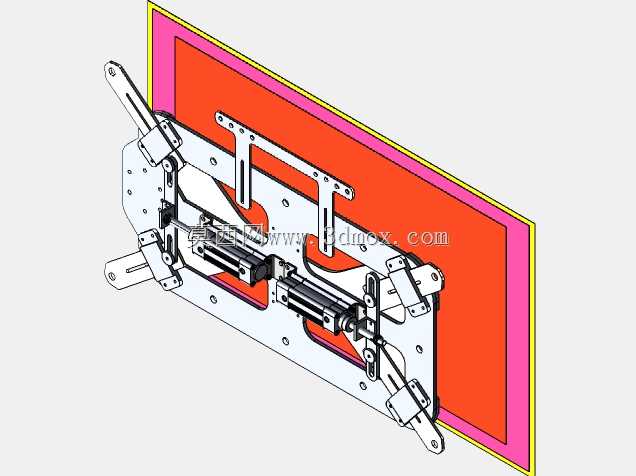

　　安装边界方面，主体板的端部预留了与执行机构连接的标准化安装孔位，可直接对接常见的直线驱动、旋转驱动执行端，无需额外设计转接法兰，整体装配完成后的轮廓尺寸紧凑，不会占用过多的工位安装空间，在狭窄的产线布局中也能完成部署。功能特性上，各活动支臂的转动间隙经过公差匹配，夹持动作的重复定位精度可满足常规轻载装配、分拣作业的要求，所有紧固件均采用标准内六角圆柱头螺钉，现场维护更换时无需特殊定制配件，通用标准件即可完成替换，钣金件的边缘均做了倒角去毛刺处理，避免装配及使用过程中出现划伤线缆、工件的问题。在实际应用中，这类夹持器组件可搭配气动、电动驱动模块组成完整的夹持执行端，部署在流水线旁的分拣工位、装配工位，

　　也可安装在小型移动机器人上完成物料的取放作业，结构件的板材厚度经过受力校核，在额定夹持负载下不会出现明显的结构形变，长期往复作业也能保持稳定的夹持精度，各支臂的安装位置可根据实际工况做前后、角度的微调，适配不同外形工件的夹持接触面，避免出现夹持打滑、工件夹伤的问题。
