适配32mm外径铝管的对合式T型连接半体结构

　　在流体输送、轻型桁架搭建、低压气动管路布设等场景中，外径32mm的铝管因自重轻、抗锈蚀、加工成本可控的特性，被大量应用于车间压缩空气支路、设备旁通管线、小型工装框架的拼接作业中。常规的T型管路分流或框架T型节点连接，多采用整段套接式接头，安装时需从铝管端部穿入，遇到已布设完成的固定管路、长距离连续管线改造场景时，整段套接接头无法完成原位装配，必须拆解原有管路才能安装，不仅增加施工工作量，还可能破坏原有管路的密封性能与装配精度。

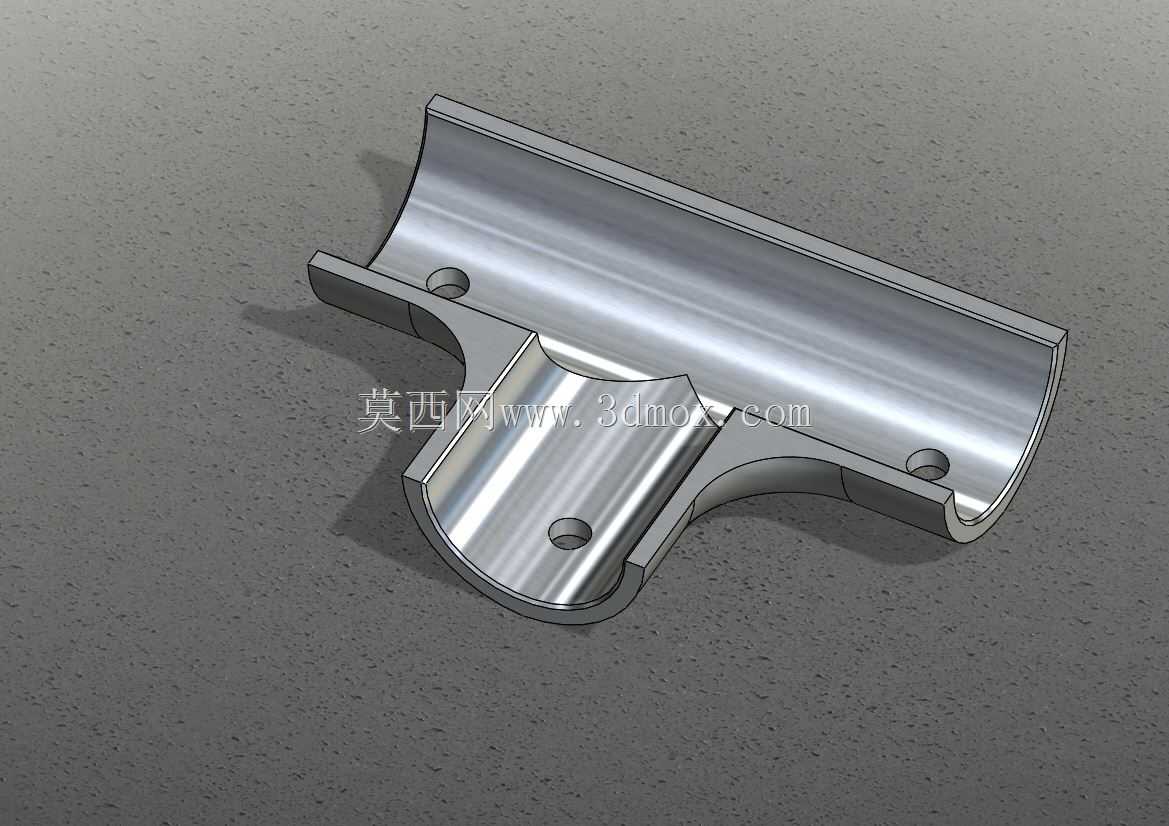

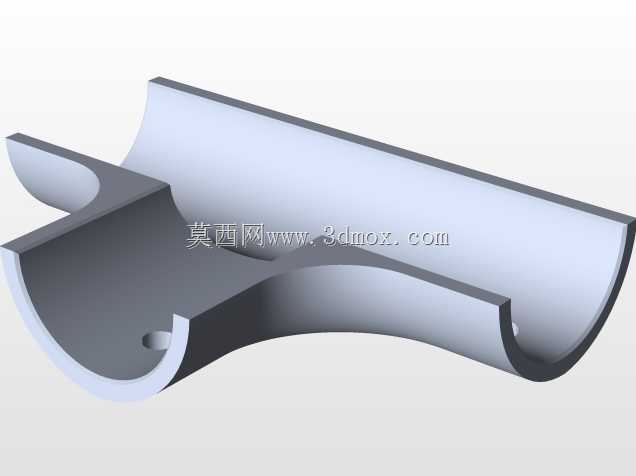

　　这款对合式T型接头半体，正是针对这类原位装配痛点设计的分体式连接构件，整套接头由两个完全对称的半体结构对合抱接在铝管外壁，无需从管端穿入，可在管路任意位置完成T型节点的加装或改造。结构设计上，半体内腔完全贴合32mm外径铝管的圆弧曲面，保证抱合后与管壁的接触面积最大化，避免局部应力集中导致的铝管变形；三个带安装孔的连接耳位分别对应直通段两端、分流段端部的锁紧位置，对合后通过螺栓穿入孔位锁紧，即可将接头牢牢固定在铝管上，配合接触面的密封垫可实现低压流体管路的密封需求，无密封要求的框架结构场景下可直接锁紧使用，依靠抱紧摩擦力承担节点的横向与纵向载荷。

　　设计过程中摒弃了早期拟合圆弧时出现的曲面错位、贴合间隙过大的问题，通过等距偏移铝管外壁曲面生成接头内腔，保证内腔圆弧半径与铝管外径完全匹配，避免锁紧后出现局部翘边、贴合不严的问题。安装边界上，半体的外轮廓尺寸控制在合理范围，直通方向的半体长度满足铝管抱紧所需的最小接触长度，分流方向的半体长度与直通段匹配，保证三个锁紧点的受力均匀，安装时仅需在铝管对应位置标记节点，将两个半体对合卡在标记位置，穿入螺栓逐步锁紧即可完成装配，无需对铝管做套丝、扩口等二次加工，大幅降低现场施工的难度与工时消耗。

　　这类分体式T型接头在实际应用中，既可以满足临时管线的快速改接需求，也可用于永久固定管路的节点连接，相比传统整段接头，对安装场景的适配性更强，尤其适合已投用生产线的管路改造、现场拼装的轻型铝型材框架作业，能有效减少管路拆装带来的停工损失与材料损耗。
