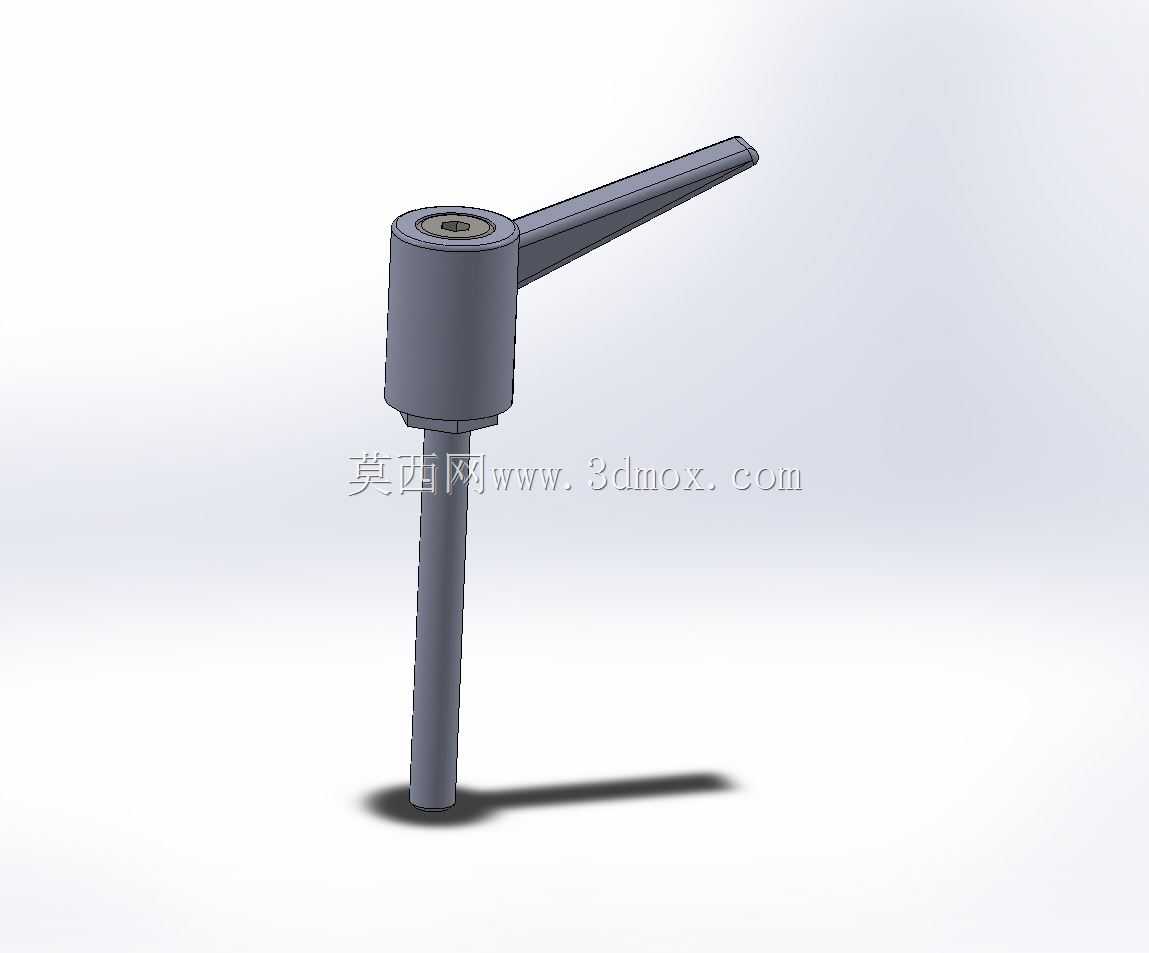

可调式锁紧手螺钉操作手柄结构

　　这类带长操作臂的手螺钉手柄，常应用在工装夹具定位、小型设备工位调节、检测治具快速锁紧场景中，无需额外辅助工具，操作人员徒手即可完成锁紧与松脱动作，在频繁需要调整工位、更换装夹工件的作业场景里，能大幅减少操作辅助时间，提升换型与调整效率。从结构设计逻辑来看，手柄采用偏心锁紧的核心原理，长力臂的设计充分利用杠杆力矩放大效应，操作人员仅需施加较小的手部握力，即可在螺钉端部输出足够的锁紧预紧力，避免普通滚花手拧螺钉锁紧力不足、长时间操作易造成手部疲劳的问题。手柄主体与螺杆部分采用分体式装配结构，手柄可绕螺杆轴线做周向空转调整，当锁紧到合适预紧力位置后，可将手柄扳动到避开周边干涉结构的角度，不会出现传统固定手柄锁紧后手柄朝向不合理、

　　与周边零部件产生空间干涉的问题，适配安装空间局促、周边有管线或其他结构件遮挡的安装场景。外形尺寸设计上，操作臂长度根据常规成人手部握持尺度设定，握持段做了适配指腹贴合的截面处理，长时间操作不会产生明显硌手的不适感；螺杆部分的直径与长度覆盖常规工装常用的螺纹规格，安装时仅需在被连接件上加工对应规格的螺纹孔，无需额外加工定位槽或避让沉孔，安装边界仅需预留手柄转动所需的扇形空间，无需额外预留工具操作的回转空间，相比采用内六角、外六角螺钉的锁紧结构，所需的安装操作空间缩减60%以上。在实际设备选型应用中，这类手柄常被用在流水线侧边导向条的位置调节、小型试验设备的舱门快速锁紧、工装压板的快速装夹、印刷设备网版位置微调锁紧等场景，

　　相比需要扳手操作的紧固件，其无工具操作的特性，能让一线操作人员无需寻找配套工具即可快速完成调整作业，同时锁紧力可通过手柄扳动的阻尼感直观反馈，避免过度锁紧造成螺纹滑牙、被夹工件变形的问题。建模过程中需重点关注偏心锁紧结构的配合间隙，手柄与螺杆连接部位的转动阻尼需控制在合理区间，既要保证空转调整角度时的顺畅度，也要避免锁紧过程中出现旷量导致预紧力不足的问题，握持段的曲面过渡需做圆角处理，避免锐边造成操作人员手部划伤，螺杆端部可根据实际使用场景做平端或锥端处理，平端适配压紧平面类工件，锥端适配带定位锥孔的定位锁紧场景。
