工业夹持器配套安装基板结构设计

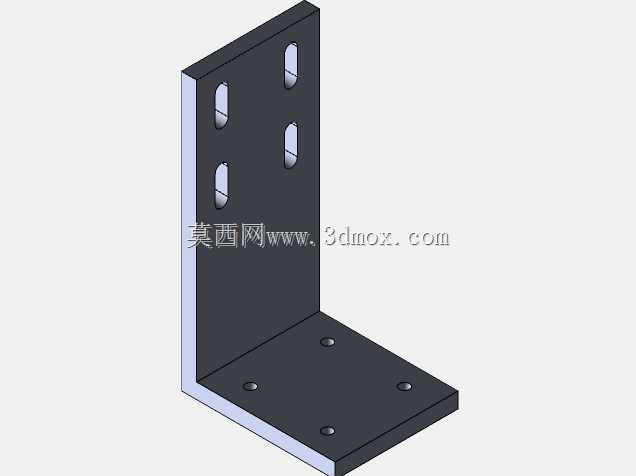

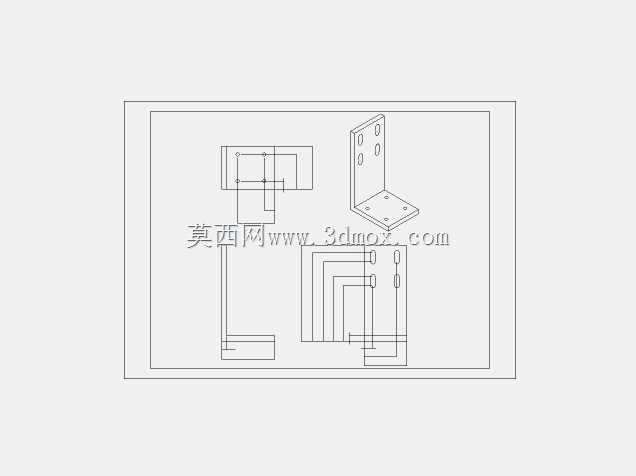

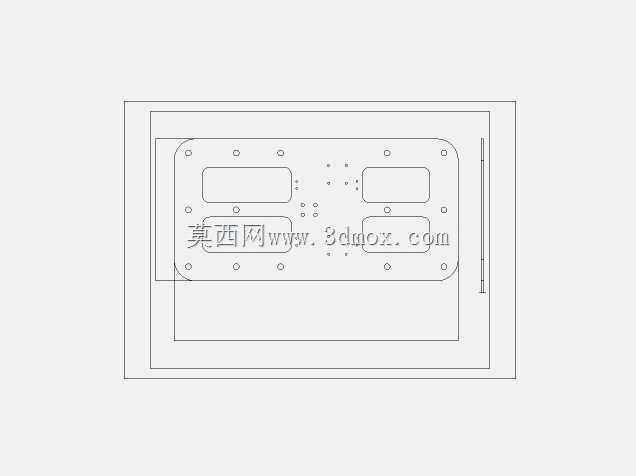

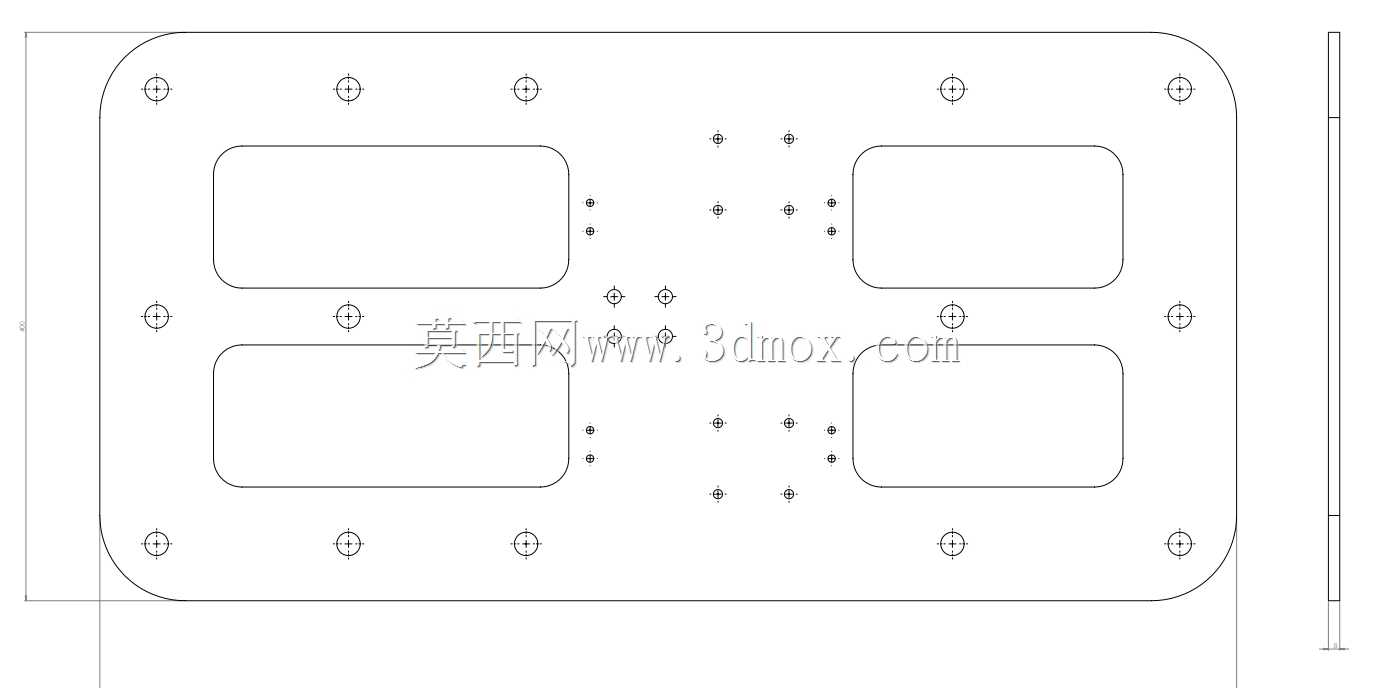

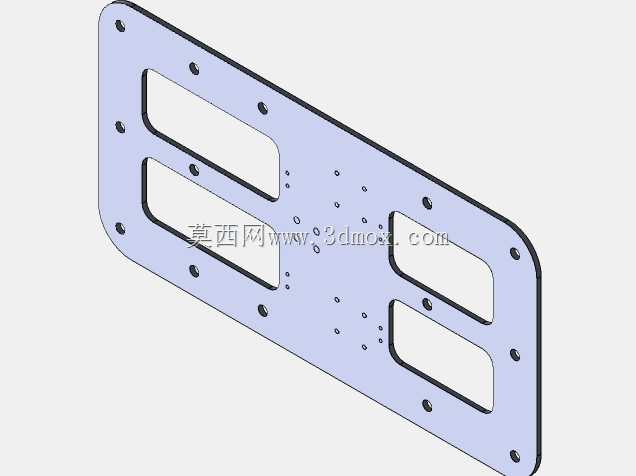

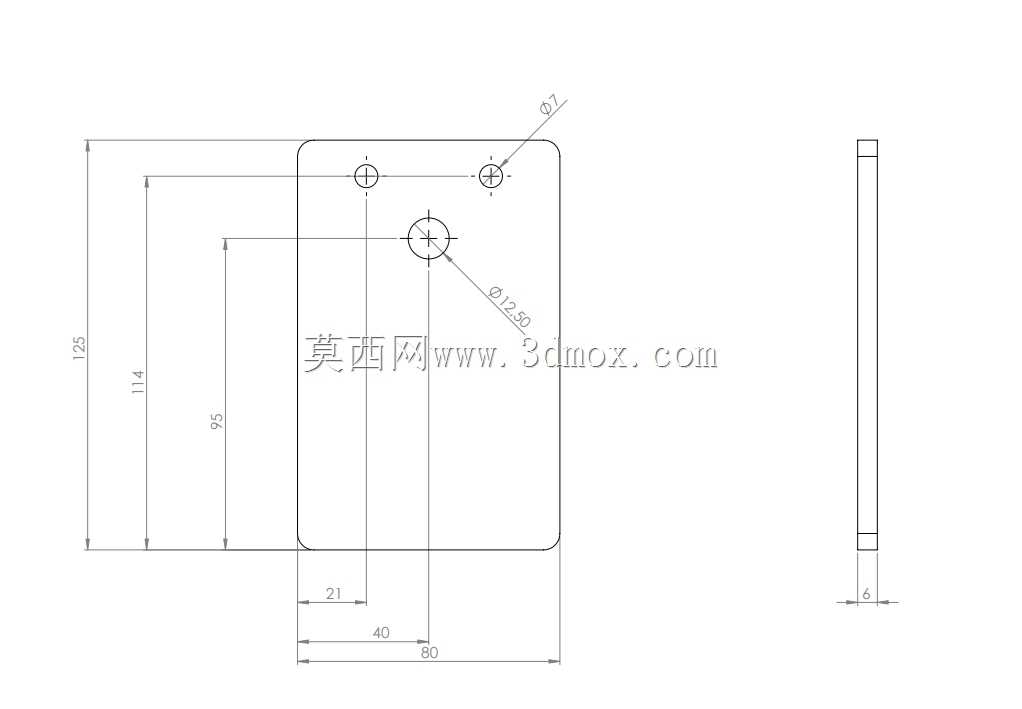

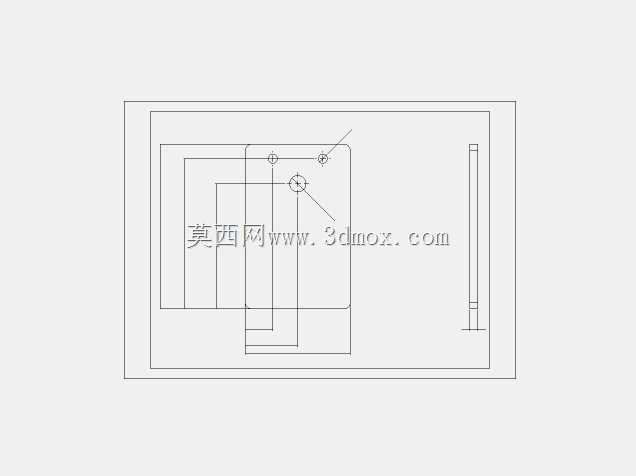

　　在自动化产线的工件夹持工位中，夹持器附件的安装精度直接决定了末端执行器的重复定位误差，这类配套基板是衔接夹持模组与设备机架的核心承载构件，日常应用覆盖电子元器件分拣、小型五金件上下料、注塑件取件等多类轻载夹持场景。从结构设计逻辑来看，该基板采用圆角矩形的整体轮廓，四角做圆弧过渡处理，既能够避免安装过程中锐边划伤操作人员或配套线缆，也能减少应力集中带来的长期形变风险。板面分布的多组安装孔位做了差异化孔径设计，四角的通孔用于将基板整体固定在设备安装面，中部的两组沉孔区域对应夹持器主体的安装定位，周边排布的小孔用于安装检测传感器、气路走线固定座以及行程限位挡片，所有孔位的位置度公差控制在0.02mm范围内，

　　保证夹持器安装后无需反复调校即可达到预设的同轴度要求。板面预留的两个矩形镂空区域，一方面是为了降低基板整体自重，减少末端执行器的负载惯量，提升夹持动作的响应速度，另一方面也为夹持器的活动夹爪预留了运动避让空间，避免夹爪开合过程中与基板发生运动干涉。从安装边界来看，基板的外轮廓尺寸适配主流的100mm间距标准安装孔位，可直接兼容市面多数轻型气动、电动夹持器的安装接口，不需要额外做转接板加工，厚度方向的尺寸经过刚度校核，在承受5kg额定夹持负载的情况下，板面最大形变量不超过0.01mm，能够满足高速往复夹持动作下的刚度要求。设计过程中针对安装面的平面度做了专项管控，基板与夹持器贴合的表面粗糙度达到Ra1.6，

　　保证夹持器安装后贴合紧密无间隙，避免长期运行中因贴合面存在缝隙产生的振动偏移，同时基板侧边预留的窄槽用于嵌入密封胶条，在有切削液、粉尘的加工场景中能够阻挡杂物进入夹持器与基板的连接缝隙，降低连接螺栓锈蚀、孔位堵塞的维护概率。
