自制燃木采暖炉结构设计三维作品

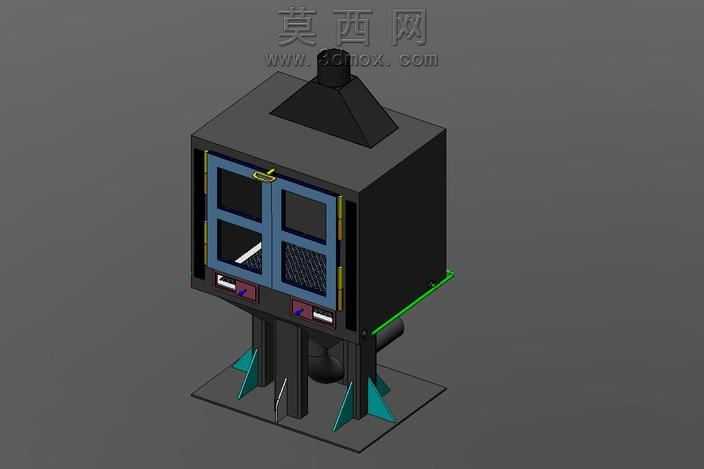

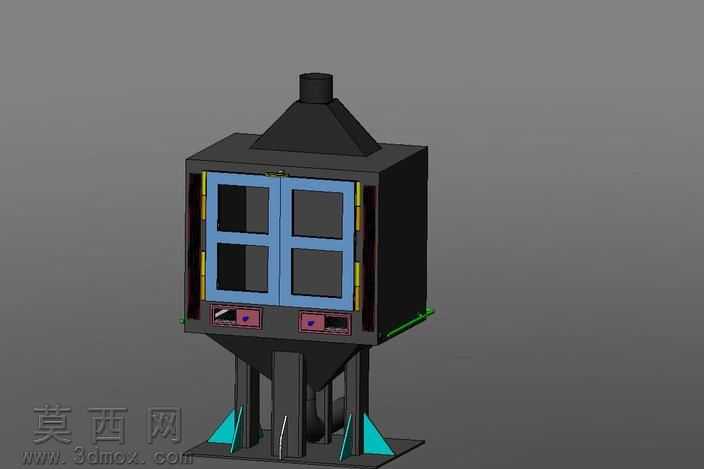

本作品为自制燃木炉的三维结构设计，整体采用三维建模软件完成全参数化建模，从功能需求出发完成整体结构的搭建，兼顾燃烧效率、清灰便利性与使用安全性。模型整体采用立式方箱主体结构，顶部设置锥形排烟集气罩与排烟接口，可引导燃烧烟气集中排出，适配外接排烟管道的安装需求；炉体正面设置双开门式观察窗结构，窗体采用四格分区的耐高温视窗设计，既可以通过视窗观察内部木材燃烧状态，双开门结构也方便添加木柴、清理炉腔内部残留杂物，门框处设置密封锁紧结构，保障炉腔燃烧时的密闭性，避免烟气泄漏。炉体下部设计为锥形集灰斗结构，区别于传统燃木炉的手动清灰方式，本设计内置冲水清灰结构，通过布置在炉腔内部的喷水组件，可将燃烧产生的积灰通过6号排灰通道冲刷排出，大幅降低清灰的操作难度，避免手动掏灰造成的扬尘污染。炉体底部设置支撑腿与三角加强筋结构，保障整体放置的稳定性，支撑结构预留足够的下部空间，方便布置接灰容器与冲水管道接口。建模过程中对各部件的装配关系做了完整约束，炉门的开合结构、视窗的安装位、喷水组件的排布、排烟通道的走向都做了精细化还原，材质渲染上区分了金属炉体的哑光黑金属质感、视窗的半透明耐高温玻璃质感、支撑加强件的亮面金属质感，整体渲染效果直观还原了燃木炉的成品外观与结构细节。设计过程中充分考虑家用自制的可行性，各部件结构规整，便于后续加工制作，同时兼顾燃烧时的空气流通路径设计，保障木柴充分燃烧，锥形集灰斗的倾斜角度经过合理设置，可让灰烬自然滑落至排灰口，配合冲水结构实现顺畅清灰，整体结构紧凑，功能设计贴合实际使用需求，可作为自制家用燃木采暖设备的参考设计方案。
