带电子控制模块的起重吊钩组件设计

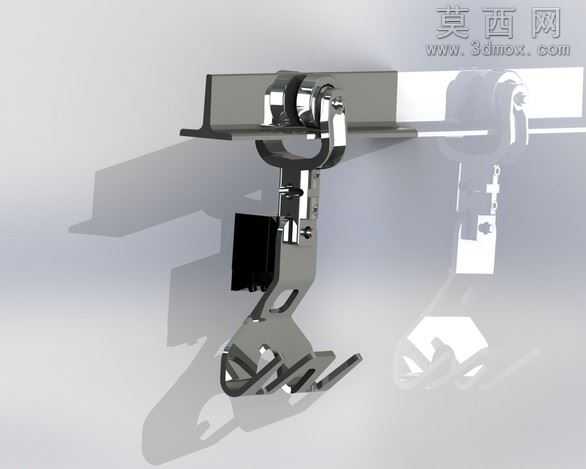

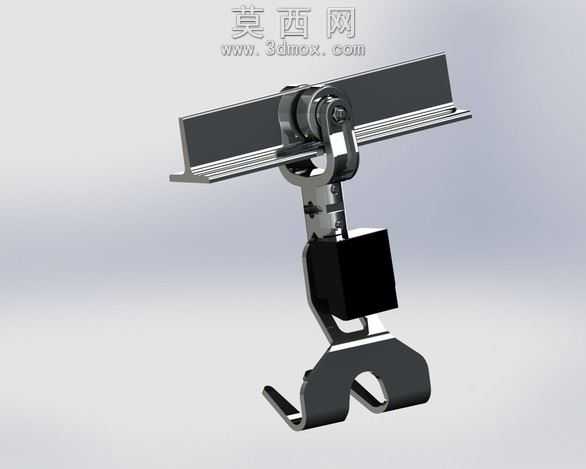

本作品为集成电子控制功能的起重吊钩组件三维建模成果，建模过程中严格遵循起重吊具的实际工程尺寸比例，对各组成部件进行了精细化的结构还原。整体模型包含上部行走滑轮组件、连接链条、电控模块安装座、吊钩主体以及防脱挡件几个核心部分，建模时首先通过草图绘制勾勒出各零件的截面轮廓，针对滑轮的轮槽曲面、吊钩的弧形承重曲面，采用放样、扫掠等曲面建模命令完成基础造型，确保曲面过渡顺滑无棱角，符合实际零件的加工成型特征。材质渲染阶段，对上部行走轨道赋予哑光金属钢材材质，还原工字钢轨道的冷硬金属质感；滑轮组件采用亮面金属搭配红色塑料端盖的材质组合，区分金属承重件与防护装饰件的视觉差异；连接链条赋予镀锌金属材质，表现链条表面的轻微反光与金属纹理；中部的电子控制器外壳采用深蓝色工程塑料材质，通过调整粗糙度参数模拟塑料外壳的哑光磨砂质感；下部吊钩主体采用亮黄色金属漆材质，还原起重吊钩常用的警示色涂装效果，同时添加细微的金属磨损纹理，提升模型的真实感。结构设计上，模型还原了滑轮与轨道的配合关系，链条的链节之间保留了合理的活动间隙，电控模块通过安装支架固定在吊钩上部，不干扰吊钩的正常转动与承重，吊钩开口处设置了蓝色的防脱挡片结构，还原实际吊具的安全防护设计，各部件之间的装配关系清晰，连接位置的卡扣、螺栓固定位都做了细节还原，可直观展示整套吊具的装配逻辑。设计思路上，将传统起重吊钩与电子控制模块进行集成，在保留吊钩原有承重挂接功能的基础上，预留了电控模块的安装空间，可用于实现起重量监测、起升状态反馈等智能化功能，建模过程中兼顾了结构合理性与视觉表现力，各零件可单独导出用于工程参考，也可直接用于装配演示、方案展示等场景，整体模型布线规整，无破面、重叠面等建模问题，曲面精度满足常规渲染与结构查看需求。
