针幕式立体显示阵列结构设计

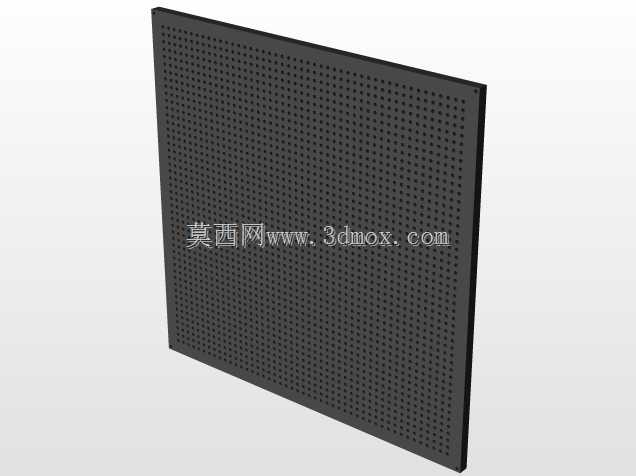

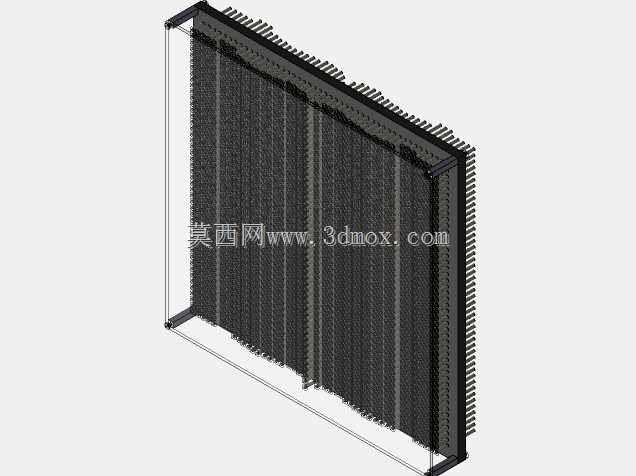

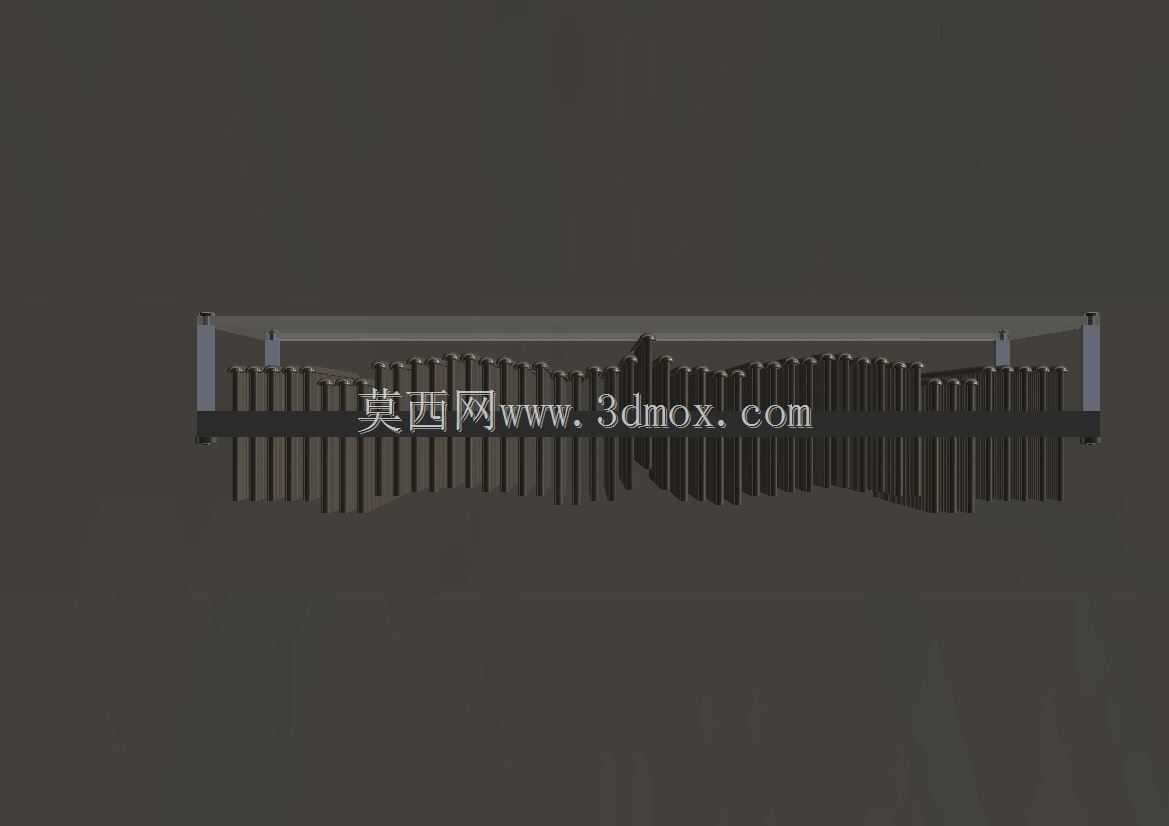

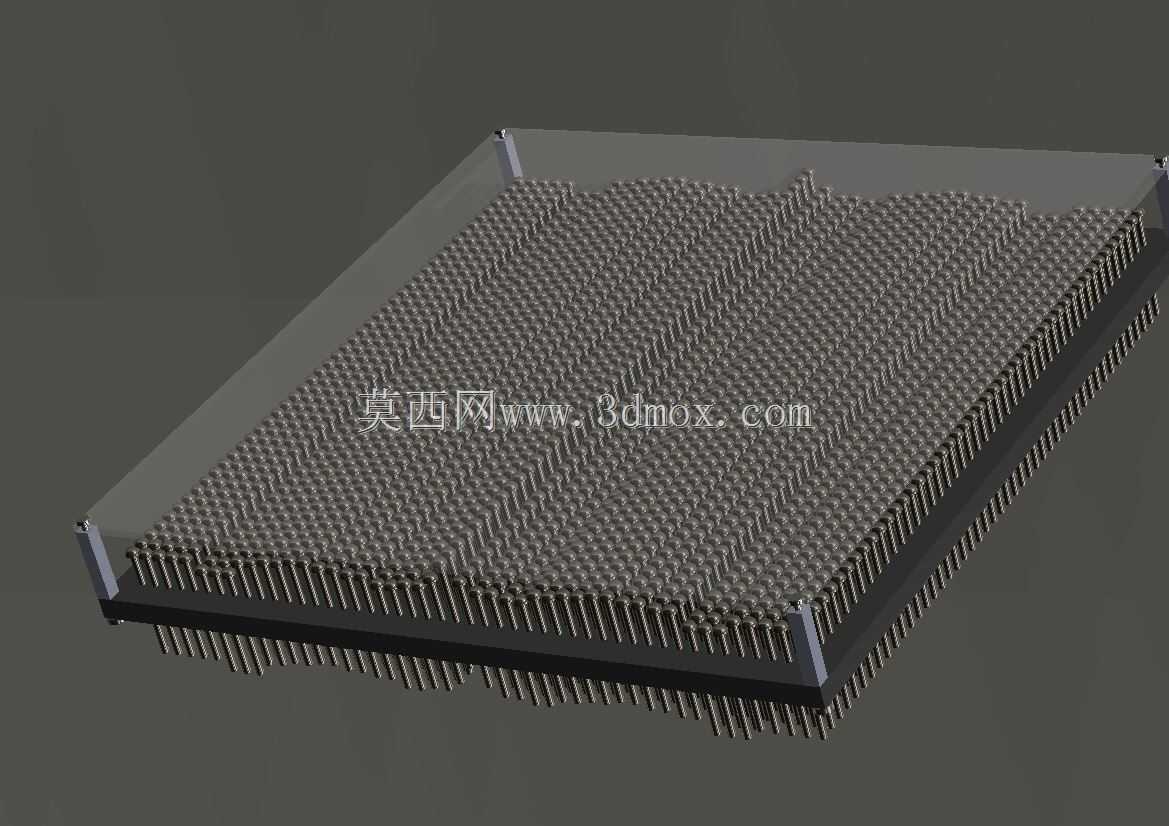

　　该针幕结构属于机械式立体显示装置的核心执行单元，整体采用正方形阵列排布设计，单组阵列外轮廓尺寸为420×420毫米，整面共集成2209根可独立轴向位移的金属销件，每根销件沿垂直于阵列平面的方向做直线滑动，通过不同销件的伸出长度差，在阵列表面形成高低错落的三维实体形貌，可实现物理层面的立体图形展示，区别于常规平面显示的视觉错觉效果，具备可触摸的实体形态特征。从结构设计逻辑来看，每根销件的滑动行程经过统一限位，阵列外围设置一体式边框结构，边框四角做导向限位设计，既约束所有销件的滑动方向，避免销件出现径向偏摆卡顿，也作为整组阵列的安装基准面，可直接嵌入配套的驱动箱体内部，安装时仅需固定边框的四个连接点位，

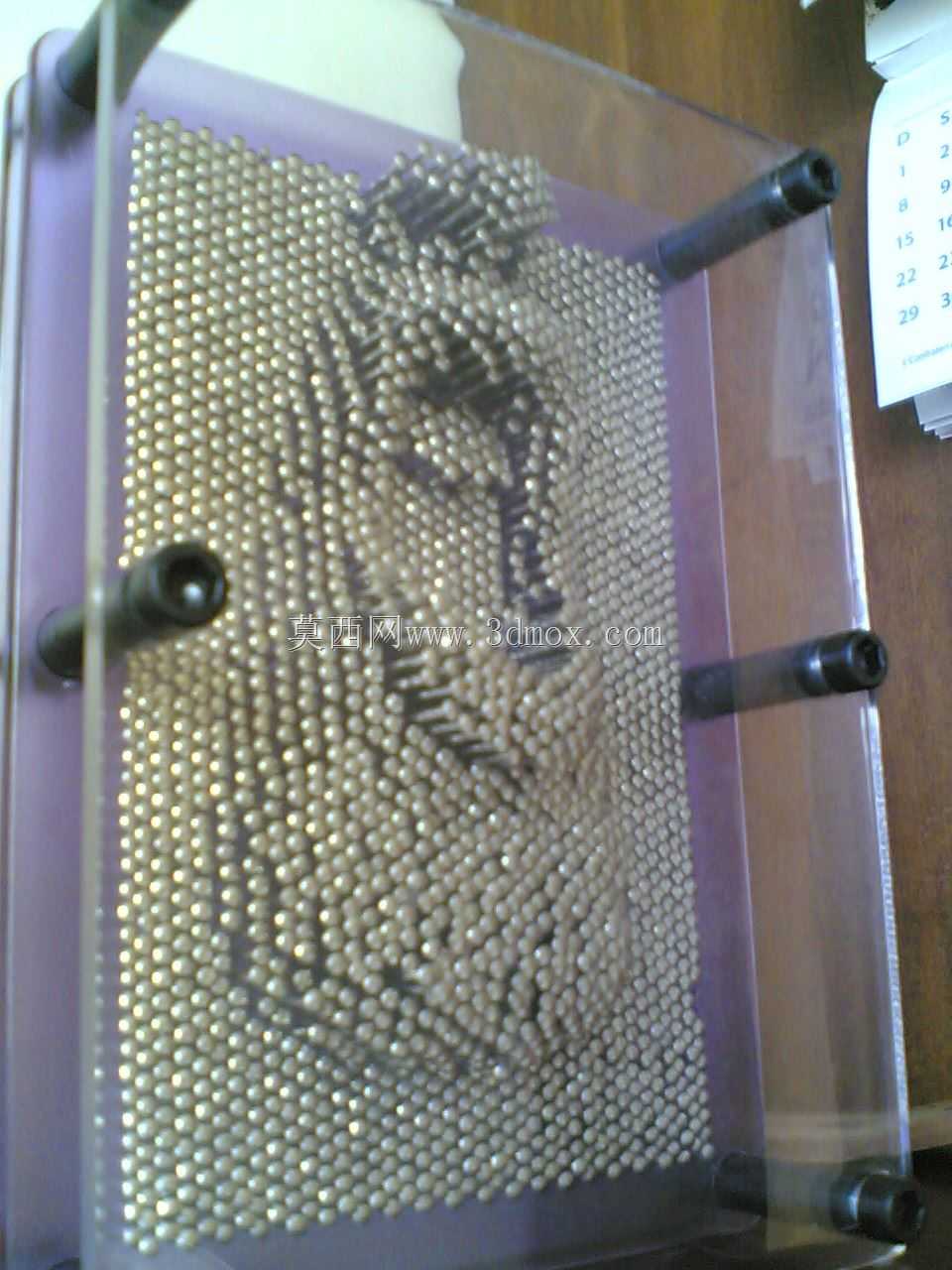

　　即可保证整面阵列的平面度与销件滑动顺畅度。这类针幕结构的应用场景覆盖多个领域，在科普展示场景中，可作为互动展示装置，让参观者直观触摸三维形貌的实体轮廓，降低立体几何、地形地貌等内容的理解门槛；在工业设计验证环节，可快速输出小尺寸产品的实体草模，用于验证曲面造型的手感与装配贴合度；在特殊场景的触觉交互系统中，也可作为触觉反馈终端，为视障人群提供可触摸的图形信息传递通道。设计过程中重点考量了销件的排布密度与滑动阻力的平衡，销件采用等间距矩阵排布，相邻销件的间隙控制在极小范围内，保证显示形貌的表面连续性，同时每根销件的滑动副采用低摩擦配合设计，无需过大的驱动力即可实现单根销件的位置调整，阵列背部预留驱动模块的安装空间，可适配电磁驱动、

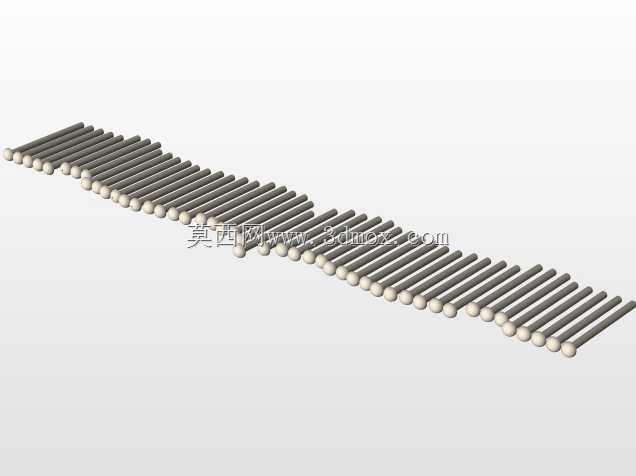

　　凸轮顶推等多种驱动方案，无需改动前端阵列结构即可完成驱动系统的匹配升级。边框结构采用一体化铣削成型，所有销件的导向孔位一次加工完成，保证各孔位的同轴度与位置精度，避免多件拼接带来的累积误差，销件端部做圆角处理，既避免尖锐边角带来的使用安全隐患，也能让相邻销件形成的曲面过渡更顺滑，减少高低错落带来的突兀感。
