15度步长旋转限位棘轮盘结构

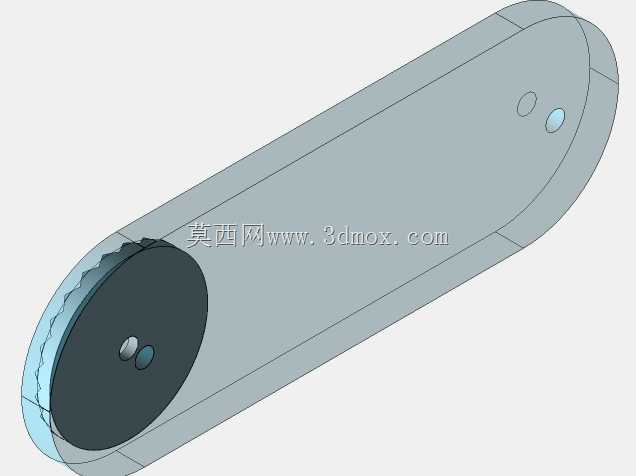

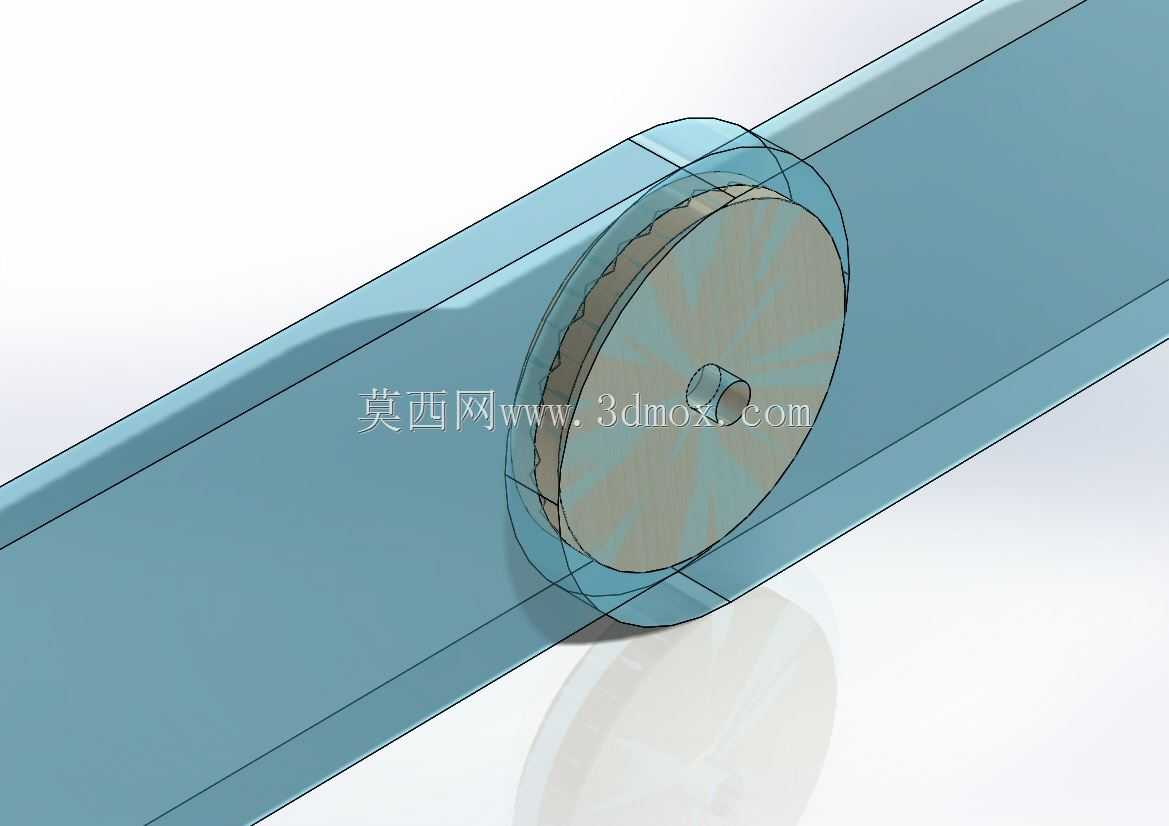

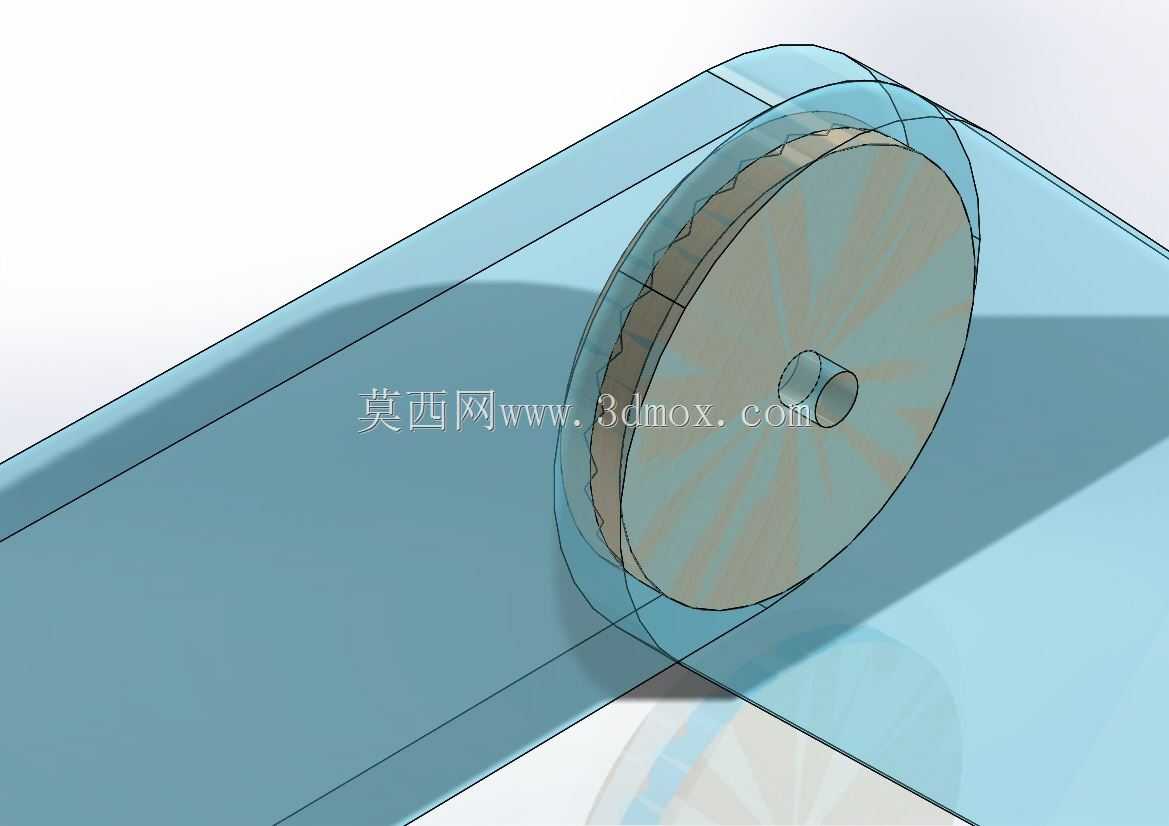

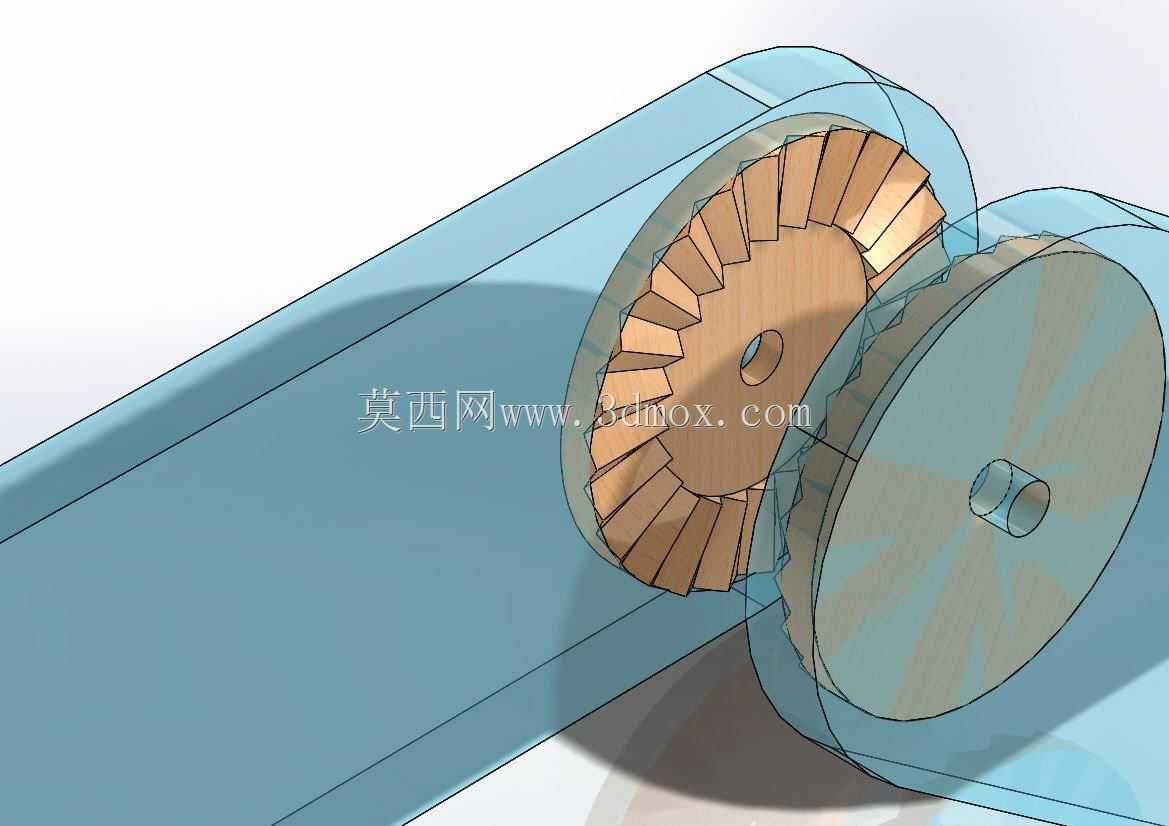

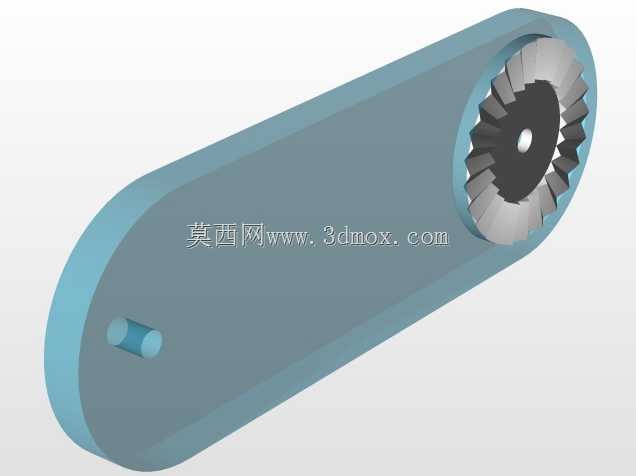

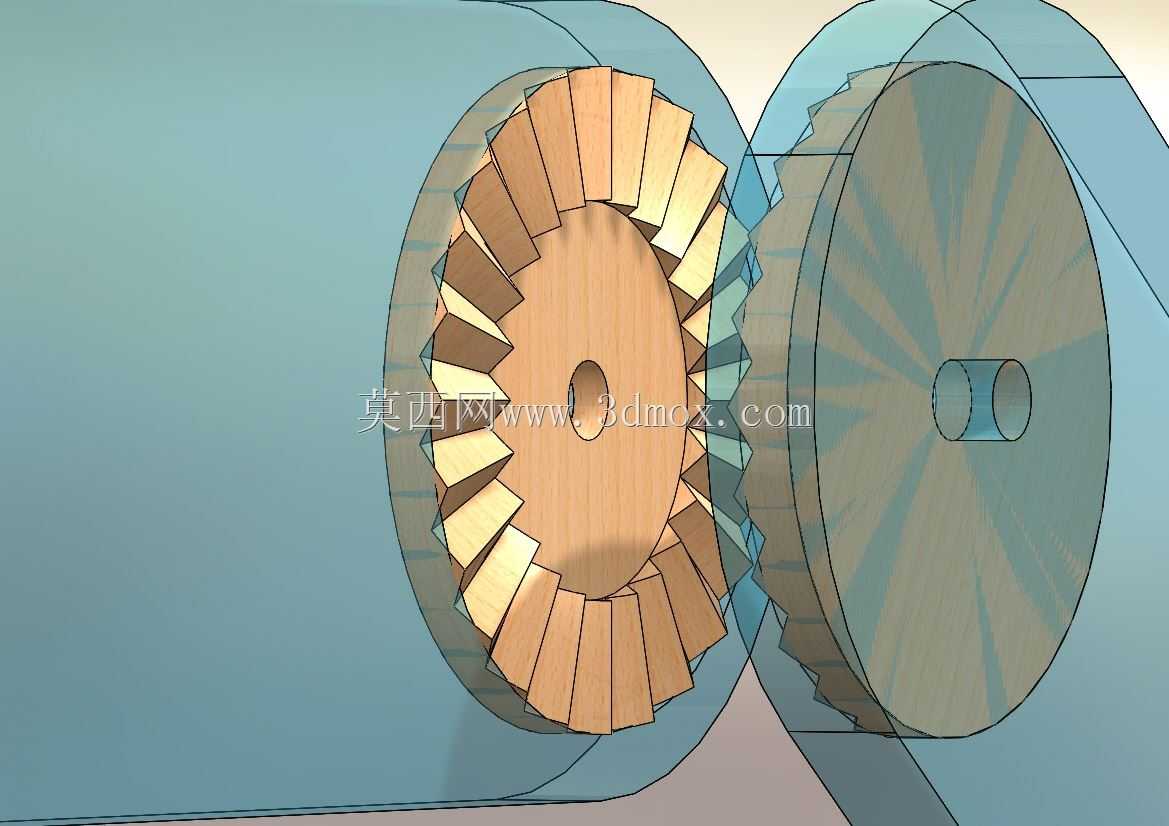

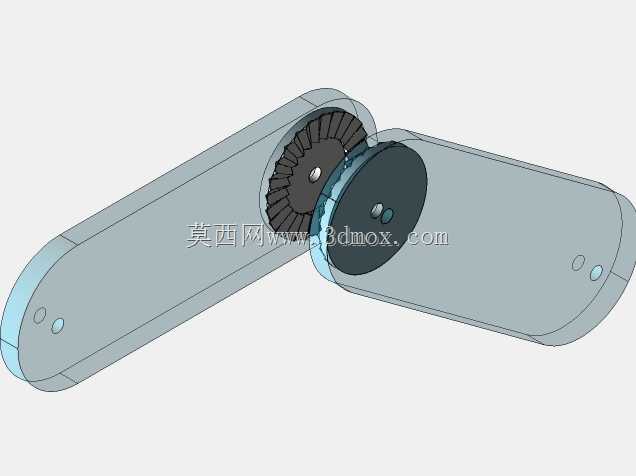

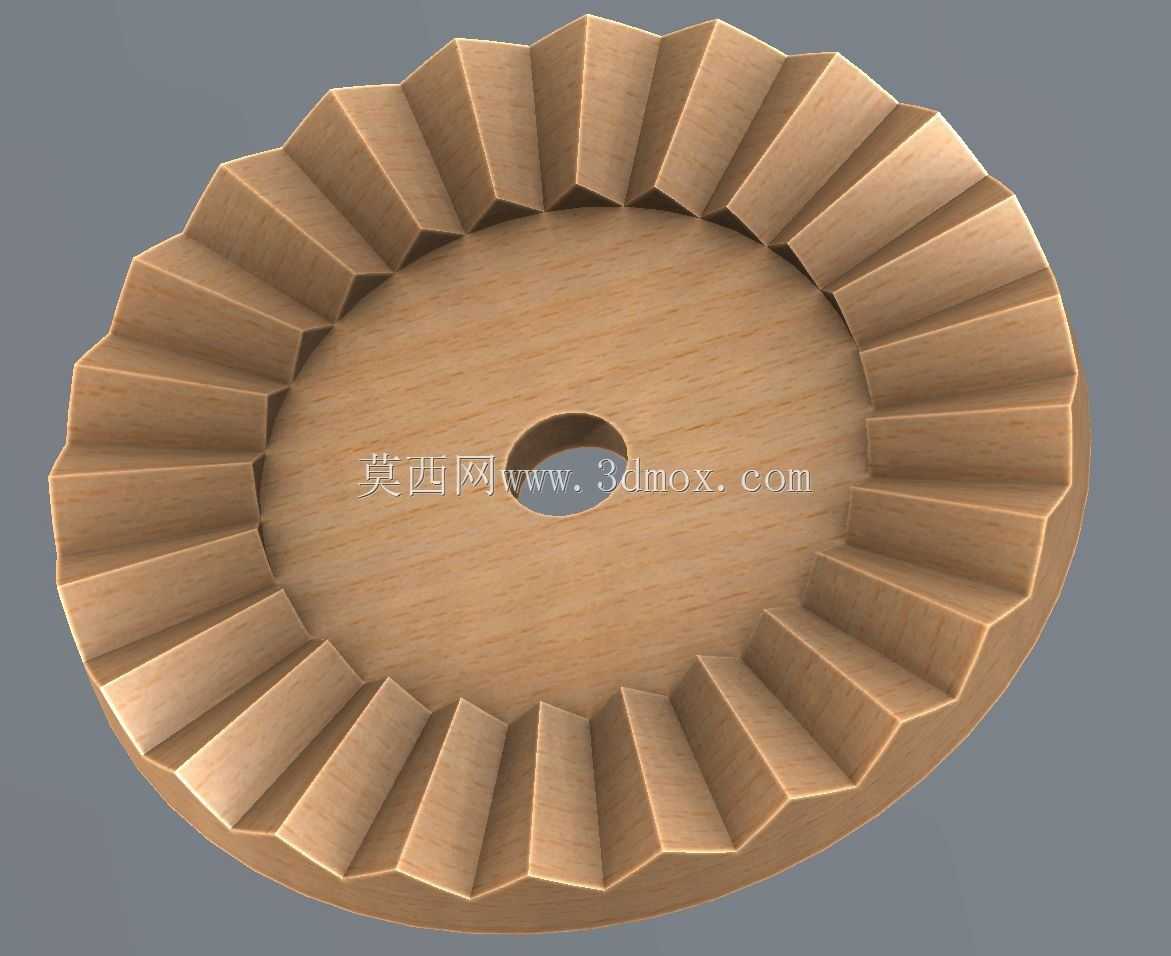

　　这类带周向均布齿槽的盘类限位元件，常被用在需要固定步长间歇旋转的工位切换机构里，比如小型自动化装配线的转台分度、手动调节设备的档位锁定结构，还有一些需要防止反向回转的单向传动场景，能在不需要复杂电控分度的前提下，靠纯机械结构实现精准的角度步进控制。从结构设计来看，整个零件以中心安装孔为回转基准，盘体外侧的齿形采用直面齿结构，每个齿的周向夹角严格控制在15度，和配套的棘爪配合时，每一次棘爪滑入齿槽，就能带动盘体转过固定步长，同时在非驱动状态下，齿的直面能抵住棘爪，避免盘体受负载反向回转，实现可靠的旋转约束。设计时首先要确定中心安装孔的尺寸公差，要和配套的回转轴采用间隙配合，保证盘体转动顺畅无卡滞，

　　同时孔的轴线和盘体端面的垂直度要控制在合理公差范围内，避免转动时出现端面跳动，影响棘爪和齿槽的啮合精度。盘体的外径和齿高需要根据实际传递的扭矩来调整，齿部的厚度要能承受棘爪拨动时的接触应力，避免长期使用后出现齿面磨损或者崩齿的问题，齿槽的根部要做微小的圆角过渡，减少应力集中，提升零件的疲劳寿命。在安装边界上，这类元件通常需要在盘体的轴向预留出棘爪的往复运动空间，棘爪的摆动轴线要和盘体回转轴线平行，安装时要保证棘爪的前端面和盘体齿面完全贴合，避免出现点接触导致局部磨损过快。实际应用中，这类结构不需要复杂的加工工艺，采用常规的铣削或者线切割就能完成齿形加工，小尺寸的型号也可以采用粉末冶金或者注塑工艺批量生产，成本可控，维护简单，

　　在手动调节档位的设备、低成本间歇转位机构里应用十分广泛。不同于常规的传动齿轮，这类限位元件不需要连续啮合传动，只需要保证步长角度的一致性和齿面的接触强度，设计时不需要做复杂的齿形修形，只要保证每个齿的分度角度均匀，齿面粗糙度满足接触要求，就能实现稳定的步进限位功能，在很多简易自动化设备、手动操作的工装夹具里，这种纯机械的限位结构比电控分度方案可靠性更高，也更适应恶劣的车间作业环境，不会因为粉尘、油污影响工作稳定性。
