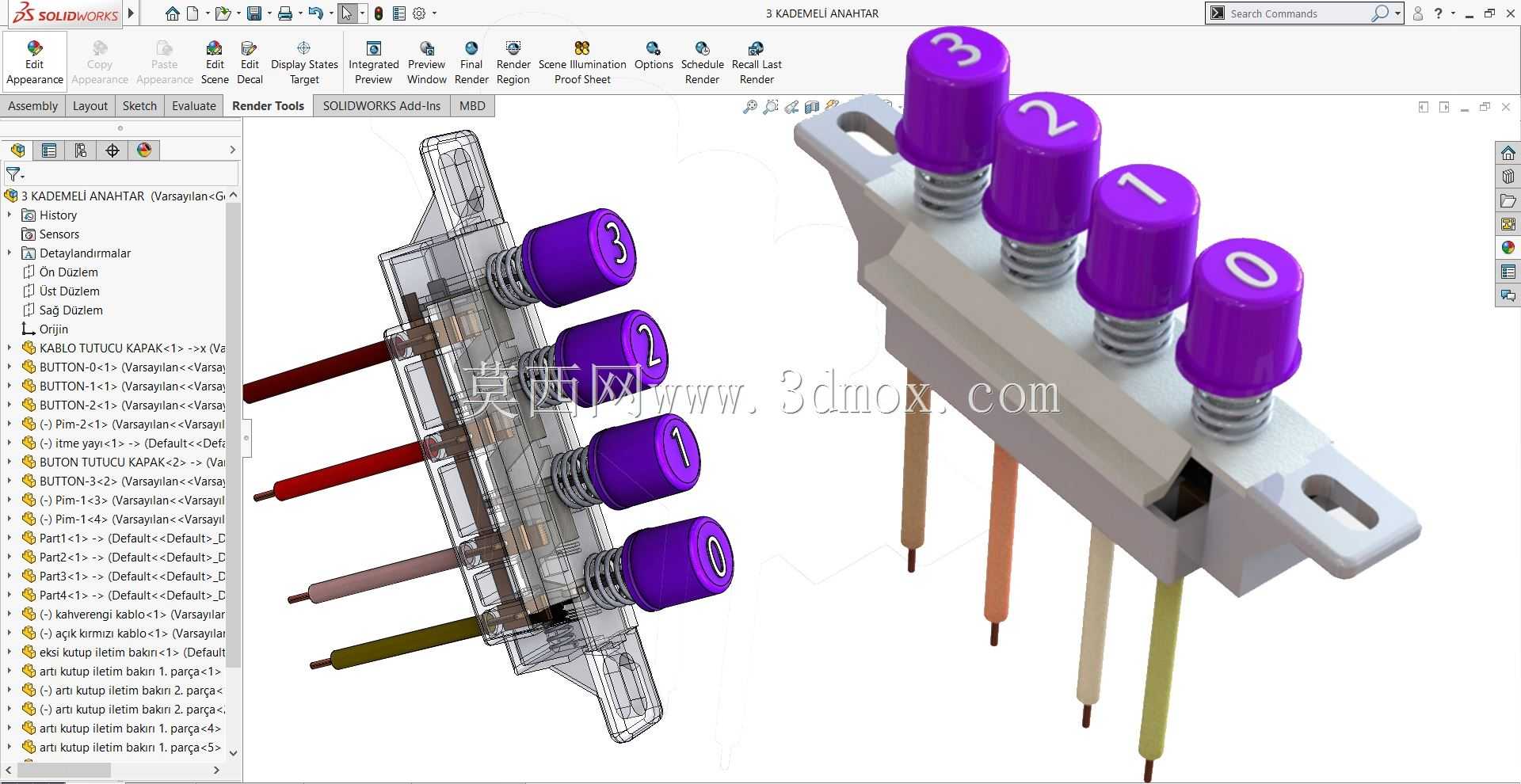

四键位小型按键输入模组结构设计

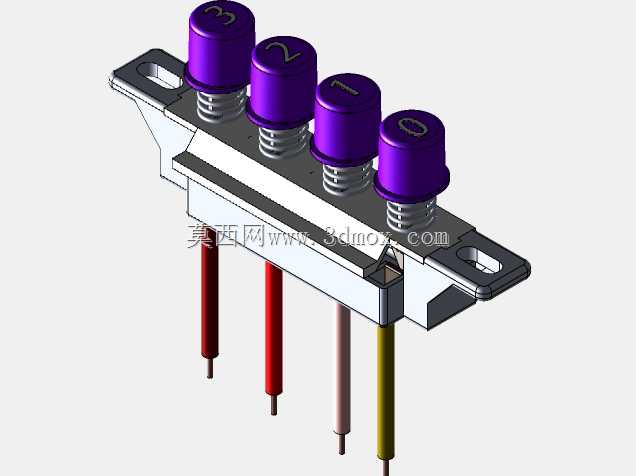

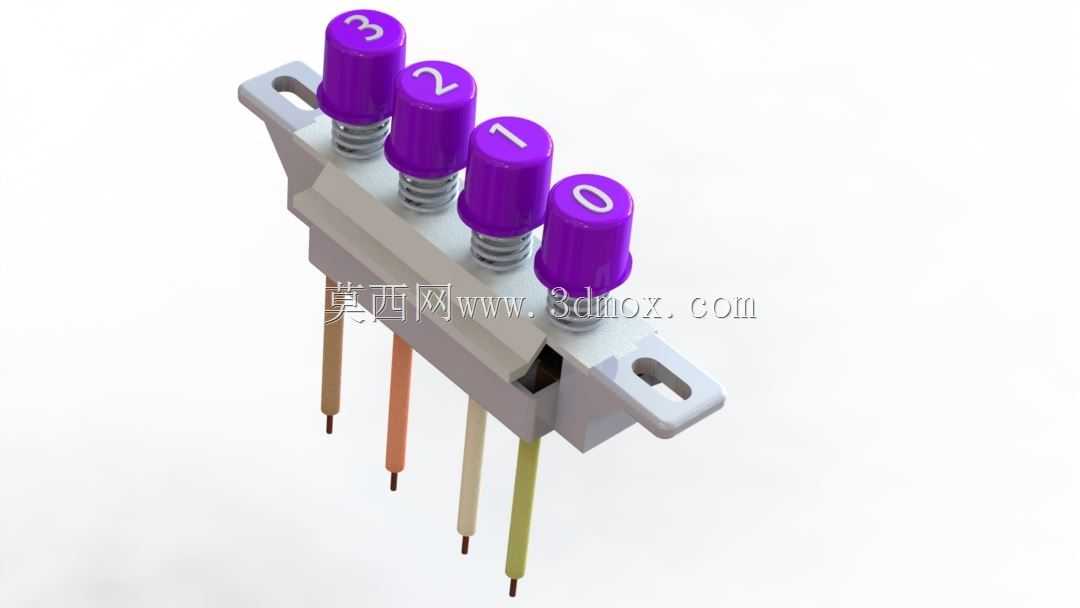

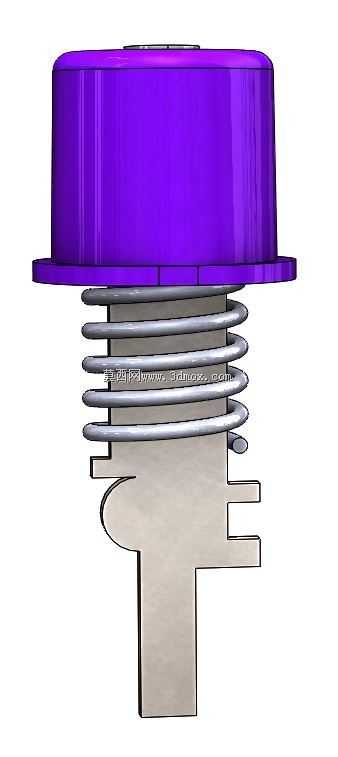

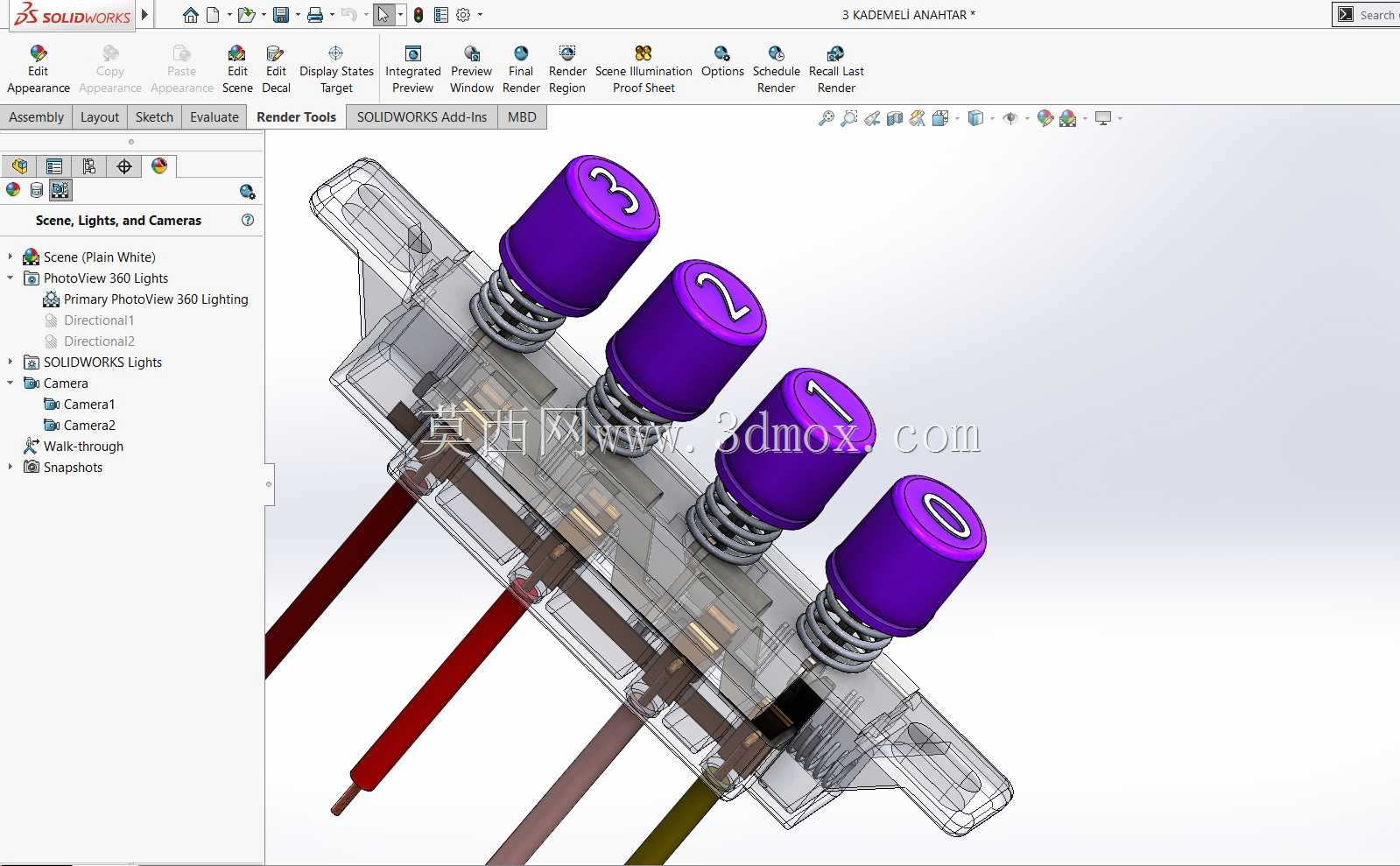

　　这类四键位小型按键输入模组，常被集成在小型工业控制终端、简易教学实验装置、复古外设改装套件里，作为离散信号输入的终端部件，相比矩阵式键盘，它的走线更简单，触发逻辑清晰，不需要额外的扫描电路就能直接输出四路独立通断信号，很适合IO资源有限的简易控制场景。从结构上看，每个按键单元都采用独立的弹簧复位结构，键帽做了加高柱形设计，顶部做了内凹弧面适配指腹按压触感，键帽表面蚀刻的数字标识做了凹陷处理，长期按压也不会磨掉标识，比印刷标识的耐用性高很多。底座采用带安装耳的一体式注塑结构，两个安装耳上开有沉头安装孔，安装时可以直接用M2螺丝固定在面板或者PCB基板上，安装耳的位置做了加厚处理，多次拆装也不会出现柱体断裂的问题。

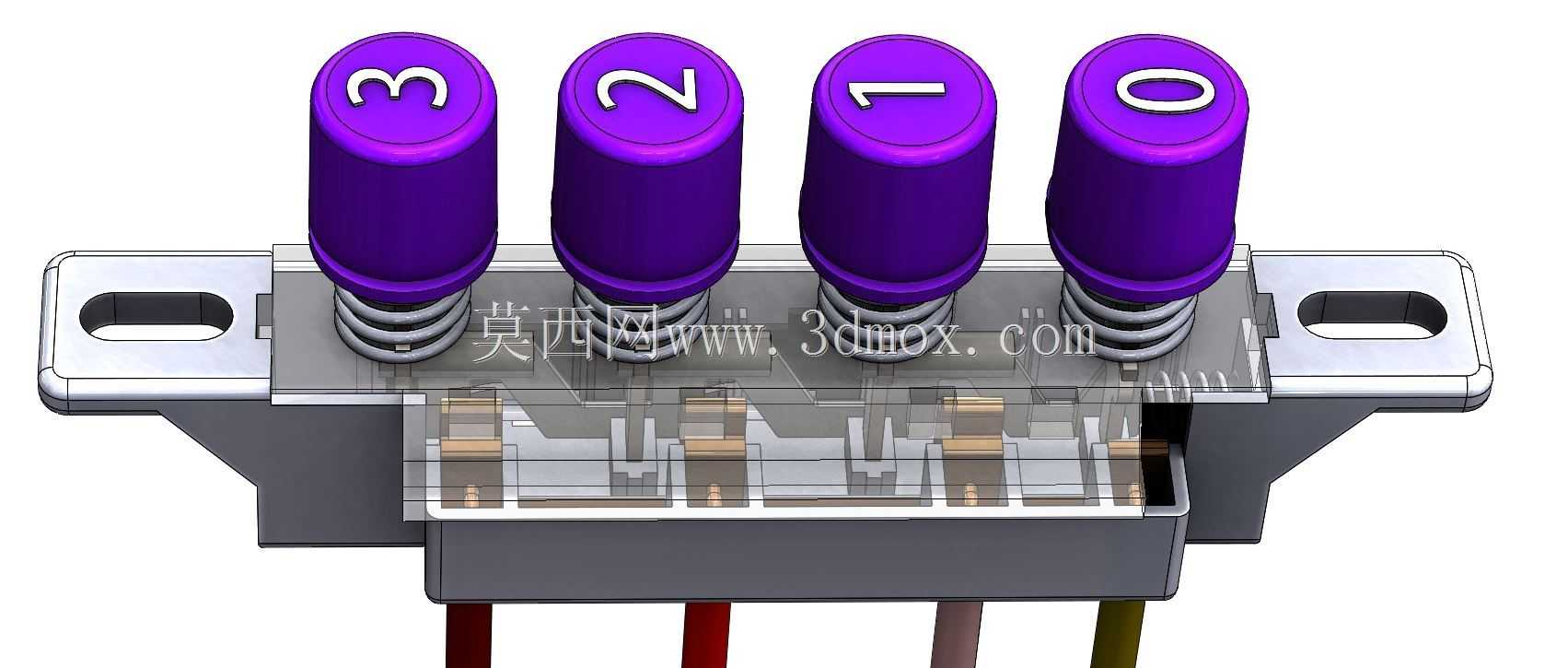

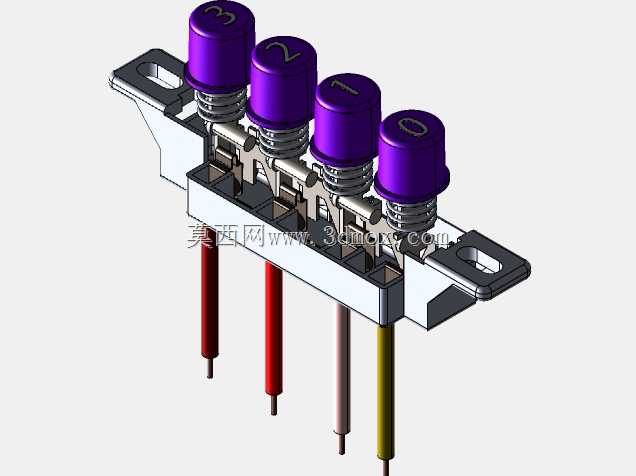

　　内部的导通结构采用直插式引脚设计，引脚长度预留了足够的波峰焊吃锡余量，穿过PCB后不需要额外补长引脚就能完成焊接，每个按键的引脚间距做了等距排布，对齐常规2.54mm网格孔位，不需要做定制PCB就能直接搭焊在通用洞洞板上，适配性很强。设计时特意将四个按键的按压行程做了统一校准，每个按键的触发压力都控制在1.2N左右，按压时的段落感清晰，不会出现卡键、按偏触发失败的问题，透明外壳版本可以直接观察到内部弹簧的压缩状态和触片的导通动作，方便教学演示时讲解按键的工作原理。按键之间的中心间距留足了15mm的操作空间，单指按压时不会误触相邻按键，整体模组的宽度控制在20mm以内，长度不到60mm，占用的安装空间很小，

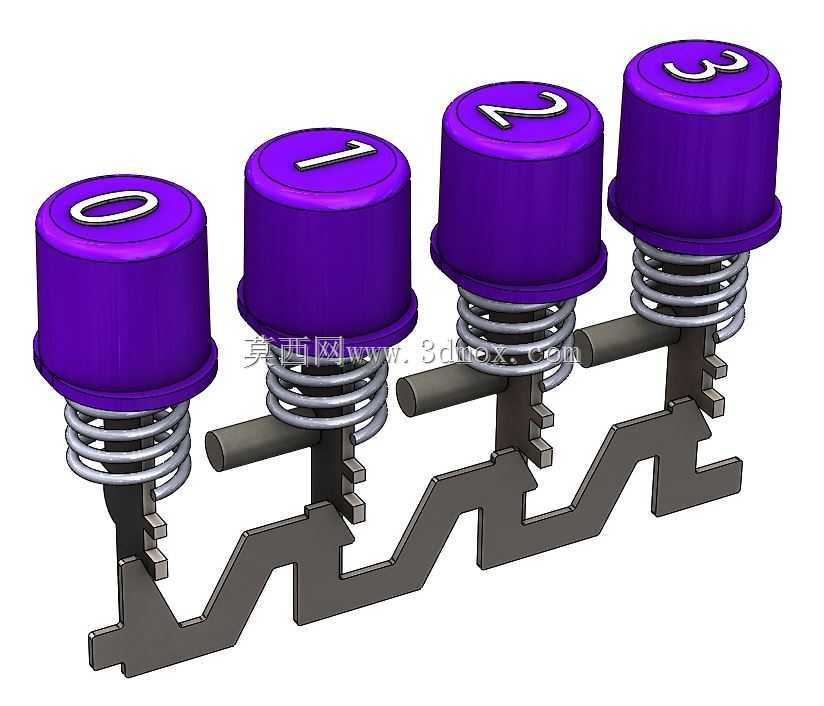

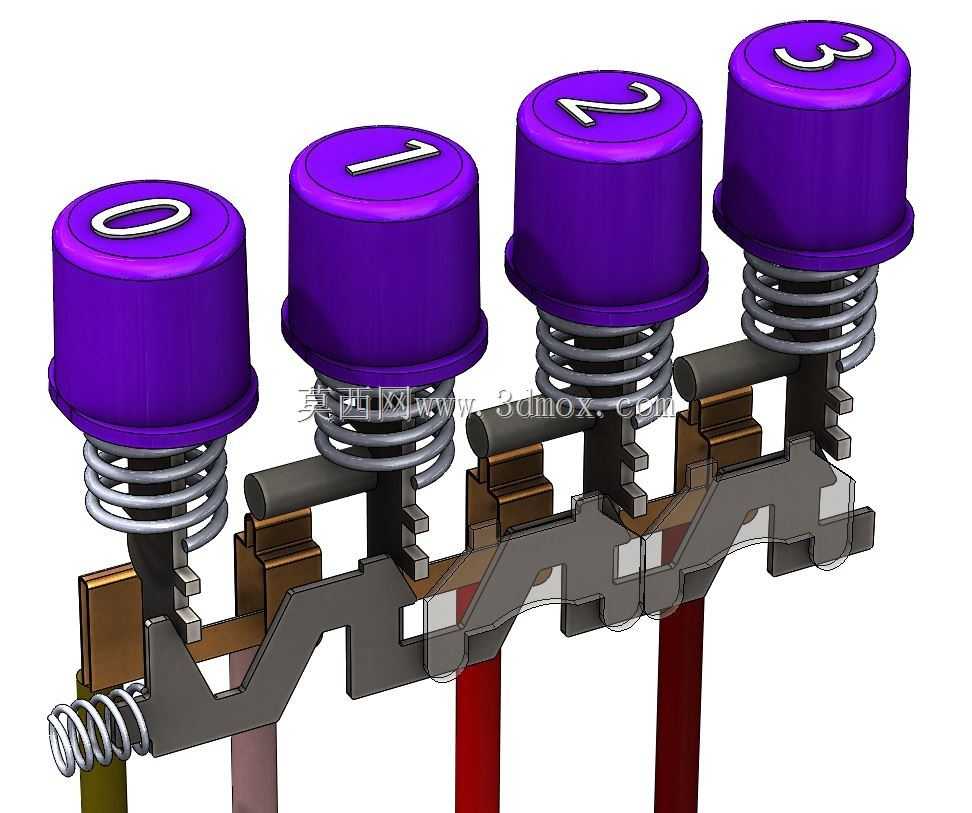

　　哪怕是在紧凑的手持控制盒里也能轻松布置。复位弹簧选用了不锈钢材质，长期反复按压也不会出现弹力衰减，触片部分采用镀银处理，接触电阻小，导通时的信号损耗低，哪怕是用在低压小信号的控制回路里，也不会出现接触不良导致的信号丢包问题。底座的导向槽和键帽的导向柱做了0.1mm的间隙配合，按压时键帽不会出现径向晃动，导向柱表面做了抛光处理，长期滑动摩擦也不会产生卡顿的涩感，不需要额外添加润滑脂就能保持顺畅的按压手感。
