印刷机传动连杆结构件设计

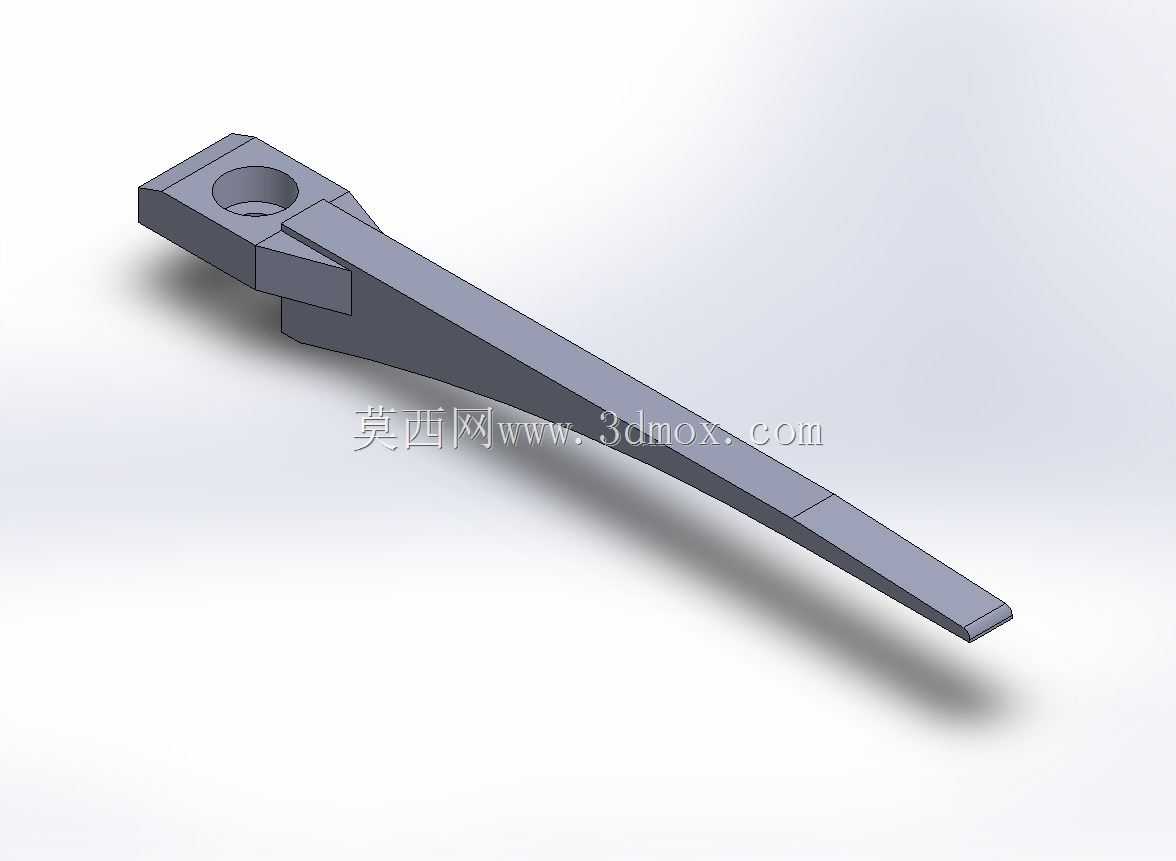

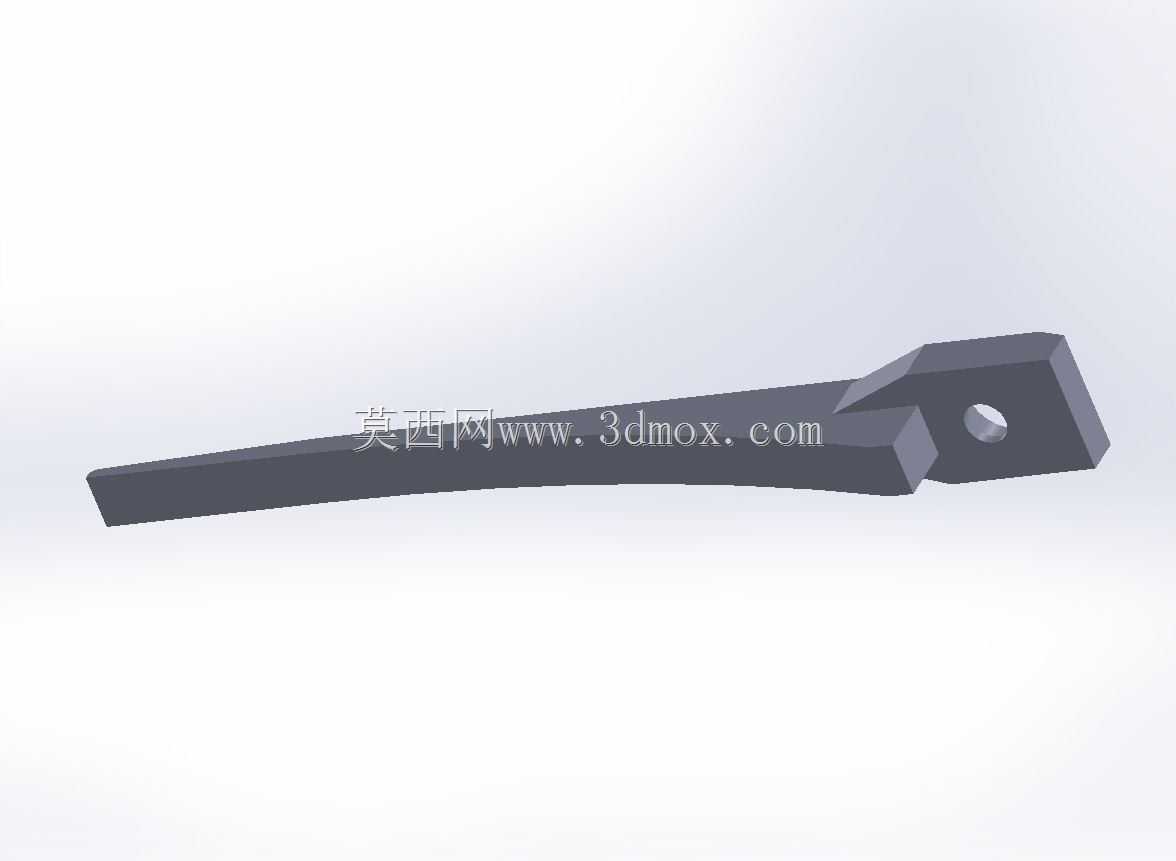

　　这款零件是印刷设备走纸机构中的核心传动连杆，主要应用于单张纸平版印刷机的输纸单元，承担动力传递与摆臂动作执行的功能，直接影响纸张输送的定位精度与走纸稳定性。在印刷机高速运转工况下，该零件需要反复承受周期性的摆动力矩，同时要保证端部安装位的位置精度，避免长期运行后出现间隙累积导致的走纸偏斜、套印不准等问题。从结构设计来看，零件整体采用长条形变截面杆身设计，杆身主体做了等强度优化，非受力区域适当缩减截面尺寸，在保证整体刚性的前提下降低了零件自重，减少高速摆动过程中的惯性冲击，避免机构运行时产生额外振动。端部的安装孔位做了同轴度公差约束，孔端预留了紧固件沉位，安装时可通过销轴与相邻摆臂组件铰接，铰接位的接触面做了平面度处理，

　　保证装配后转动顺畅无卡滞，同时能均匀传递载荷，避免局部应力集中导致的零件早期失效。杆身与端部连接位置做了圆弧过渡处理，消除了直角应力集中点，能够承受长期交变载荷作用，降低疲劳断裂风险。在安装边界上，零件的整体长度适配主流对开印刷机输纸机构的摆臂行程范围，杆身宽度控制在相邻组件的安装间隙内，摆动过程中不会与周边的输纸辊、挡纸规等部件发生运动干涉，端部安装孔的孔径与通用印刷机铰接销轴尺寸匹配，可直接替换同类型老旧设备上的磨损零件，无需额外修改安装接口。设计过程中重点校核了零件摆动过程中的运动轨迹，确保在最大摆角位置时，杆身不会触碰周边的机架护板与气路管线，同时杆身的截面抗弯模量经过计算，满足最高印刷时速下的载荷要求，不会出现杆身挠曲变形影响输纸精度的情况。零件表面无多余凸起结构，加工时可采用型材铣削成型，加工工序简单，量产时成本可控，铰接孔位可根据实际使用需求加装衬套，进一步提升耐磨性能，延长零件的维护更换周期。
