生产线托盘衔接用弹簧压合式能量辊结构

　　这款能量辊结构主要应用在连续生产输送线与托盘载具的衔接工位，解决托盘输送过程中动力传递断档、载具运行卡滞的常见问题，在包装线、装配线、仓储分拣输送线的托盘接驳段都能见到这类结构的应用。从实际使用场景来看，当托盘从主线体分流到支线、或是经过工位段需要辅助动力维持运行速度时，该辊轮依靠弹簧预紧力始终贴合托盘底面，通过辊面与托盘的接触摩擦力传递辅助动力，避免托盘因为动力不足出现停滞、歪斜，保证载具在不同输送段的运行速度匹配，减少线体堵料、载具偏位的故障概率。

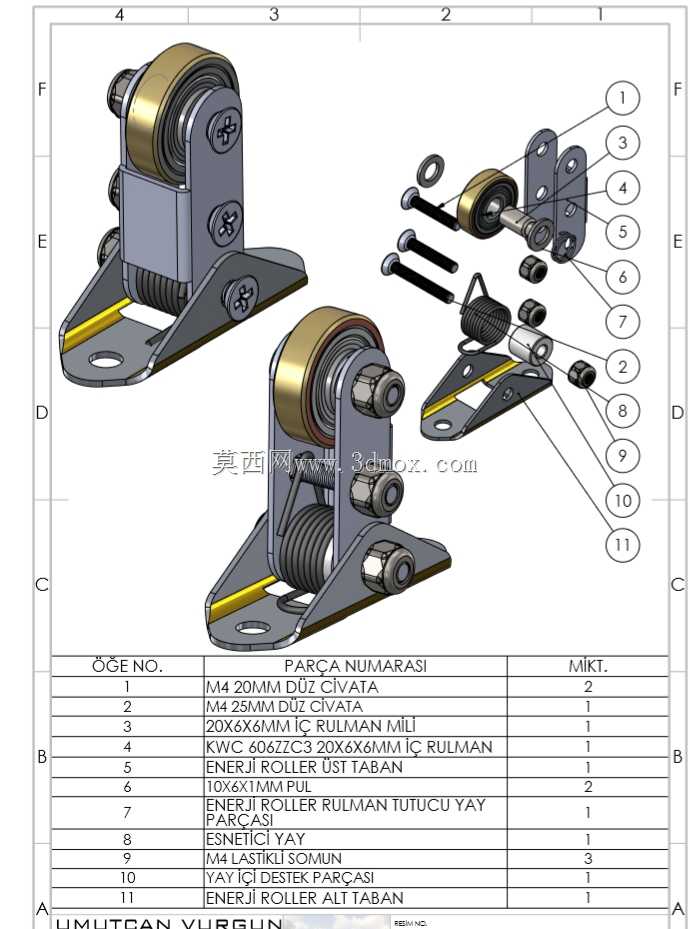

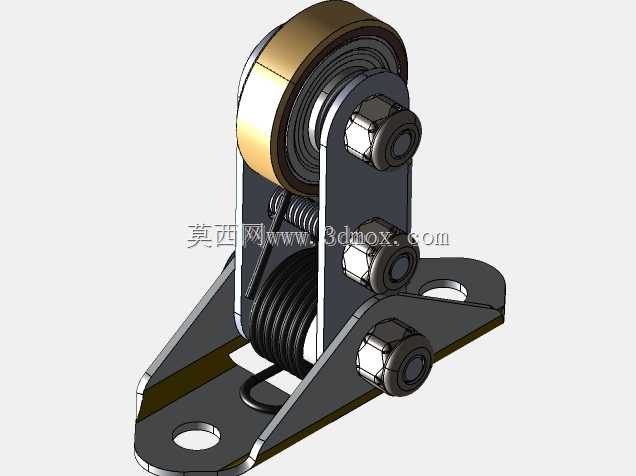

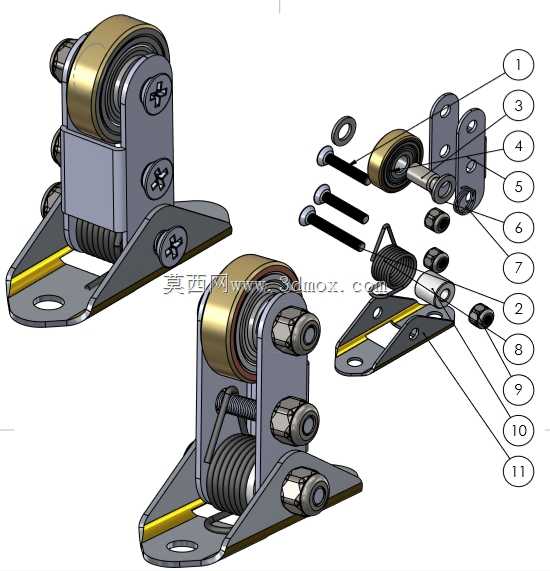

　　从结构设计逻辑来看，整体采用双侧立式支撑板作为承载基体，支撑板底部开设两个长圆形安装孔，可适配不同安装基面的孔位偏差，安装时可根据实际接触高度调整固定位置，预留的调整量能够覆盖10mm以内的安装高度差，适配不同厚度托盘的接触需求。辊轮主体采用金属外圈配内置轴承的结构，转动阻力小，长时间运行不会出现卡滞，辊轮宽度与常见的塑料、金属托盘底面接触宽度匹配，接触压强控制在合理范围，不会压损托盘底面。辊轮的压合行程由内置的圆柱螺旋压缩弹簧提供，弹簧预紧力可通过支撑板上的固定螺母进行调整，针对不同重量的托盘可匹配不同的压紧力，既保证足够的摩擦力传递动力，又不会因为压力过大导致托盘运行阻力升高。

　　结构上所有转动副都采用标准六角螺母加防松垫圈的锁紧方式，适合工厂多尘、有轻微振动的运行环境，日常维护仅需定期在轴承位置加注润滑脂即可，不需要频繁拆解更换部件。安装边界方面，整体结构的横向宽度控制在120mm以内，纵向安装深度不超过80mm，整体高度在自由状态下为110mm，压合到最低位置时高度为85mm，不会占用过多线体下方的安装空间，可直接固定在输送线的铝型材框架或是碳钢支架上，不需要额外设计复杂的安装转接件。在实际选型适配时，需要注意线体的运行速度不超过1.2m/s，单组辊轮可适配的托盘重量范围在50kg以内，多组并排布置时可承载更重的载具，辊轮外圈可根据接触材质的不同更换包胶层，进一步提升接触摩擦力，降低运行噪音。
