带状开关GR747适配安装结构三维设计

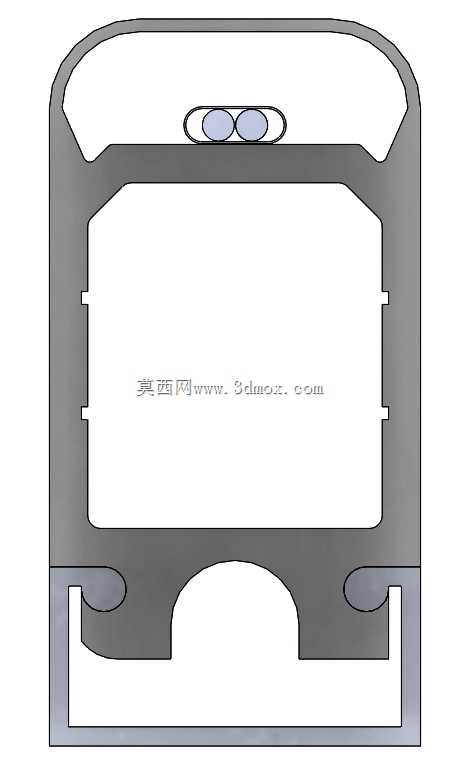

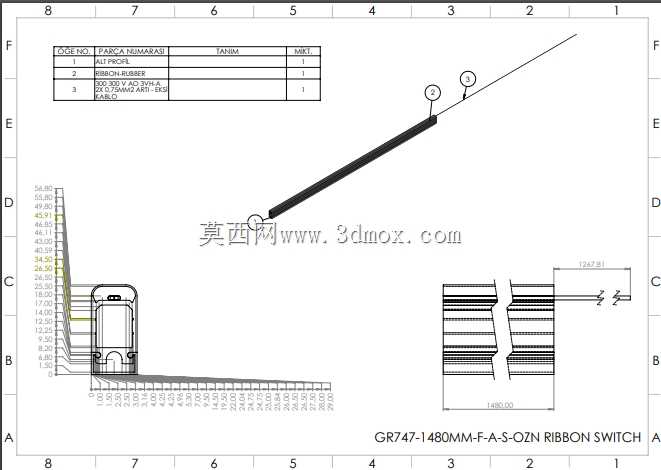

　　这款带状开关的结构设计，核心围绕工业现场的触压安全防护需求展开，在自动化生产线的边缘防护、AGV小车的周界防撞、物流输送线的人员误入检测场景中，这类带状触压开关是触发急停信号的核心执行部件，区别于点式光电传感器的检测盲区，带状结构可覆盖连续的长条形检测区域，只要任意位置受到设定阈值的触压力，就会触发通断信号切换，快速切断设备运行回路。从结构剖面能看到，整体采用框架式内嵌安装设计，外层的包覆壳体做了圆弧过渡处理，既避免安装后边缘剐蹭操作人员或线缆，也能在受到侧向撞击时分散应力，防止壳体开裂。内部的触压感应区设置在壳体上部的居中位置，两个圆形的触发电极对应独立的导通回路，采用双回路冗余设计，即便单条回路出现接触不良，

　　另一条回路仍能保证触发信号有效输出，避免安全防护失效。下部的安装卡槽做了对称的卡扣结构，安装时可直接卡入对应厚度的设备安装板，不需要额外打固定孔，适配1480mm长度规格的带状开关整段安装，卡槽两侧的半圆避让槽是为安装时的线缆走线预留的空间，避免开关尾部的引出线被壳体挤压破损。设计时特意将功能触发区与安装基座做了分层处理，上部的触压面比安装基准面高出固定尺寸，保证触压时的形变量在弹性材料的恢复范围内，不会因为长期按压出现塌陷失效，两侧的限位凸台可以卡在安装板的对应槽位里，防止长条形的开关在设备运行振动时出现横向窜动，保证触发位置的精度。内部的空腔结构做了等壁厚设计，注塑成型时不会出现缩痕，同时给触压形变预留了足够的回弹空间，

　　下部的开口结构是为了方便后期维护时更换内部的触发电极条，不需要整体拆解外部安装结构，降低现场维护的拆装工作量。这类带状开关在实际选型时，需要重点核对安装边界的卡槽尺寸、触压面的突出高度，以及整体的截面轮廓，避免出现安装后与周边设备部件干涉的问题，该三维结构完整还原了产品的装配关系与关键尺寸，可直接用于设备防护改造的安装位校核、安全回路的布局设计。
