M12规格帕索维索防松螺栓组件结构

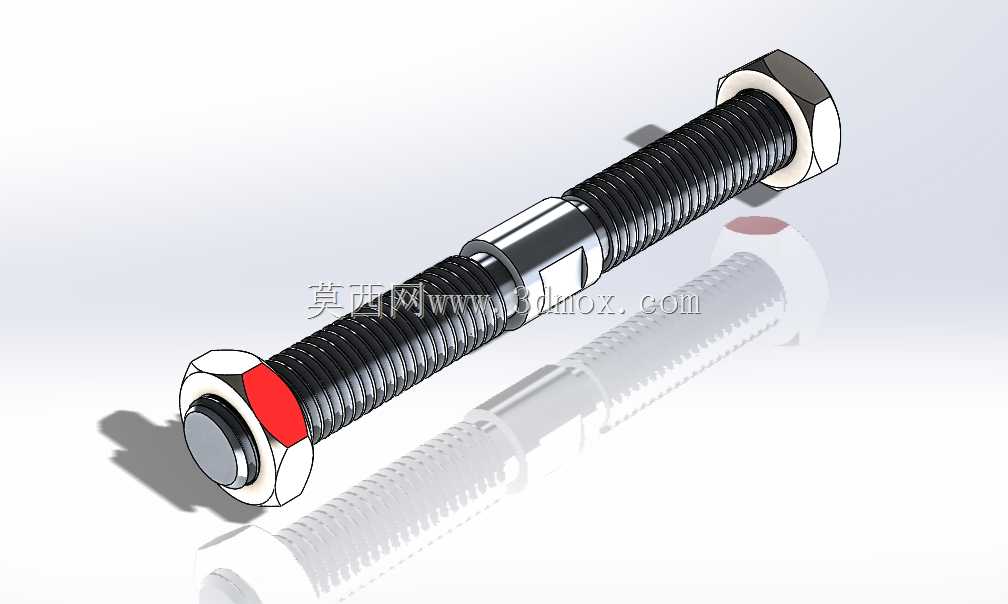

　　该紧固件组件适配公称直径12mm的螺纹连接场景，在轨道交通车辆走行部、重型工程机械振动工况连接位、自动化生产线重载模组安装位均有广泛适配空间，核心作用是在持续交变载荷、高频振动冲击的使用环境下，避免螺纹副出现自松退扣，保障连接节点的预紧力长期维持在设计阈值内。整套组件包含外六角螺栓主体、两个带防松嵌件的六角螺母，螺栓杆部做了差异化分段设计：靠近螺栓头的一侧为全螺纹段，匹配螺母的旋合行程，中间段设计为光轴定位结构，可穿过被连接件的安装孔实现径向定位，避免连接副受横向剪切力时螺纹牙直接承受剪切载荷，提升连接节点的抗剪承载能力。设计阶段针对安装边界做了明确适配：螺栓光杆段的直径公差取h7级，可直接穿过公称直径13mm的基孔制安装孔，

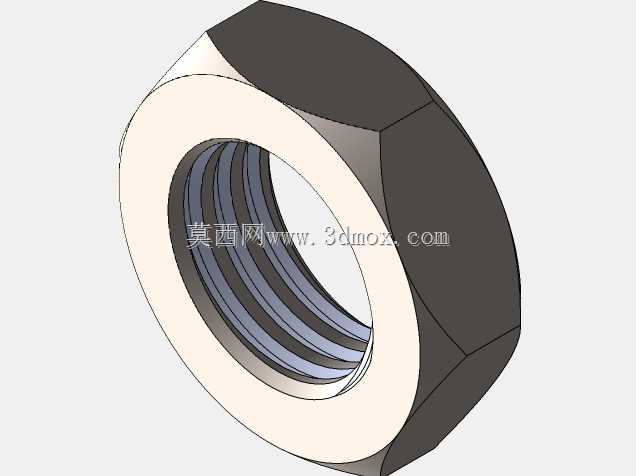

　　不需要额外扩孔加工；两端的防松螺母采用尼龙嵌件锁紧结构，螺母对边尺寸符合GB/T 6170标准中M12规格的尺寸要求，可使用常规19mm规格的呆扳手、套筒扳手完成装拆作业，不需要定制专用工装，适配现场运维的通用工具条件。从结构细节来看，螺栓头部与杆部的过渡位置做了R角圆弧过渡，避免热处理及受载时出现应力集中断裂风险；螺纹段的牙型采用普通公制粗牙设计，螺距1.75mm，旋合过程中与标准M12内螺纹的适配性良好，不会出现卡滞、错牙问题。两个防松螺母分别布置在被连接件的两侧，安装时先将一侧螺母旋至预设预紧力矩，再将另一侧螺母反向旋紧形成对顶锁紧结构，配合螺母内置的尼龙嵌件对螺纹牙的抱紧力，可实现双重防松效果，即便在振幅0.5mm、

　　振动频率10-500Hz的持续振动工况下，预紧力衰减率也能控制在5%以内，远优于普通单螺母连接的防松性能。建模过程中对螺纹牙型做了简化处理，既保留了螺纹的旋合逻辑与外观特征，也控制了模型的整体面数，可直接用于装配体的干涉检查、连接节点的运动仿真，也能导出工程图标注完整的尺寸公差、形位公差要求，指导生产加工环节的工艺编制。在实际选型应用中，该组件可适配总厚度在30-50mm区间的被连接件，当被连接件厚度超出该区间时，可调整螺栓光杆段与螺纹段的长度比例，不需要改动螺母及螺栓头的结构尺寸，具备较好的结构通用性，能减少同系列紧固件的设计重复工作量。
