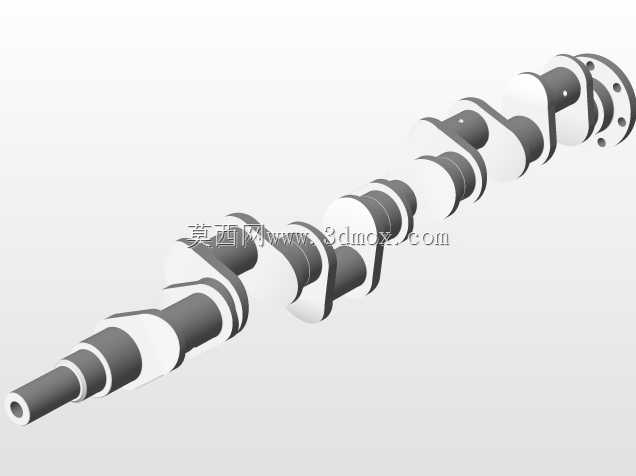

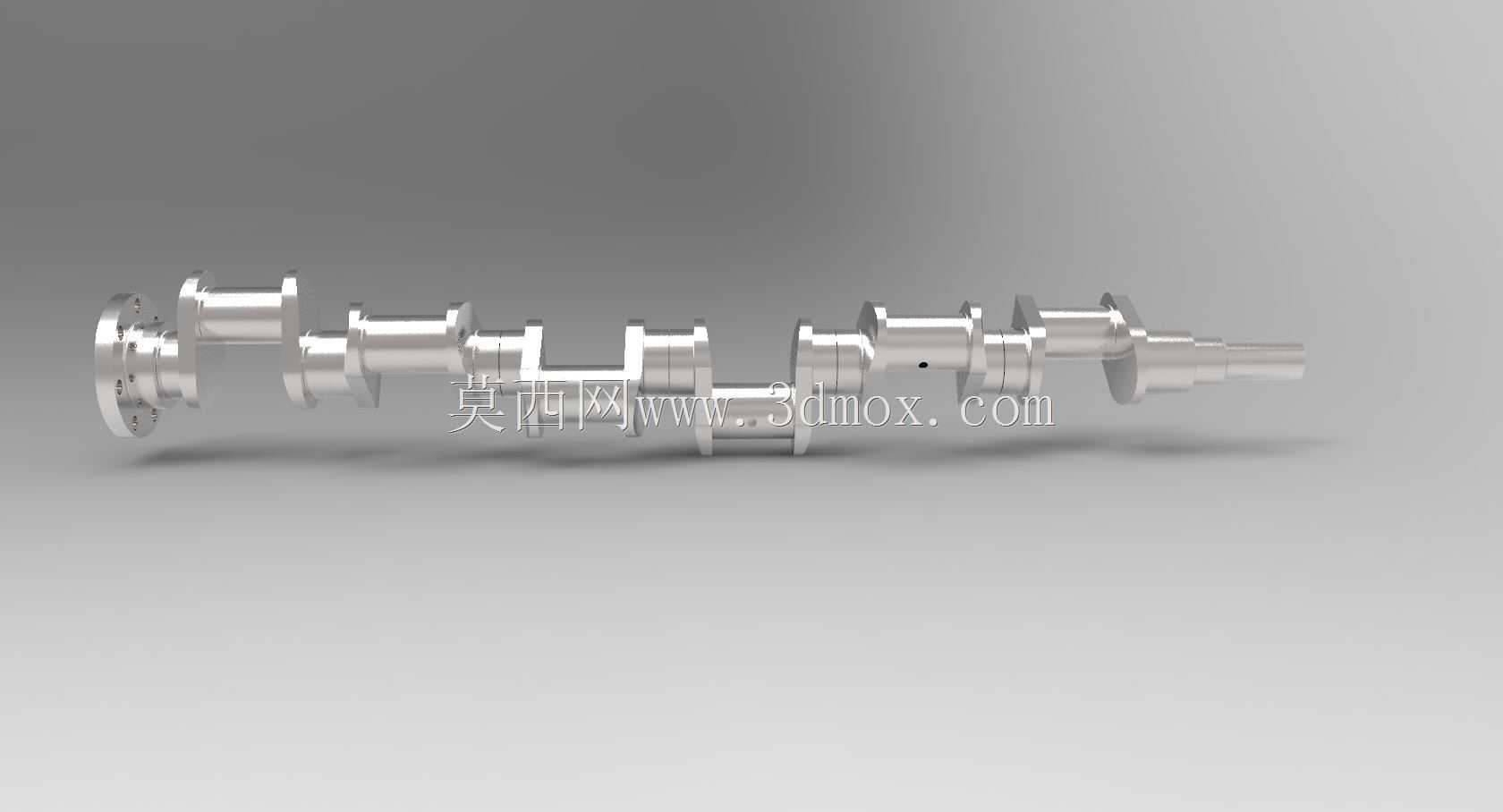

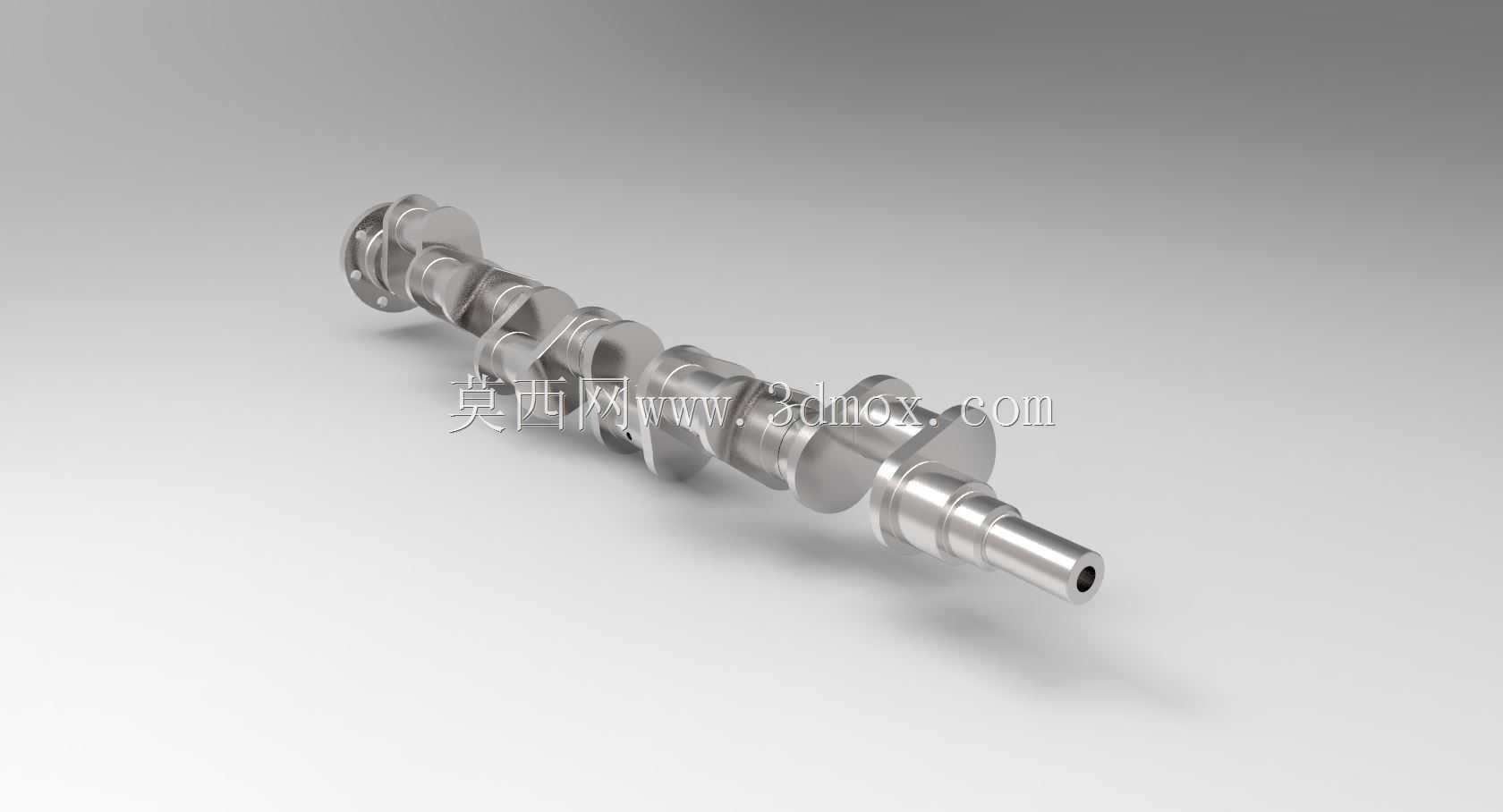

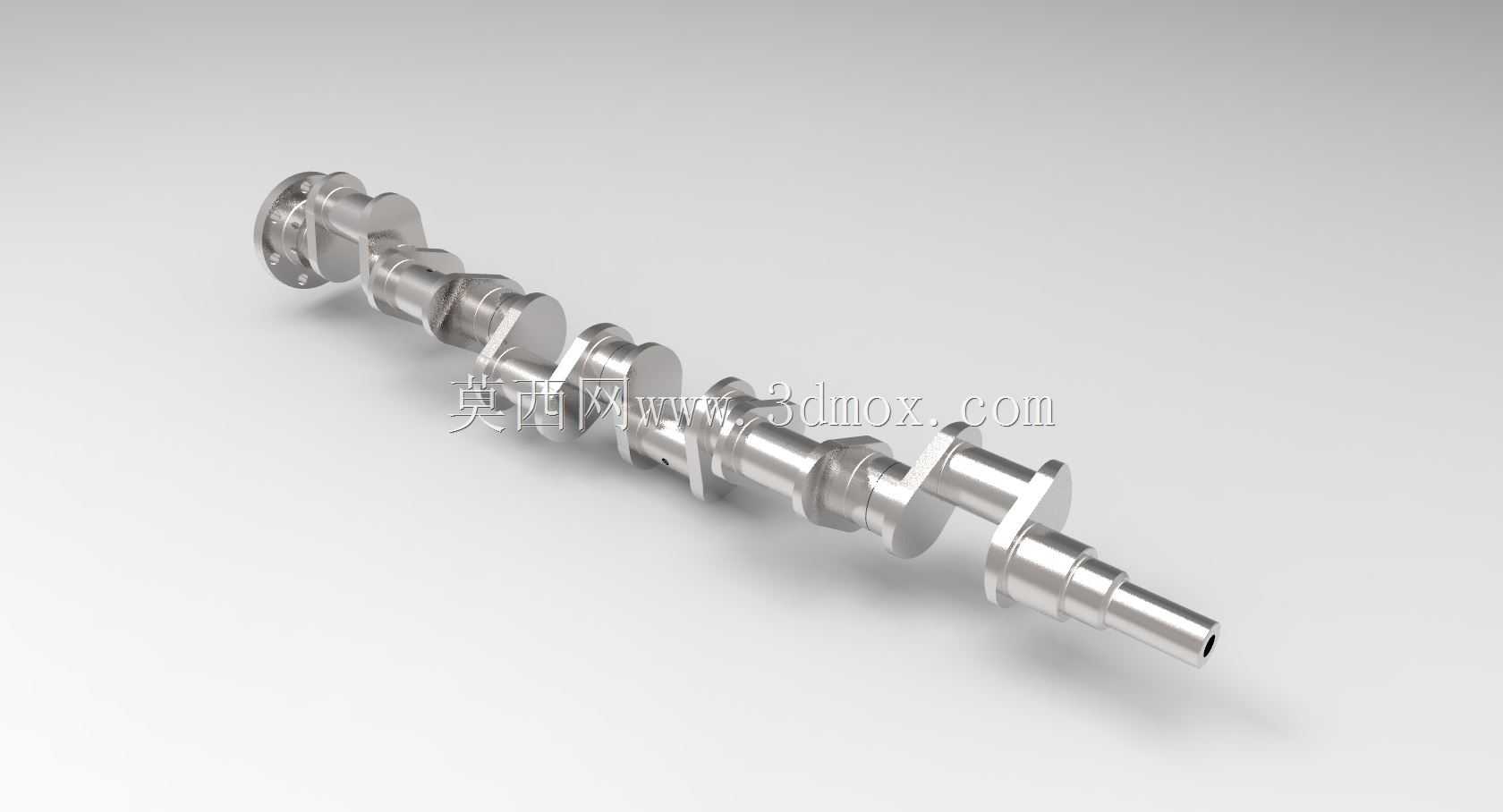

V6发动机配套高精度曲轴结构

　　在乘用车V型六缸动力单元的开发流程中，曲轴作为承接活塞往复运动、转换为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、NVH表现与服役寿命。这款适配V6机型的曲轴，在结构布局上充分匹配V型60°夹角气缸的点火顺序，各曲拐的相位角经过精准排布，能够抵消一阶、二阶往复惯性力，让整机在高转速区间仍能保持稳定的运转状态，避免出现异常振动传导至缸体与整车底盘。从实际装车场景来看，这类曲轴主要应用于大排量乘用车辆、轻型商用动力设备以及部分高性能特种动力单元，承担着将燃烧室燃气爆发产生的直线推力，通过连杆传递至曲柄销，转化为飞轮端持续旋转扭矩的核心作用，后端输出端可直接对接离合器总成或液力变矩器，前端则预留皮带轮安装位，

　　用于驱动水泵、发电机、空调压缩机等发动机附属附件。在设计思路层面，这款曲轴采用全支撑结构，相邻曲拐之间均设置主轴颈与缸体主轴承座配合，每段主轴颈的直径、圆角过渡参数都经过受力校核，能够承受高转速下交变弯曲载荷与扭矩载荷的持续冲击；曲柄臂的配重块采用异形优化结构，在保证动平衡精度的前提下尽可能降低旋转惯量，减少发动机加速过程的动力损耗，同时避免配重块与缸体内腔、连杆大端出现运动干涉。从安装边界来看，各主轴颈的同轴度公差控制在微米级，装配时需与轴瓦保持规定的配合间隙，轴向定位台阶设置在中间主轴颈位置，可限制曲轴运转过程中的轴向窜动量；曲柄销与连杆大端轴瓦的配合面经过高精度磨削处理，表面粗糙度满足流体动压润滑的形成条件，

　　能够在机油泵建立压力后形成稳定油膜，降低运转过程中的摩擦损耗。油道设计采用斜向贯通式结构，主油道的机油可通过主轴颈内部油孔直接输送至曲柄销位置，持续为连杆轴颈摩擦副提供润滑与冷却，避免高负荷工况下出现轴瓦烧蚀、抱轴等失效问题。曲轴前端的轴伸部位设计有键槽与螺纹安装位，可固定正时齿轮、减震皮带轮等部件，后端法兰面预留螺栓孔用于安装飞轮与信号齿圈，能够为转速传感器提供精准的转角信号，支撑发动机电控系统的点火、喷油正时控制。在建模过程中，各段轴颈的过渡圆角、油孔倒角、配重块的曲面轮廓都做了精准还原，能够直接用于后续的有限元受力分析、运动学仿真以及工艺规程编制，帮助结构工程师快速完成整机的动力端匹配设计，减少前期建模的重复工作量。
