单级同轴式齿轮减速箱结构设计

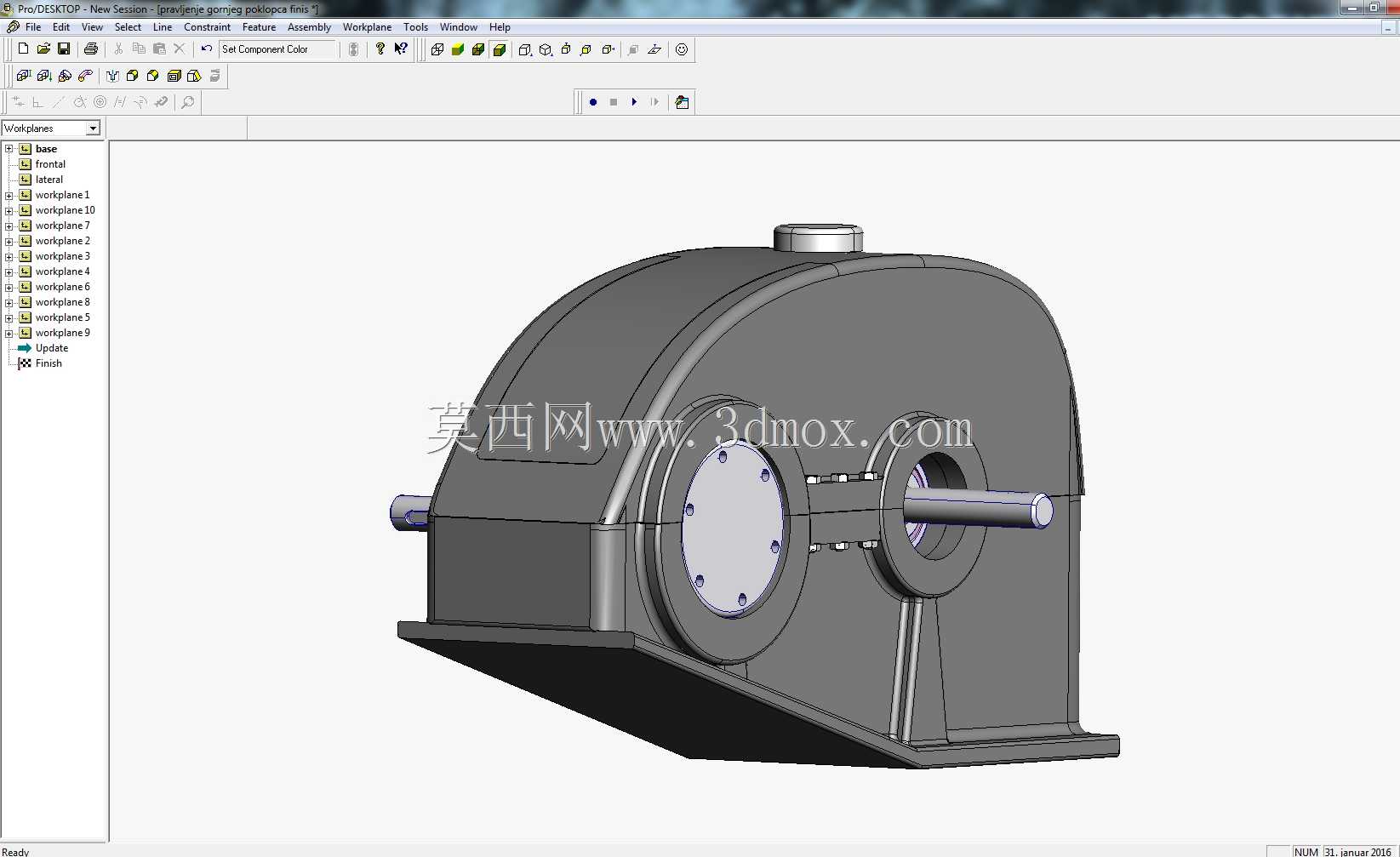

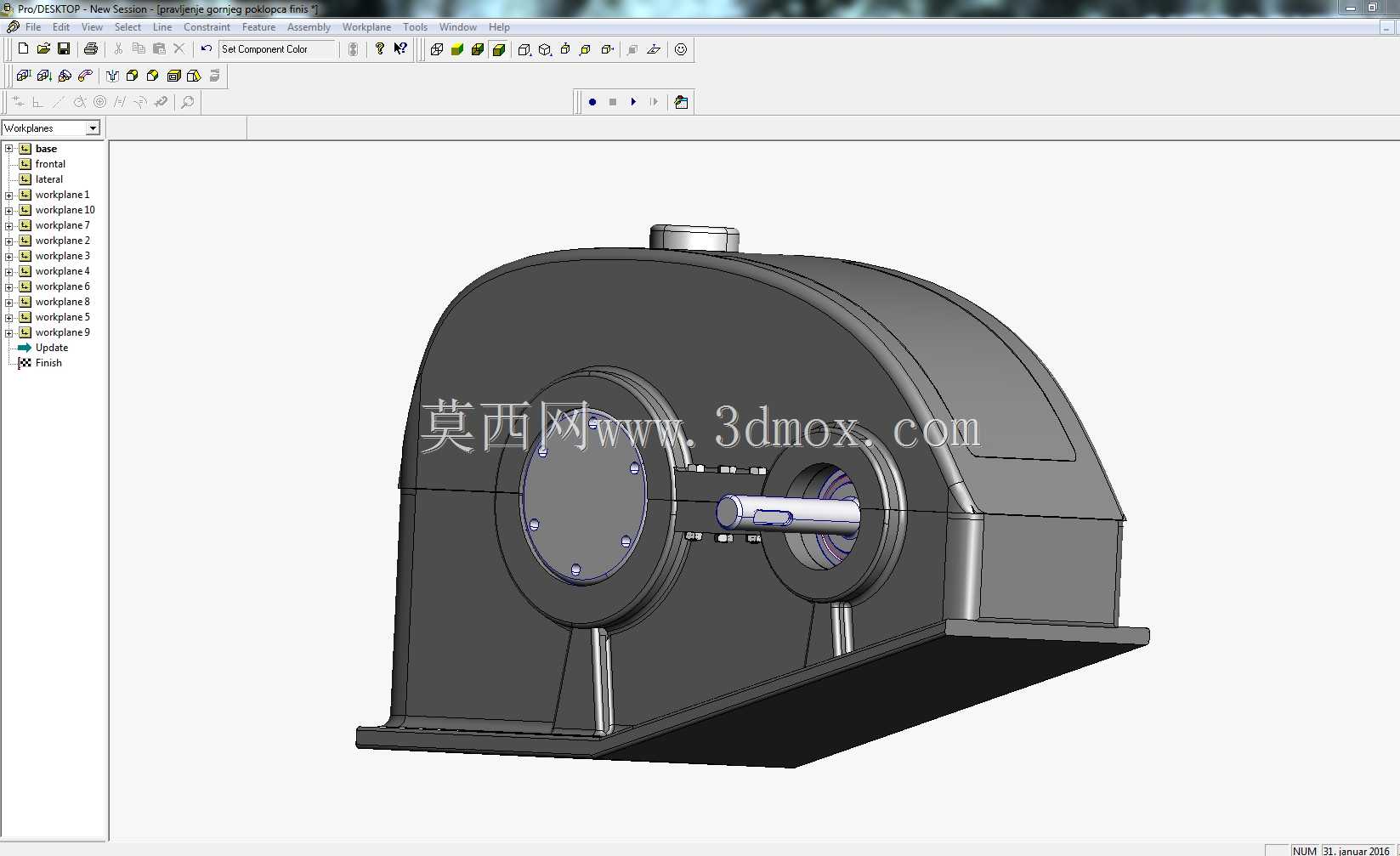

　　这款同轴式齿轮减速装置，常配套在中小型输送线、食品加工单机、小型农用机具的动力传输链路中，核心作用是匹配原动机与工作端的转速差，把高转速低扭矩的电机输出转化为低转速大扭矩的动力输出，满足工作端的负载驱动需求。从结构设计逻辑来看，采用同轴输入输出布局，输入轴与输出轴处于同一轴线上，能大幅缩减传动单元的横向安装空间，适配安装位置局促的设备集成场景，不少老款小型皮带输送机、台式包装辅机的动力端都偏好这类布局的减速结构，不用额外调整传动轮系的对中位置，现场安装调试的工作量能降低不少。箱体采用剖分式结构设计，上下箱结合面经过精密铣削加工，合箱后通过定位销保证装配精度，周向布置的紧固螺栓能提供足够的锁紧力，

　　避免齿轮啮合传动过程中箱体出现错位渗油的问题。输入轴端伸出箱体的位置设计有密封端盖结构，端盖内置油封槽，可装配标准骨架油封，阻挡箱体内润滑油泄漏，同时避免外界粉尘、切削碎屑进入箱体内污染齿轮啮合面。输出轴侧的轴承座做了加厚加强处理，因为输出端需要承受更大的径向负载，加厚的轴承座壁能提升轴承支撑刚度，减少重载工况下的轴系挠曲变形，延长轴承与齿轮的使用寿命。箱体底部设计有一体化的安装底座，底座上预留了四个对称的安装螺栓孔，安装时可通过螺栓直接固定在设备的安装机架上，底座与箱体连接处设置了三角形加强筋，提升整体结构的抗振性能，避免设备运行过程中减速箱出现共振移位。从安装边界来看，

　　这款减速箱的轴向总长度适配常规Y系列80-90机座号电机的安装尺寸，输入轴轴径、输出轴轴径都匹配对应功率段的标准联轴器尺寸，不用额外定制转接轴套就能完成动力对接。箱体内腔的齿轮容纳空间经过精准核算，能保证齿轮啮合时的润滑油飞溅润滑效果，顶部设置的注油孔方便日常维护时补充润滑油，底部预留的放油螺塞可在换油时快速排空废油。设计过程中对箱体的壁厚做了等强度优化，非受力区域适当减薄壁厚控制整体重量，轴承安装位、螺栓连接位等受力集中区域做了局部加厚，既保证整体结构强度，又不会造成材料浪费。齿轮副采用渐开线圆柱齿轮设计，啮合重合度高，传动过程平稳，噪音控制表现优于同功率段的蜗轮蜗杆减速结构，传动效率也更高，适合长时间连续运行的工况场景。
