单级圆柱齿轮减速箱结构设计

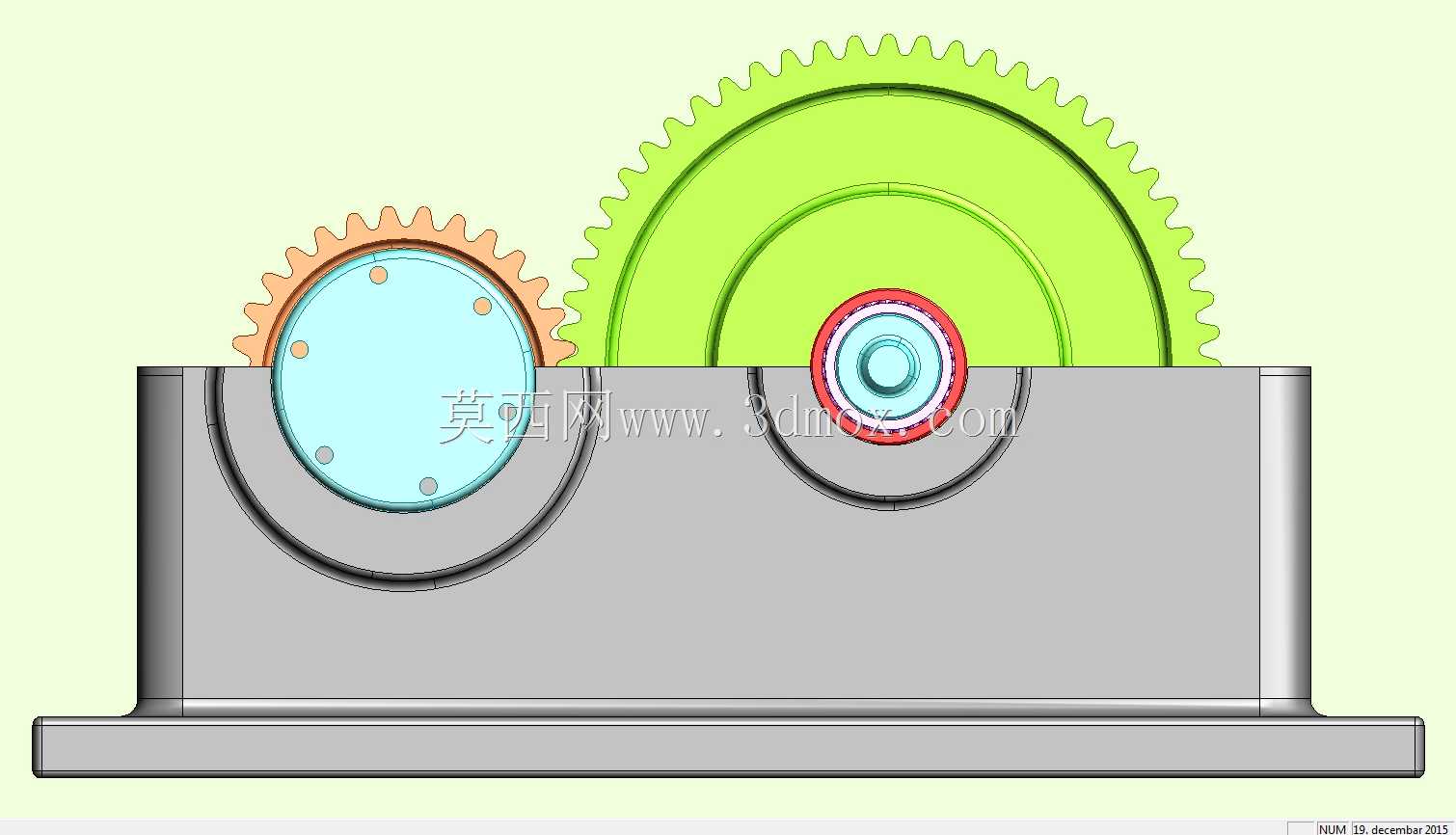

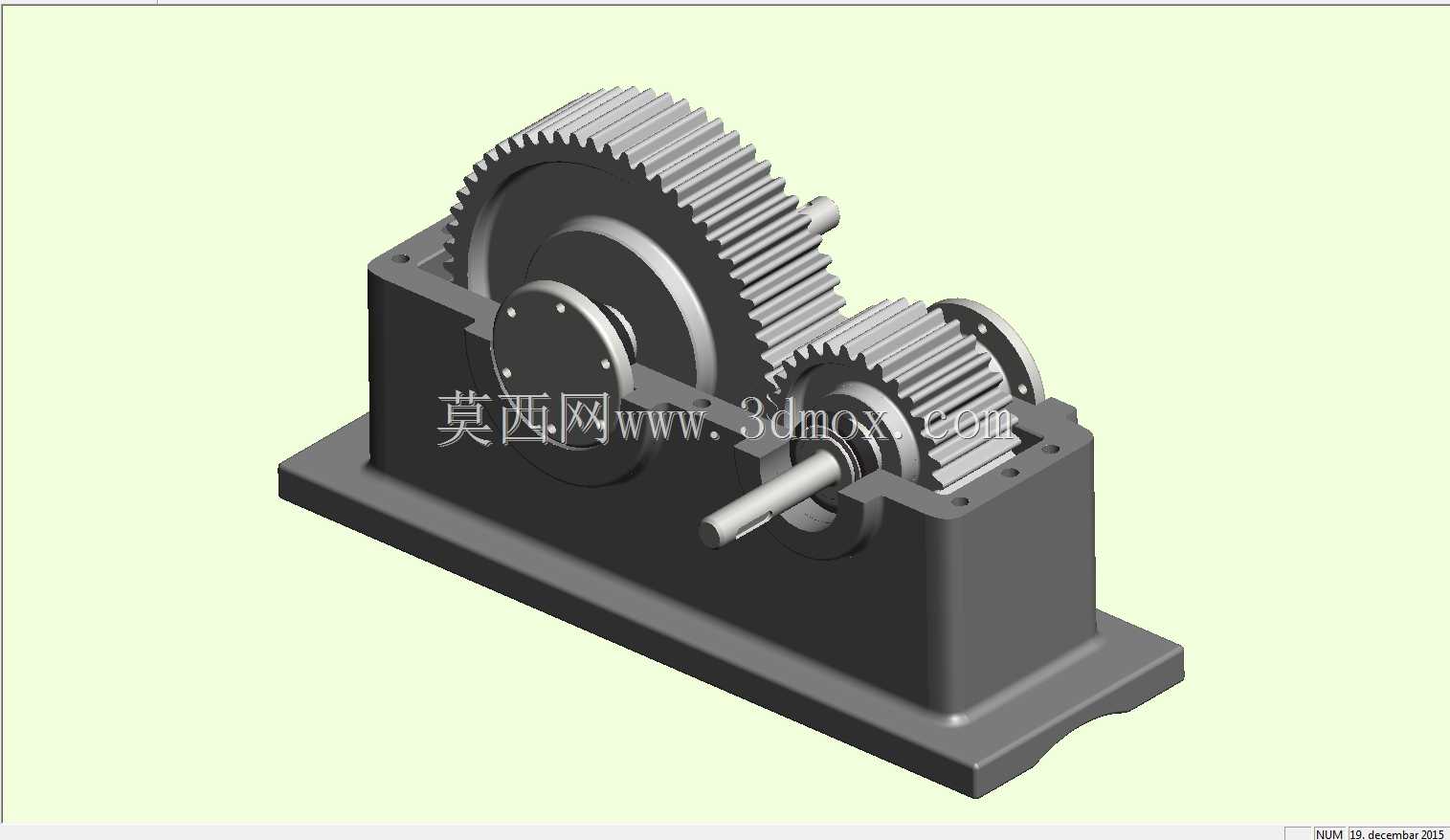

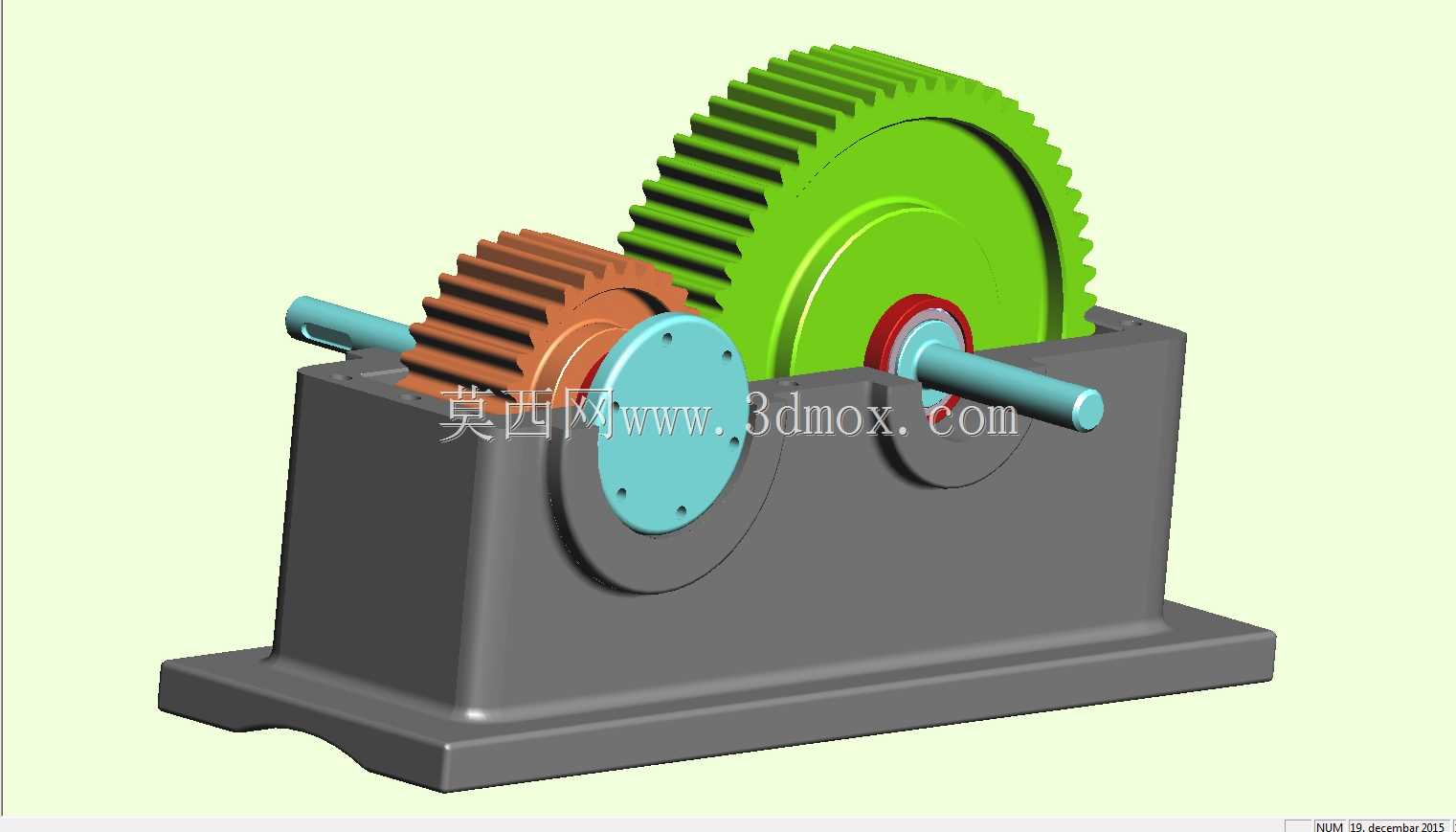

　　这款单级圆柱齿轮减速装置，常被配套在输送线驱动端、小型物料搅拌设备、轻工生产线的动力传递环节中，核心作用是匹配原动机与工作端的转速差，将电机输出的高转速低扭矩转化为工作端需要的低转速大扭矩，避免动力端与负载直接硬连接带来的冲击损耗。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，箱座底部预留了整圈安装法兰边，法兰上的安装孔位按照通用安装跨距设计，可直接适配多数中小型设备的机架安装面，安装时无需额外加工转接板，能有效缩减现场装配的调整工时。箱体内腔的齿轮啮合区预留了足够的储油空间，运转时齿轮带起的润滑油可直接覆盖啮合齿面与两端轴承位置，无需额外设计复杂的强制润滑回路，日常维护仅需定期检查油位、更换润滑油即可，运维门槛较低。

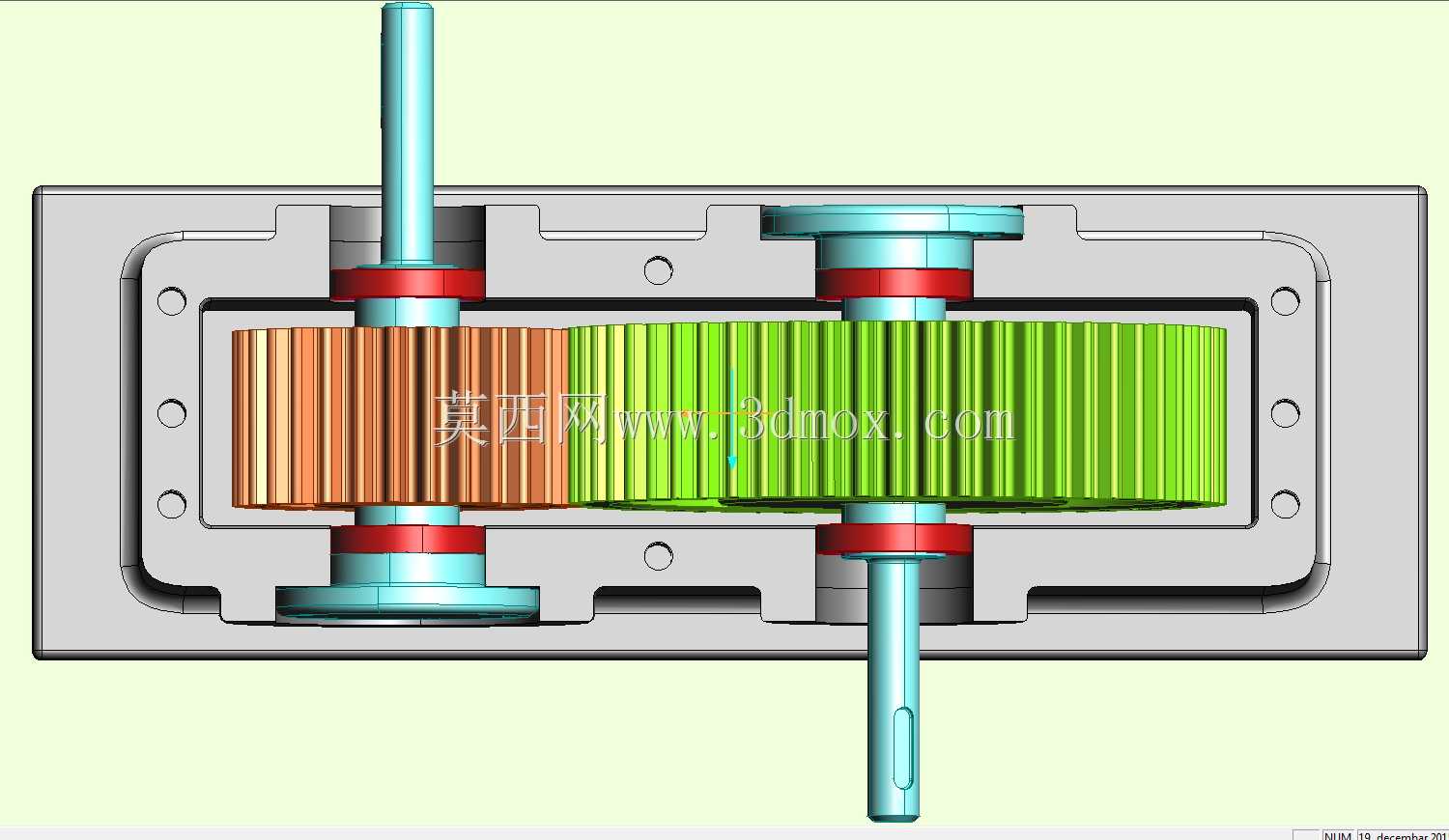

　　两根平行布置的传动轴分别对应输入与输出端，轴伸端均设计了密封结构安装位，可适配毡圈油封或者骨架油封，避免箱内润滑油渗漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损传动件。大小两个圆柱斜齿轮采用变位系数优化设计，啮合重合度相比标准直齿轮更高，运转时的传动噪音更低，承载能力也有明显提升，可适配中等冲击的连续运转工况。箱体两侧的轴承座孔采用一次装夹镗削加工，保证了两根轴的平行度公差，能有效避免齿轮啮合时出现偏载、齿面局部磨损过快的问题。箱盖与箱座的结合面加工有密封槽，装配时涂覆密封胶即可实现可靠密封，结合面周边布置的连接螺栓按照受力梯度排布，轴承座附近的螺栓直径更大、排布更密，可承受齿轮啮合时产生的径向分力，避免箱体结合面出现缝隙。

　　输出轴的轴伸长度与键槽尺寸按照通用动力接口设计，可直接联轴器、链轮或者带轮，适配不同类型的负载连接需求，输入轴端的尺寸也能匹配常规Y系列小型电机的输出轴径，选型配套时无需额外定制转接轴。整体结构没有冗余的设计部件，所有结构都围绕传动可靠性、装配便捷性、运维简易性三个核心目标展开，既满足了常规工业场景的动力减速需求，也兼顾了加工制造的工艺性，铸件结构脱模难度低，机加工工序少，适合批量生产配套。
