可调式三爪拉拔拆卸工具结构设计

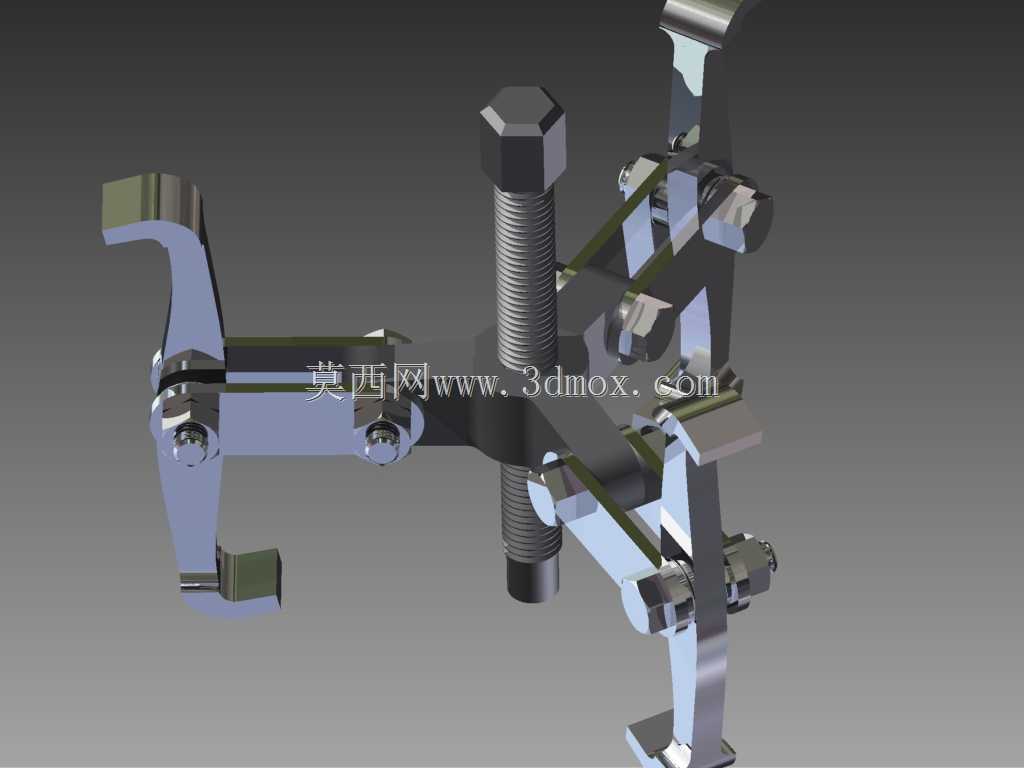

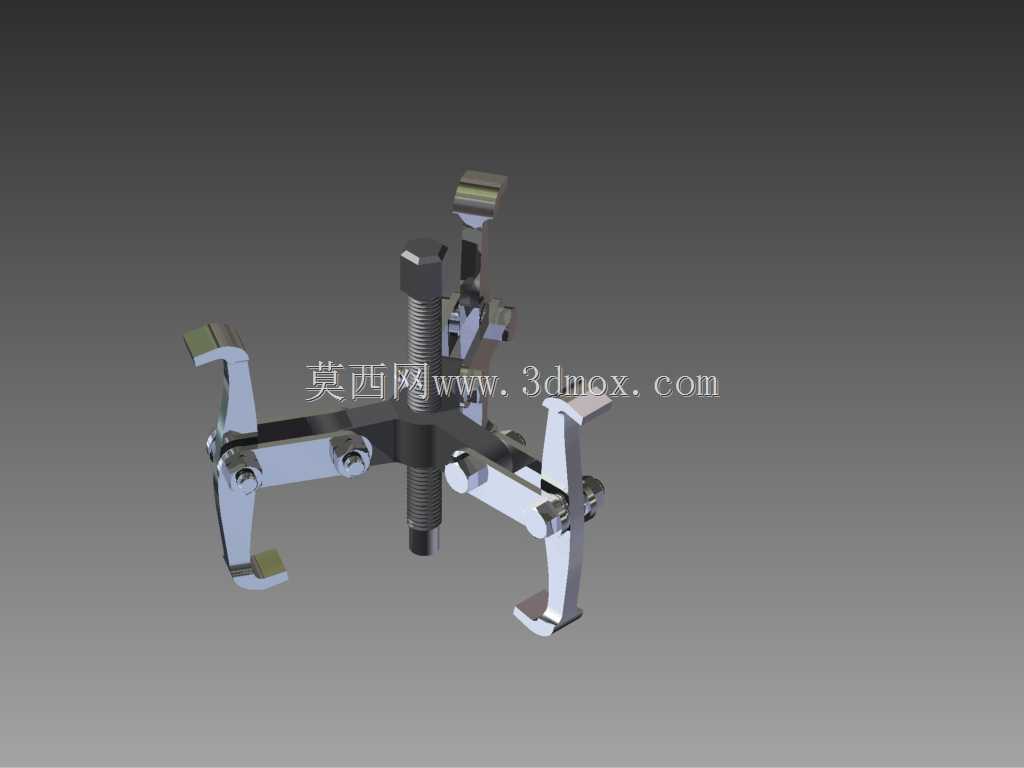

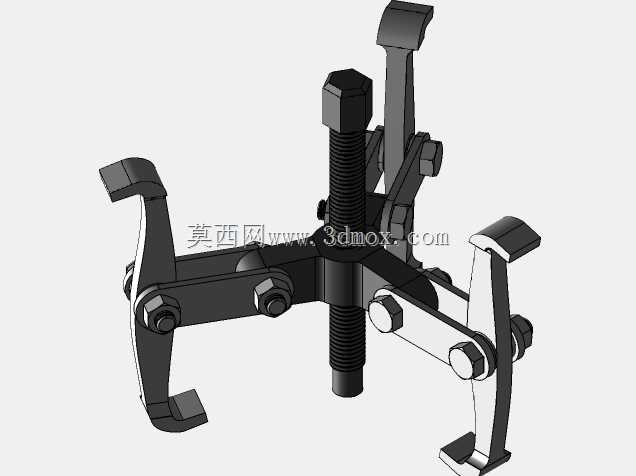

　　在设备运维、机械装配的现场场景里，轴系部件的拆卸一直是考验作业效率与零件完好率的关键环节，过盈配合的轴承、齿轮、皮带轮等部件如果采用撬棍敲击、蛮力拉扯的方式拆卸，很容易造成轴颈拉伤、配合面变形，甚至导致核心零件直接报废，三爪拉拔器正是针对这类作业需求设计的手动拆卸工具。这款拉拔器采用三爪均布的结构形式，三个卡爪可沿中心螺杆的径向做同步调整，适配不同直径的被拆卸零件，其有效伸展范围覆盖60毫米至75毫米的作业区间，能够满足多数中小型传动部件的拆卸需求，日常车间维修中常见的6203至6206系列轴承、小型联轴器、电机端盖等零件，都可以通过该工具完成无损伤拆卸。从结构设计逻辑来看，中心驱动螺杆采用梯形传动螺纹，

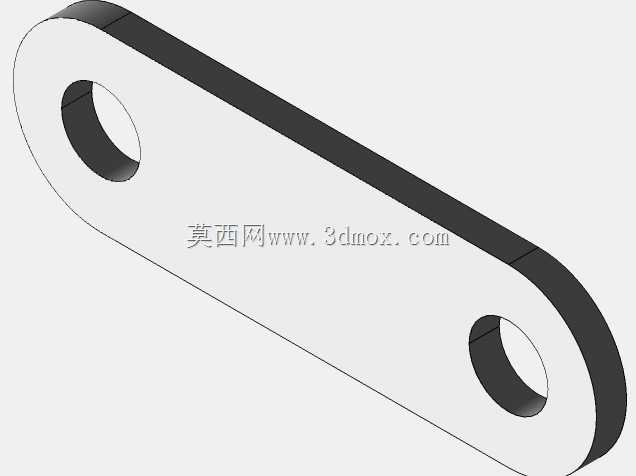

　　相比普通三角螺纹拥有更好的承重能力与自锁性能，旋转施力时不会出现滑牙回退的问题，螺杆顶端的六角头可以适配普通扳手、套筒等常规工具，不需要配套专用施力配件，降低了现场使用的门槛。三个卡爪通过铰接结构与中心滑套连接，每个卡爪的勾头部位做了加厚与直角限位处理，勾住被拆卸零件的端面时能够形成稳定的受力支撑，避免施力过程中卡爪滑脱弹出造成安全隐患；卡爪与滑套的铰接轴采用间隙配合设计，调整卡爪开合角度时阻尼适中，既不会因为间隙过大导致卡爪晃动偏斜，也不会因为配合过紧造成调整费力。在实际使用过程中，需要先根据被拆卸零件的外径调整三个卡爪的开合幅度，让勾头均匀卡在零件的受力端面，确保中心螺杆的轴线与被拆卸轴的轴线完全重合，

　　避免偏载导致螺杆弯曲或者卡爪断裂；旋转螺杆顶紧轴端中心孔后，采用对称逐步加力的方式转动螺杆，让拉力均匀作用在被拆卸零件的整个端面，平稳将零件从轴上拉出。这款工具的整体结构没有复杂的传动组件，所有受力部件都采用金属材质加工，日常维护只需要定期在螺纹部位、铰接点涂抹少量润滑脂，避免锈蚀卡滞即可，能够适应车间、野外维修站点等多种复杂作业环境，不管是设备日常维保、生产线故障抢修，还是五金维修门店的日常作业，都能提供稳定可靠的拆卸助力。相比两爪拉拔器，三爪结构的对中性更好，施力时三个受力点均匀分布，不会因为受力不均导致被拆卸零件卡滞在轴上，也能有效避免偏载对轴件造成的弯曲损伤，对于没有丰富拆卸经验的作业人员来说，也能快速上手完成规范的拆卸操作。
